转播摄像机小功能:似曾相识,功效十足(下)

2021-09-17


上期我们为大家介绍了转播摄像机SDI TRUNK、PROMPTER,NETWORK TRUNK,IP Tally,IP Intercom/Audio,BB和PTP二选一等实用小功能,本期将继续为大家带来分享。


11

CCU存储记录功能

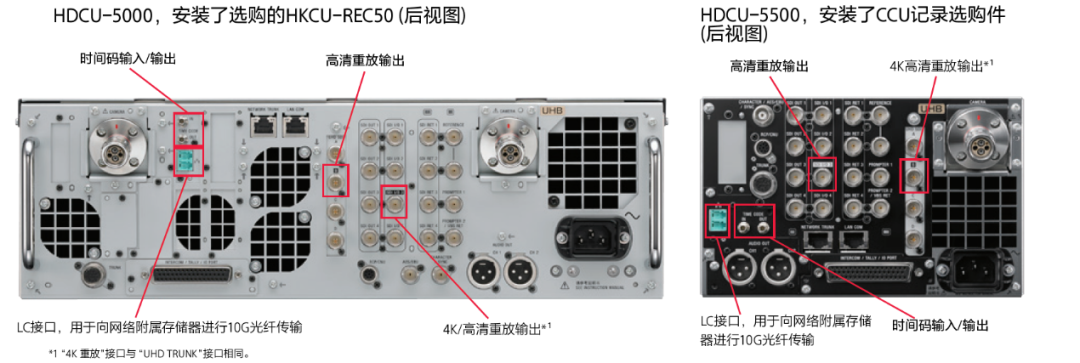

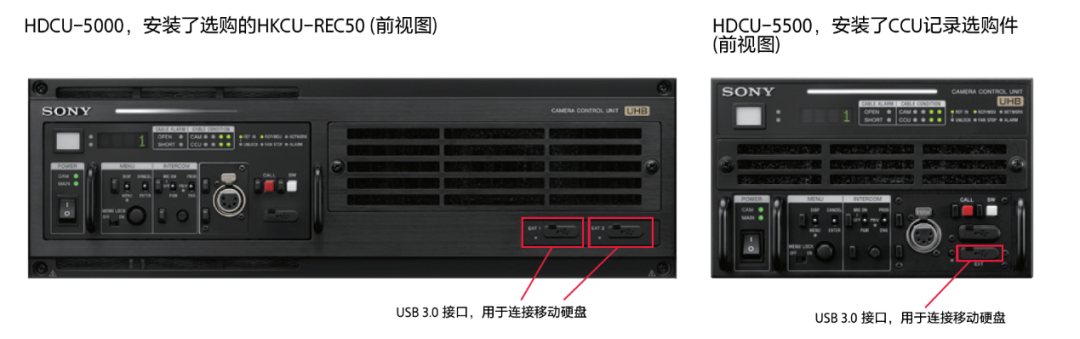

CCU可以作为录像机。在安装了HKCU-REC50/REC55的HDCU5000/5500/3500中,可以实时记录现场内容或者回放,而无需使用外部录像机。通过CCU上的USB3.1和10Gb光纤接口,可以将文件实时传输到移动硬盘或网络存储中,这意味着拍摄完成后,用户就完成了文件记录,无需再等待。


另外CCU还可以同时记录4K和高清信号,这适用于4K HDR和HD SDR节目同时制作。

  • HKCU-REC50的记录时间是4K XAVC-I C300:8小时;

  • HKCU-REC55的记录时间是4K XAVC-I C300:4小时,支持循环记录功能。

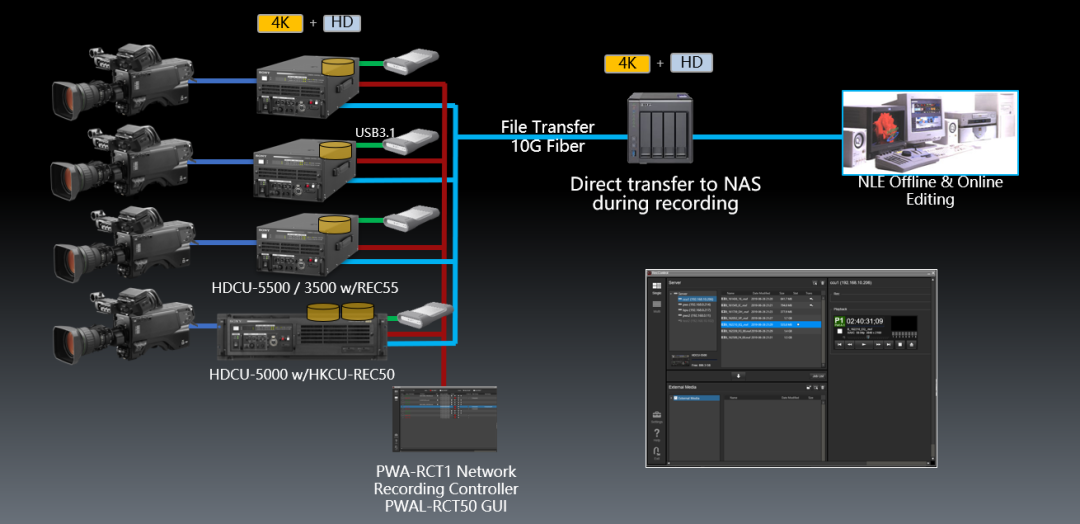

我们可以通过PWA-RCT1记录控制软件(需要搭配PWAL-RCT50选件)对安装记录选件的CCU进行记录/停止和文件传输等功能,用户界面简洁易操作。


需要注意的是:

  • HKCU-REC50不能与HKCU-SDI50同时安装;

  • HKCU-REC55不能与HKCU-SFP50和HKCU-SM50同时安装。



12

超高速传输的12G和IP传输方式


HDC-5500配合HDCU-5500可支持最大4K 2倍速、高清8倍速的高倍速节目制作,但是制作高倍速时有一个比较困扰视频技术人员的问题,就是线量太大,连接HD 8倍速时即需要连接8根 3G SDI线缆,连接起来非常麻烦。在新的HDCU-5500上,由于其对12G SDI的支持以及ST2110 IP的支持,连接方式有了一些变化:


利用12G SDI进行高速传输

由于12G SDI在传输速率上相当于4倍的3G SDI,因此对于HD6倍速、8倍速、4K 2倍速,均只需要2根12G SDI即可,如配合索尼的PWS-4500 12G接口板即可实现高倍速制作:

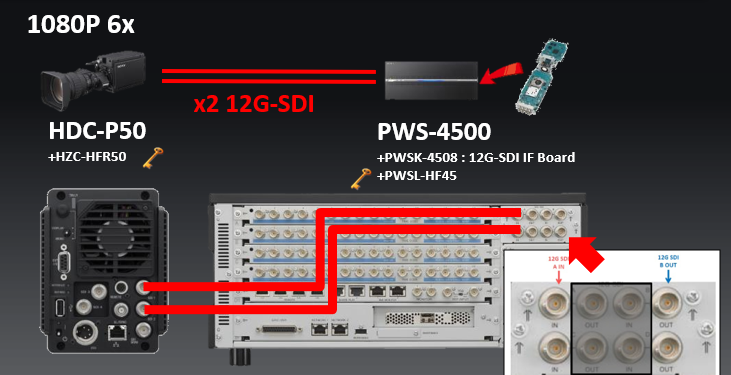

HDC-P50利用12G SDI进行高速传输

HDC-P50机身尾部也自带2路12G SDI输出接口,在安装了HZC-HFR50选件后可支持最大1080P 6倍速超高速传输,配合索尼的PWS-4500 12G接口板即可实现高倍速制作,此时利用2路12G SDI输出接口即可:


利用IP接口进行高倍速传输

由于HDCU-5500还支持ST2110接口,因此若能利用IP的方式进行超高速制作,即可不再需要连接SDI线缆,利用IP控制器进行调度即可,目前HDCU-5500已支持最大HD 6倍速的IP超高速。


在5500选择HD 6倍速超高速模式时,其IP接口输出会增加6路HFR IP流输出,配合索尼的PWS-4500 IP接口板即可实现高倍速制作,工作流程如下:


本次以常用的HD 6x速超高速为例,索尼 HDC-5500超高速摄像机选择模式为HD 6x速时,输出IP流即会增加6路ST2110 IP流,通过LSM核心调度系统,可以通过编组的方式将这6个流一键打点给索尼 PWS-4500收录服务器,在PWS-4500上即可看到相应的高速输入,通过PWS-4500的慢动作面板实现超高速制作,输出一路PGM IP流进入核心交换机,可再通过LSM调度给切换台,实现切换播出。


HDC-3500需安装高倍速选件后才可支持4x高倍速。



13

CCU Web菜单功能


在以前,如果我们想设置CCU,需要通过CCU前面板设置旋钮或者RCP上的旋钮,调出CCU设置菜单,并对着屏幕一个菜单一个菜单进行设置。而现在,只需在浏览器中输入CCU IP地址,即可在CCU Web菜单上轻松设置,也有利于远程制作。

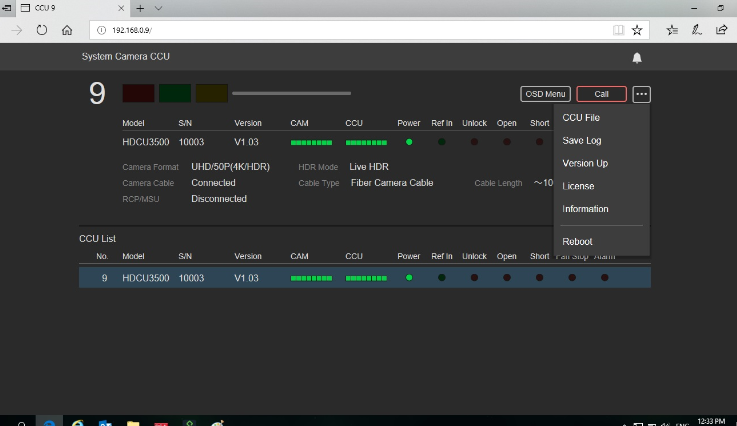

CCU Web菜单


Web 菜单由一个用于显示本机设置和信息的区域,和一个用于显示同一子网上其他CCU 单元的信息的列表视图区域组成。

通过第3项我们可以看到CCU前面板的一些信息,例如CCU编号、序列号、版本号、摄像机和CCU的光缆传感器电平状态、CCU本机格式、HDR模式等内容。


如果我们想对此CCU进行设置,可以直接点击第4项OSD Menu,即可打开CCU设置菜单,并通过鼠标快速设置。


点击第6项更多按钮,里面有CCU File(下载或上传CCU配置文件)、Save Log(保存Log文件)、Version Up(版本升级)、License(安装或查看选件)、Information(显示选件、版本和故障信息)、Reboot(重启)。

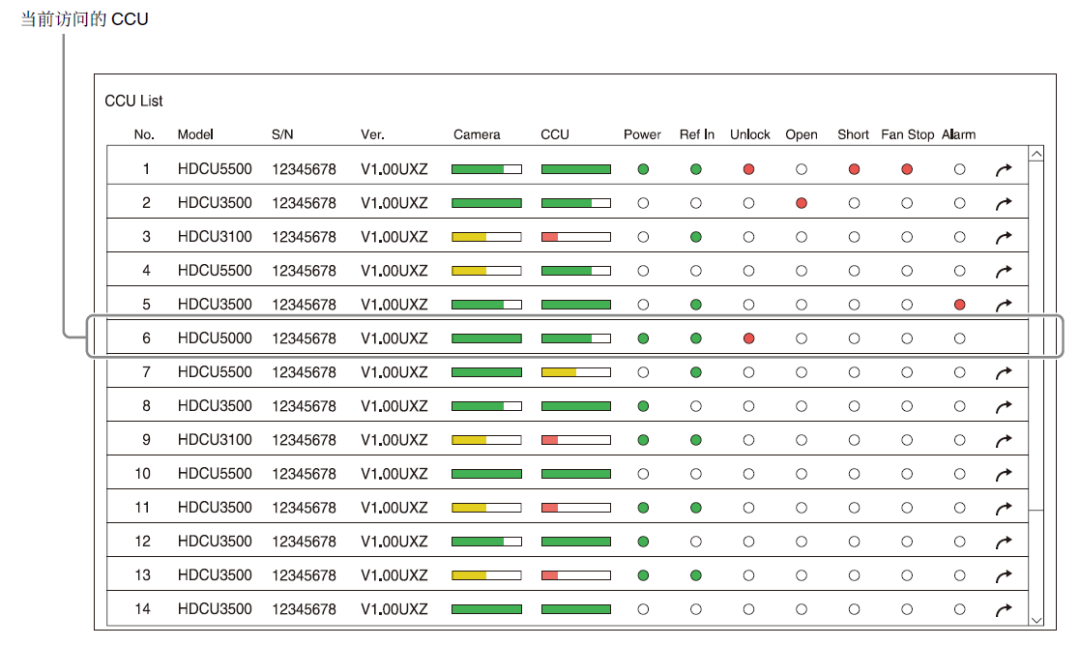

此屏幕在按CCU 编号排序的列表视图中显示同一子网上的CCU 单元的信息。


要显示CCU 信息列表,请在NETWORK 菜单中将SERVICE DISCOVERY 设为ON。通过此表我们可以快速在不同CCU之间进行切换设置。


除了标准的CCU Web菜单外,还有选配的MSU软件,扩展更多应用。


14

主设置单元和遥控面板对

HDRC-4000的远程控制


索尼的HDRC-4000 HDR转换单元具备HDR/SDR信号进行转换等功能,若要对其进行设置,除常规使用HDRC-4000前面板设置旋钮外,我们还可以通过摄像机常用的主设置单元(MSU)或遥控面板(RCP)来控制4000的参数,比如进行格式设置、HDR/SDR 设置、OETF 设置、颜色空间设置、图像质量设置、文件操作和菜单操作。

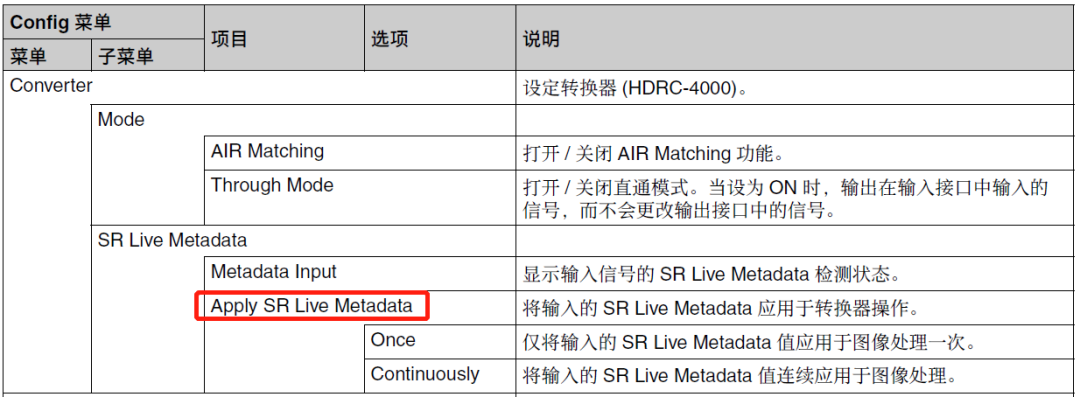

另外HDRC-4000还有SR Live Metadata功能,什么是SR Live Metadata呢?从HDR 信号生成SDR 信号时,可以在SDI 信号的VANC 空间中嵌入一组设置(HDR SDR 关系表)。这样可以让接收设备显示设置,或将设置组自动应用于HDR 信号到SDR 信号的转换中。

RCP-3500设置


15

虚拟光圈(Virtual IRIS)


在以前,当光圈值被设置为接近上限时,此时的实际光圈和显示的光圈值很可能不匹配,为了解决这一问题,版本升级后的HDC-3500/5500系列摄像机引入了虚拟光圈(Virtual IRIS)这一功能,开启这一功能后,当光圈值达到预设的物理光圈上限后,依然可以通过虚拟光圈来提高增益。

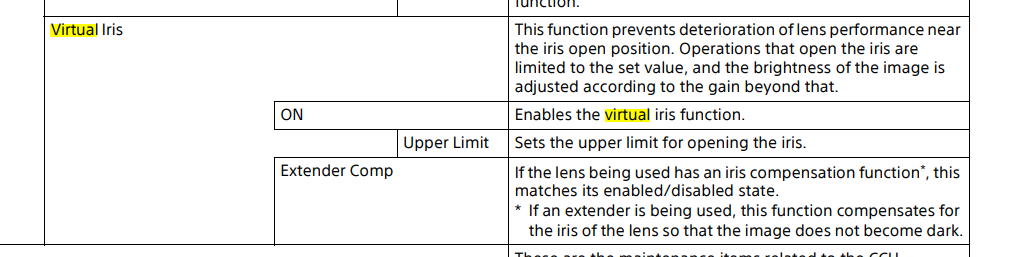

RCP-3500中Virtual IRIS设置




以上功能虽小,但相信能带来大功用,比如利用Trunk,Crane 功能,摄像机能成为一个功能丰富的光传输系统。摄像机在技术大潮面前,也许是最坚固的产品,但需求不会停止,功能不断演进,让我们驾驭好摄像机,去探索,去创造。
