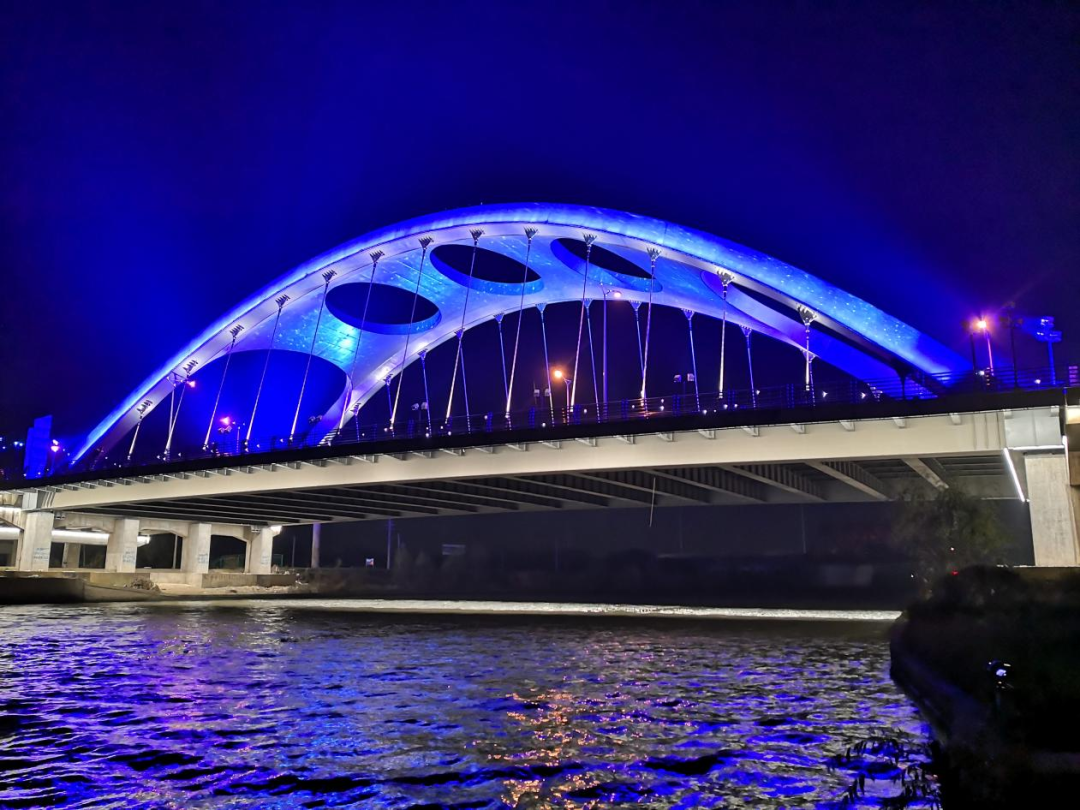

▲杨家圩大桥

惠山新城，坐落在无锡市城区北部，是无锡北门户，长三角不容忽视的经济中心，加上沪宁城市发展轴线与锡澄产业发展轴线的交汇，惠山新城成为无锡市区与江阴贯通的综合枢纽。

作为无锡北进的桥头堡，惠山新城定位为“产城融合、产融结合、宜居宜业”的国际化新城，更是“中国制造2025”的示范基地，随着交通枢纽区、主干路网、生态景观改造等大型基础设施建设工程的逐渐完善，生活配套的日益醇熟，如今的惠山新城迅速崛起成为无锡之北最重要、最有发展潜力的新城区域之一，是无锡北部现代化城市副中心。

夜幕降临，华灯初上，灯火辉煌的惠山新城呈现了白天未曾一见的夜景。九桥一运河以桥梁和河水为纸，以星空与灯光为墨，绘就一幅磅礴大气、流光溢彩的绝美画卷，给市民增添了一处亮丽的风景线。

无锡北大门新形象

“九桥一运河”为无锡市惠山区新城门户主要道桥，包含石幢桥、杨家圩大桥、隆惠大桥、锡北运河大桥、惠山大桥、葑溪大桥、天一高架、洛新高架、江海高架等总计9座桥梁，以及锡北运河段（锡北运河大桥至白屈港）运河两侧，全长5500米。

▲石幢桥

作为无锡北大门的城市形象，惠山新城主要道桥亮化工程重点打造跨河、跨高速、跨铁路等重要视点桥梁，灯光统一控制，形成场景联动。9处桥梁是惠山区河道与城市干道的重要交汇点、转换点，锡北运河、锡澄运河交叉口至白屈港段的运河驳岸则是相对重要的沿河景观界面。通过这些重要交通节点的建设，加强惠山区夜间整体亮化景观效果，以点带面，带动惠山区全局发展。

▲隆惠大桥

本项目节点工程分布范围较广，涉及桥梁高架高空作业、临河作业，工期紧、任务重、难度大。无锡照明股份有限公司凭借专业的技术和优秀的团队，承接并顺利完成了惠山新城主要道桥的亮化打造，为惠山新城的城市建设添砖加瓦，同时也为“无锡后花园”再添一道亮丽的风景线。

在设计上，惠山新城主要道桥亮化工程采用“桥为心、河为带、路为轴、光为衣、智慧照明”的景观照明发展策略，形成以城市道路标志性桥梁景观为主景，以沿河、沿高速、沿快速路为主脉络，以道口、交叉口和绿化照明为衬托，打造结构清晰、层次丰富的城市夜景观。

本项目结合区域所处的重要位置及周边环境和建筑特点，设计理念旨在对9座重点桥梁及运河沿线老旧灯具、线缆进行提升改造以及新型灯具和照明设施的增设添置，做到整体连贯而又突出节点，主次有序，层次分明，进一步提高惠山新城重要区域亮化景观效果，打造美轮美奂惠山新城城市夜景名片。

▲葑溪大桥

新名片的匠心打造

无锡照明股份有限公司项目负责人黄磊介绍，随着惠山区大纵十横城市路网的大建设，亮化建设已经滞后于主体项目，缺乏标志性灯光，多处灯光缺失。其中8座桥梁早期配套过亮化，且已过寿命周期、实施损坏严重，存在隐患急需改造更新。作为无锡的北大门，急需配套亮化工程，本工程的建设对于促进当地社会经济的健康发展、完善城市基础设施、发挥城市整体功能具有重要意义。

▲锡北运河大桥

本工程的灯光以“美丽之光、智慧之光、绿色之光”为主题，结合桥体结构及周边环境，采用投影灯，营造特有星空、彩虹灯光意境，表现桥体形态美感，采用抱箍灯，通过控制系统播放主题宣传画面，对惠山人文元素创作和再现，采用地标性灯光雕塑及特色景观灯，突出体现江南吴文化悠久的历史文化特色。注意控制投光照明的角度以及照明亮度，避免给桥上、桥下、以及桥边的行人、车辆、船舶、建筑物等造成眩光。桥梁照明的光色不得干扰车辆和船舶行使的交通信号。桥体照明的灯具尽量隐蔽，暗线敷设，尽量做到见光不见灯的设计原则。

“亮化方面将遵循‘秩序、重点、协调’三大原则，具体来说，一是体现安全、舒适、光色以暖光为主，兼顾绿色节能的灯光氛围；二是拆旧换新、整体提升、全程可控的照明提升策略；三是通过化零为整、对景整合、场景联动等手段，对桥梁、道路景观、路口等节点进行统一设计，产生动人夜景效果。”上述负责人如是说。

每一座桥梁都是独有的，设计团队在对桥梁进行亮化设计时，着重地域特色与景观亮化的融合，结合惠山区文化和地方特色，使整个空间环境与桥体亮化浑然一体，让桥梁成为夜晚的城市中的一道风景线。

▲惠山大桥

夜色下的杨家圩大桥，通过投影灯营造“桥在星空下，星空在桥上”的特有星空灯光意境，表现桥体形态美感，装点美丽惠山；石幢桥结合桥体及周边环境，云纹图案定制在桥栏杆、侧立面等节点，安装LED定制导光板灯、LED投光灯、LED抱箍灯、LED面板灯以及LED洗墙灯，在不影响白天景观的同时，表现桥体体态美感，营造特有灯光意境，装点魅力惠山；隆惠大桥针对桥体特点进行亮化设计，安装LED定制灯具508套、安装LED洗墙灯2200套、安装LED染色灯48套，打造了光色丰富变幻的独特夜景景观；锡北运河大桥采用暖白光与黄光结合的手法，表现温暖宜居灯光氛围；惠山大桥采用了LED投光灯、LED造型灯以及LED洗墙灯，桥身以暖光为主，注意灯具的防眩光处理，桥侧按照喷雾系统，打造宜居之光；葑溪大桥在保留原有大功率投光灯的基础上，安装抱箍灯，通过控制系统播放惠山主题宣传画面。

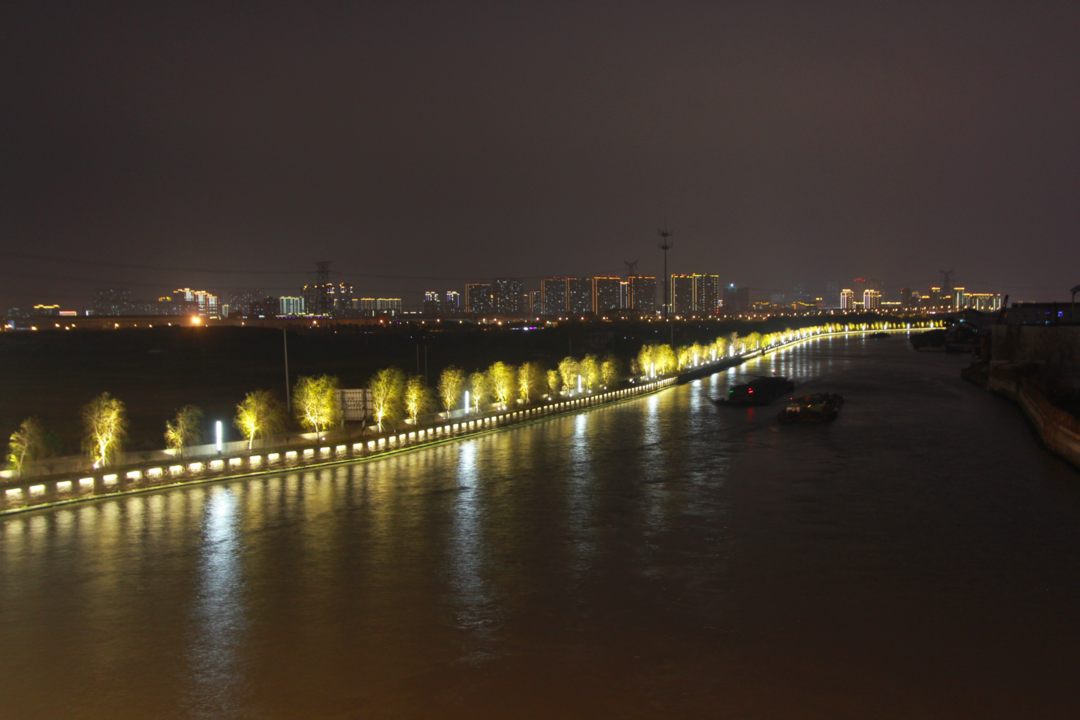

▲锡北运河段（锡北运河大桥至白屈港）

此外，锡北运河段（锡北运河大桥至白屈港）则以投光灯点缀驳岸，以投光灯照亮沿岸绿化，定制吴文化特色景观灯，形成层次分明优美的运河沿岸夜景。

背后的故事

从无锡照明项目负责人黄磊处了解到，惠山区新城主要道桥亮化工程开工后，项目设计团队及时开展设计后服务工作，包括设计交底、设计回访，同时派遣专业设计人员为设计代表到现场试灯和服务。设计代表在工作中尊重科学，讲究实效，急工程所急，替业主分忧解难，为保证工程质量、工程进度提供有力的技术保障，及时解答设计疑问和施工中遇到的设计问题。对重大变更和关键设计技术问题，先后多次组织专家组和指派专家赴现场专题研究，及时妥善解决了工程中的难题和关键技术问题。相关领导也经常深入现场解决问题，有力地保障了工程质量，促进了工程的顺利进展。

▲天一高架

该项目负责人透露，本工程于2019年8月正式开工建设，2019年年底完工，但前期的设计周期较长，从2018年9月到2019年7月，历时近一年时间，而且在整个设计过程中遇到了一些困难。例如，由于葑溪大桥上跨京沪铁路段100米，惠山大桥上跨京沪高速段75米，为项目施工带来了非常艰巨的考验，经与相关管理单位协商，将原设计在上跨段范围内的灯具更改安装位置，用于补齐桥梁两端引坡空档。

特别值得一提的是，杨家圩大桥穹顶和拱圈亮化是本项目中的重点之一。设计师现场踏勘后发现存在以下难点：

经设计团队多次协商，采取以下方法满足设计效果：

1.穹顶亮化：利用原有投光灯基础安装新立杆，单侧五杆，每杆两套350W LED投影灯，共计安装20套。设计师让投影灯厂家提供了多种不同的星空图案，现场多次试灯后确定了最合适的方案；

2. 拱圈亮化：在拱圈弧形底部安装蓝色洗墙灯，在拱圈两端各设置两组立杆，立杆上设置两排投影灯，功率有160W和350W两种，根据投射距离搭配不同功率的投影灯照射拱圈。为了更好的投影空间和效果，将立杆固定于栏杆外侧，减少对行人的影响。平时模式采用蓝色洗墙灯效果，节日模式在洗墙灯基础上叠加星空投影灯效果，与穹顶亮化相互呼应。

▲江海高架

由此可见，惠山新城主要道桥的亮化工程难度之大，对于灯具质量要求之高。为了达到更好的稳定性，避免照明设备在设计洪水下存在被淹风险，本次工程所选用的设备防护等级均满足防水要求，且灯具电压采用安全电压；景观灯连续安装于驳岸沿线，采用400*400*1000毫米的C20混凝土预制基础固定，安装在距河口线1.5米处，避免影响老浆砌石驳岸；照树投光灯安装于树下，使用M8*50不锈钢螺栓固定在T型支架上，支架插入300*300*200毫米的C20素砼基础内；洗墙灯安装于驳岸的竖向坡顶，使用M6*50不锈钢膨胀螺丝固定，并涂抹防水硅胶。

作为无锡惠山区着力打造“协同发展引领区、智能制造示范区、城乡建设特色区、绿色发展生态区”，建设“强富美高”新惠山的重要组成部分，惠山新城主要道桥亮化工程在历经半个多月的调试后，成功亮灯，为惠山区的夜景增添了一抹亮色。

夜晚时分，市民漫步其中，将随处与光影相随，画面美不可言。我们相信，这道风景线未来还将变得更美！
