一位资深舞台技术人员总结的吊装指南,值得每个剧场人阅读收藏

原创 2021-11-30

一台成功的演出离不开灯光、音响、舞美的配合,而近年来越来越绚丽的舞美设计,也对舞台的吊装安全提出了更高要求。

作者:H


舞台吊装是指搭建过程中在舞台上方进行TRUSS架、灯光、音响、舞美等设备的安装,由于这些设备均在演员以及观众头顶区域,因此吊装安全直接影响演出安全。

近年来随着演出行业的发展,越来越多的舞美设计师为追求更绚烂的效果,在舞台顶部增加更多的灯光、音响、可动舞美装置等,吊装重量与日俱增,而带来的安全隐患也不容小觑。

为了让大家对于舞台吊装有一个直观的认识,笔者将以某剧场为例从三个方面讲解吊装的安全性。

,对

于大部分选择咬牙坚持重新开演的剧目来说,现在的日子依旧不好过。作为美国戏剧和音乐剧的重要发扬地,百老汇也受此次疫情影响严重,“关门”到“继续停演”,背后的种种决策与应对,再到国内剧院的“开”还是“不开”,于整个演艺行业来看,值得我们一同来探讨。


来源 | 上海话剧艺术中心

作者 | 夏雨尘


1


设备安全性

吊装设备安全是舞台的基础,只有安全的、完好的设备才能保障一场演出的顺利进行。

舞台吊装常用设备包括以下几种:

1. 电动环链葫芦:常称为“电动葫芦”或“电葫芦”是舞台搭建中必不可少的设备,它的主要功能是将演出要使用的灯光架,音响等设备悬挂在屋顶。


电葫芦应从以下几个方面检查其安全性:

  • 购买正规厂商制造的电动葫芦,必须配有合格证,并要求制造厂商每年对设备进行一次维保并出具维保报告

  • 检查电动葫芦外观,确保外壳无破损,螺栓未松动

  • 检查电动葫芦链条,确保链条无损伤,无生锈,润滑良好,不滴油

  • 检查十字导链口导向功能是否正常,链条挂钩能否360旋转


2. 卸扣:卸扣是用于索具末端配件,在吊装作业中直接与被吊物连接

卸扣应从以下几方面检查其安全性

  • 有明显永久变形或插销不能转动自如应立即报废

  • 扣体和插销任何一处截面磨损量达原尺寸的10%以上应立即报废

  • 卸扣任何一处出现裂纹应立即报废

  • 卸扣不能闭锁应立即报废

  • 卸扣本体以及轴销出现损伤,裂纹,变形,腐蚀后,应立即报废此卸扣

  • 卸扣本体与轴销需同型号配合使用

  • 必须是专业厂商按照国家标准生产,检验,具有合格证和维保说明书

  • 在产品明显处标有生产日期,额定载荷,生产厂名,生产编号

  • 严禁使用铸铁或铸钢的卸扣

  • 卸扣的使用不得超过规定的安全负荷

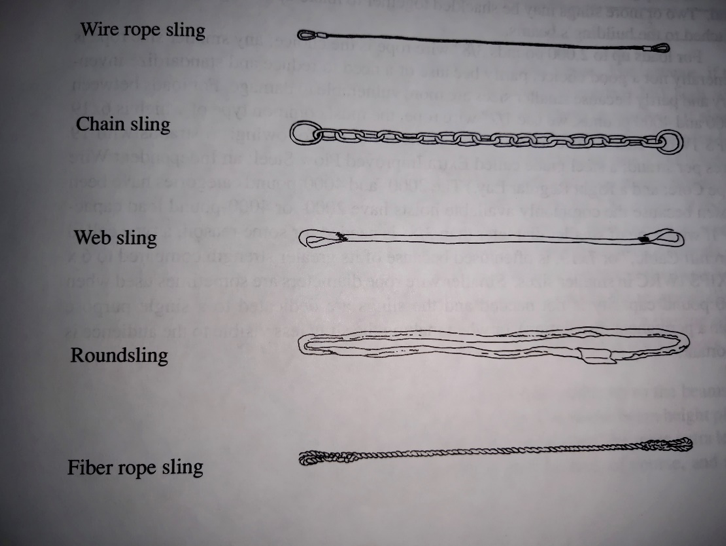

3. 吊带:用于机械吊装与起重的连接带

吊装带包括钢丝吊带,甲板链,聚酯环形吊带,合成绳等等,我们以演出常用的聚酯环形吊带和钢丝吊带为例


环形吊带的特点是价格便宜,重量轻,方便打包及运输,缺点是较易损坏,易腐蚀,不适合用在室外场地。

  • 通过正规途径购买符合国家安全标准的吊带

  • 所有吊带都需要有标签,用以确定载荷,长度,生产日期等

  • 吊带表面腐蚀、破裂、挤压变形、标签丢失或不可阅读应立即报废

注:吊带属于损耗物,在使用时间较久或遭受污染后应当立即报废



钢丝吊带的特点是耐用性较强,容易通过外观检查是否完好。缺点是延展性以及柔韧性都不如聚酯吊带。

  • 需要购买正规厂商有合格证的钢丝吊带,不得自制钢丝吊带

  • 检查钢丝绳外观是否有腐蚀、断丝、弯折变形、散股、打扭等

  • 所有吊带都需要有标签,用以确定载荷,长度,生产日期等

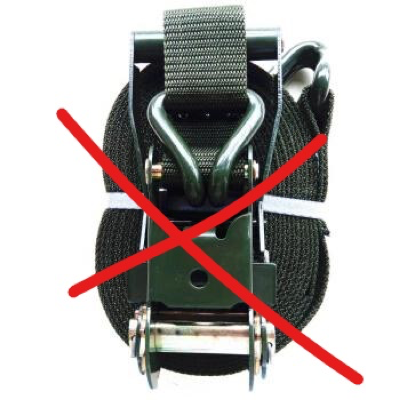

注:收紧捆绑带不是吊装工具,不可以当作吊带使用

,对于大部分选择咬牙坚持重新开演的剧目来说,现在的日子依旧不好过。作为美国戏剧和音乐剧的重要发扬地,百老汇也受此次疫情影响严重,“关门”到“继续停演”,背后的种种决策与应对,再到国内剧院的“开”还是“不开”,于整个演艺行业来看,值得我们一同来探讨。


来源 | 上海话剧艺术中心

作者 | 夏雨尘


2


连接安全性


在确保吊装设备安全的前提下,需要将设备正确连接才可以达到吊装的目的,而连接件是吊装系统中最容易发生危险的部分。

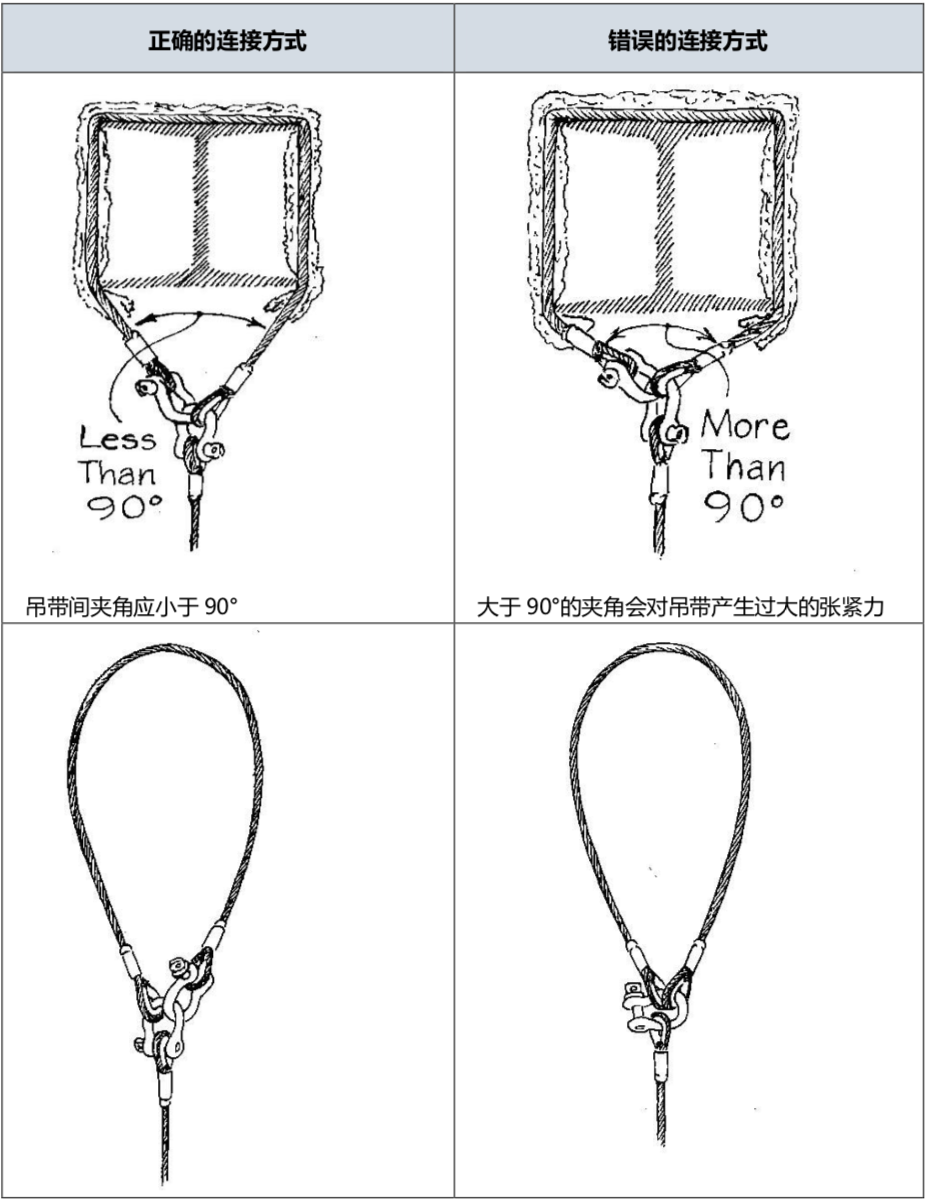

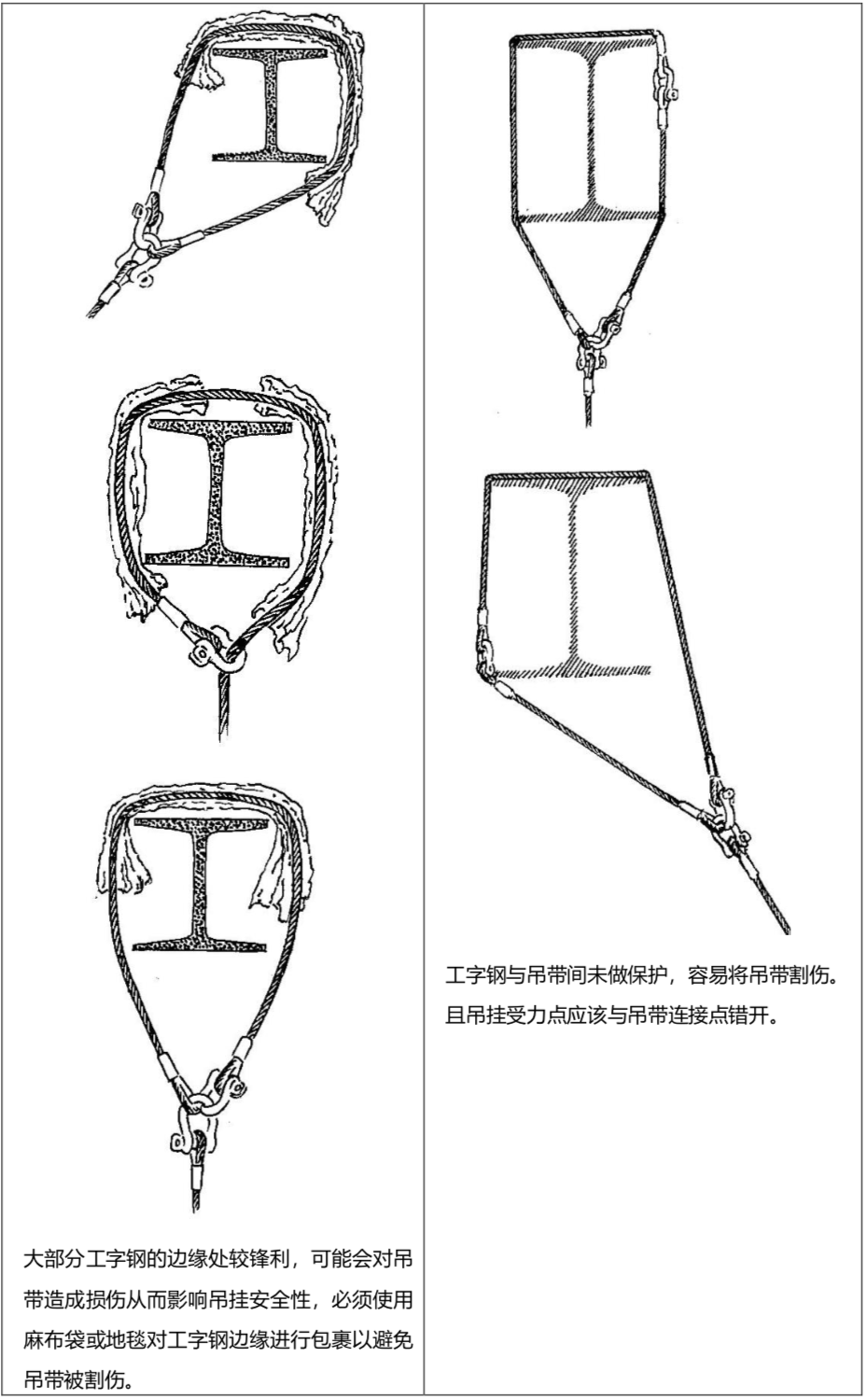

1. 吊带与钢梁连接

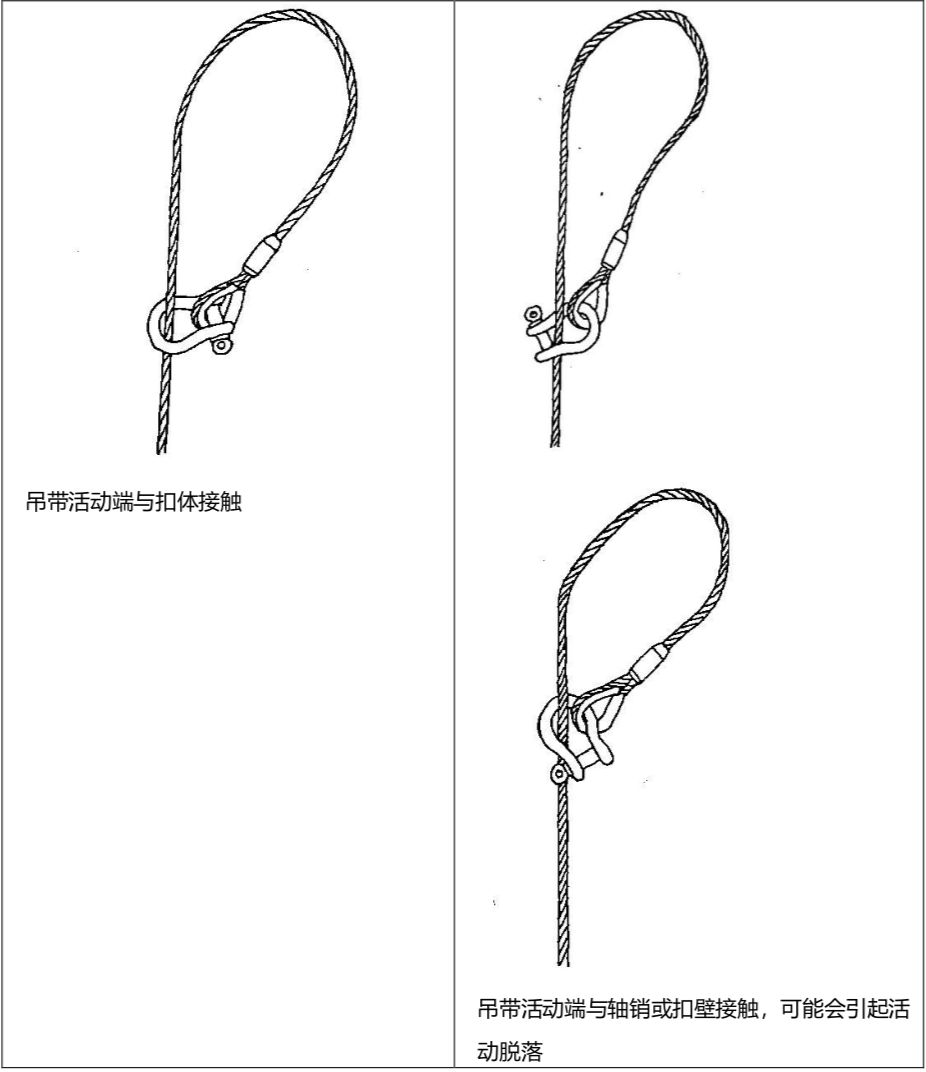

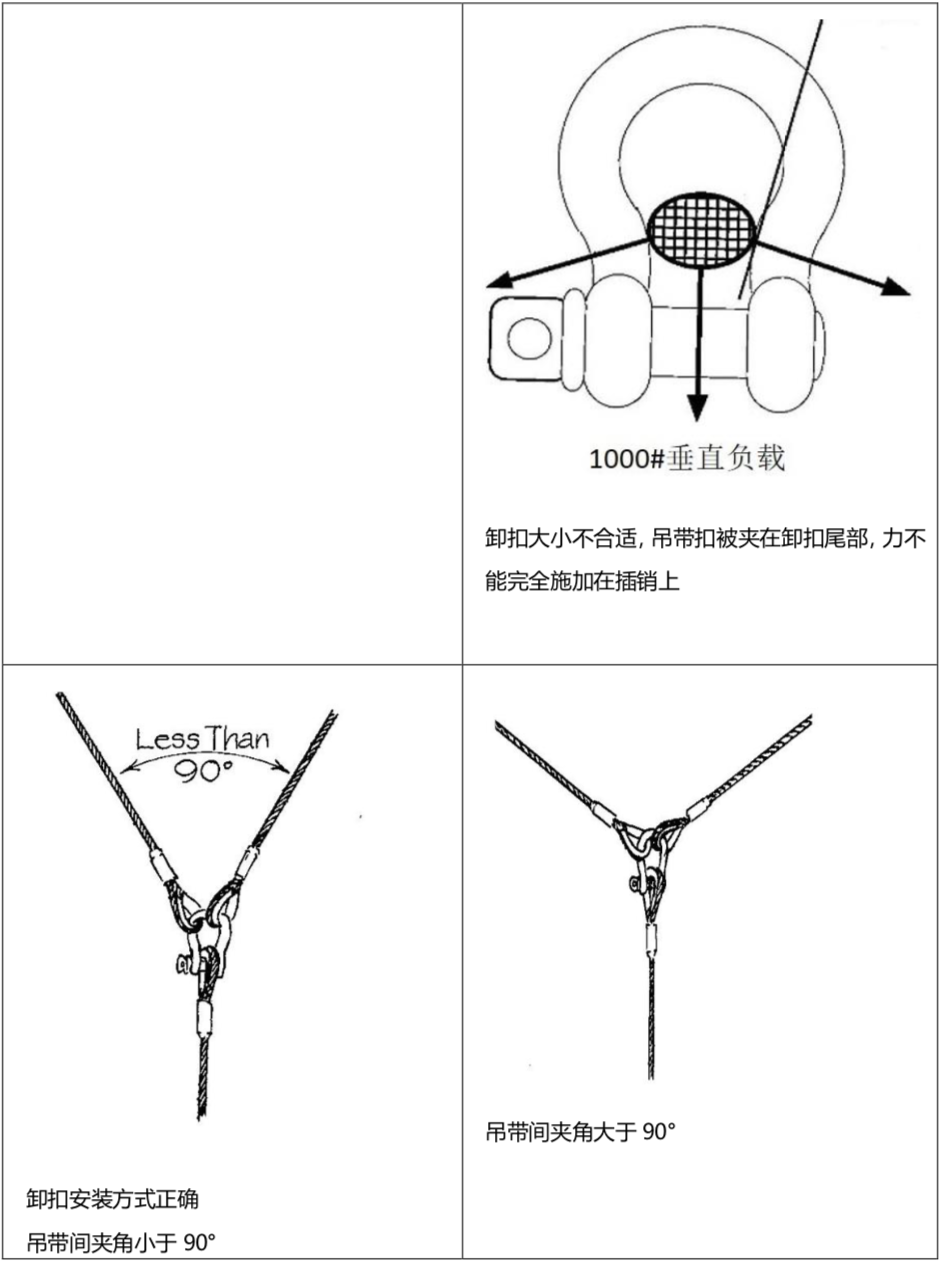

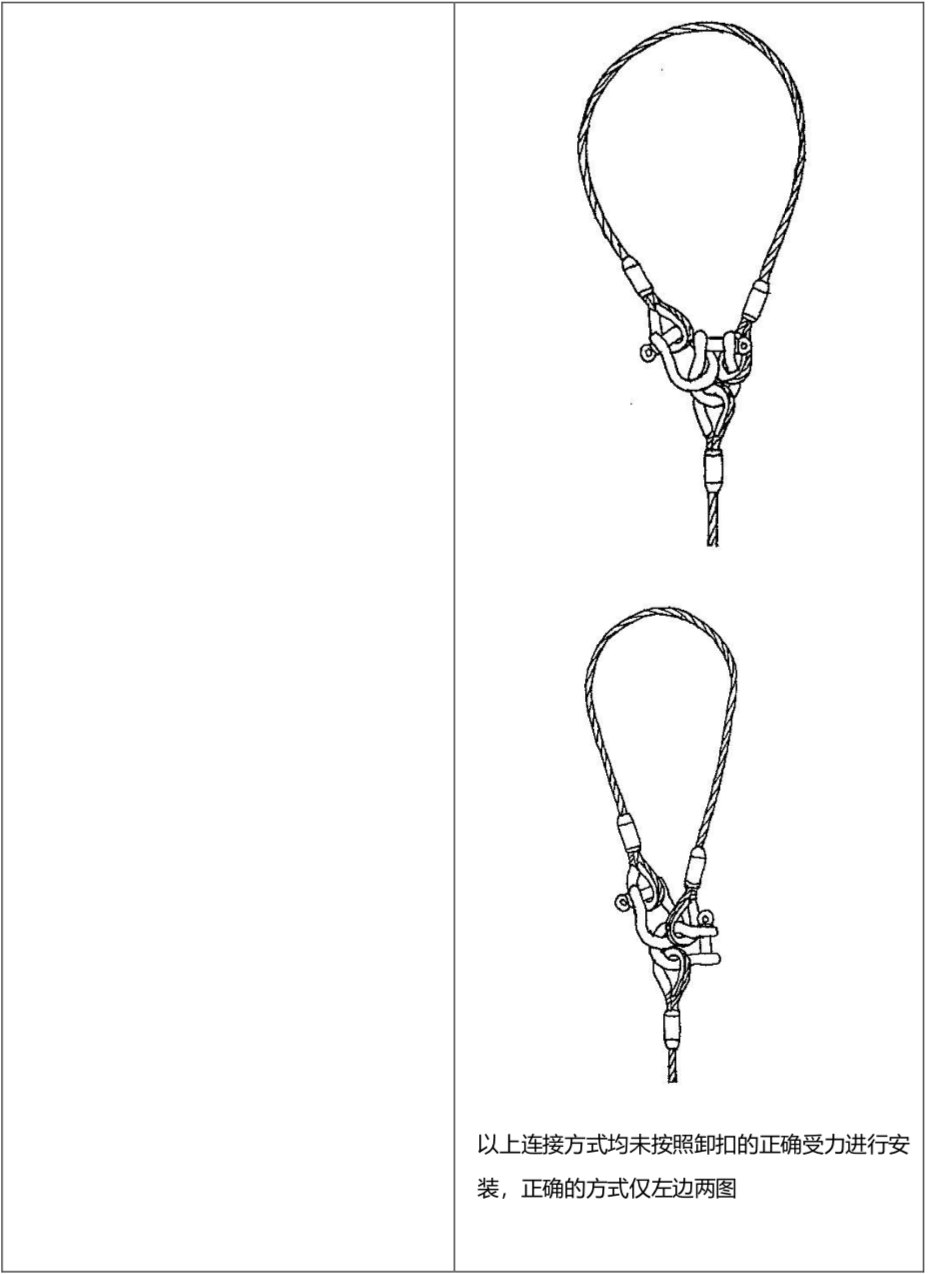

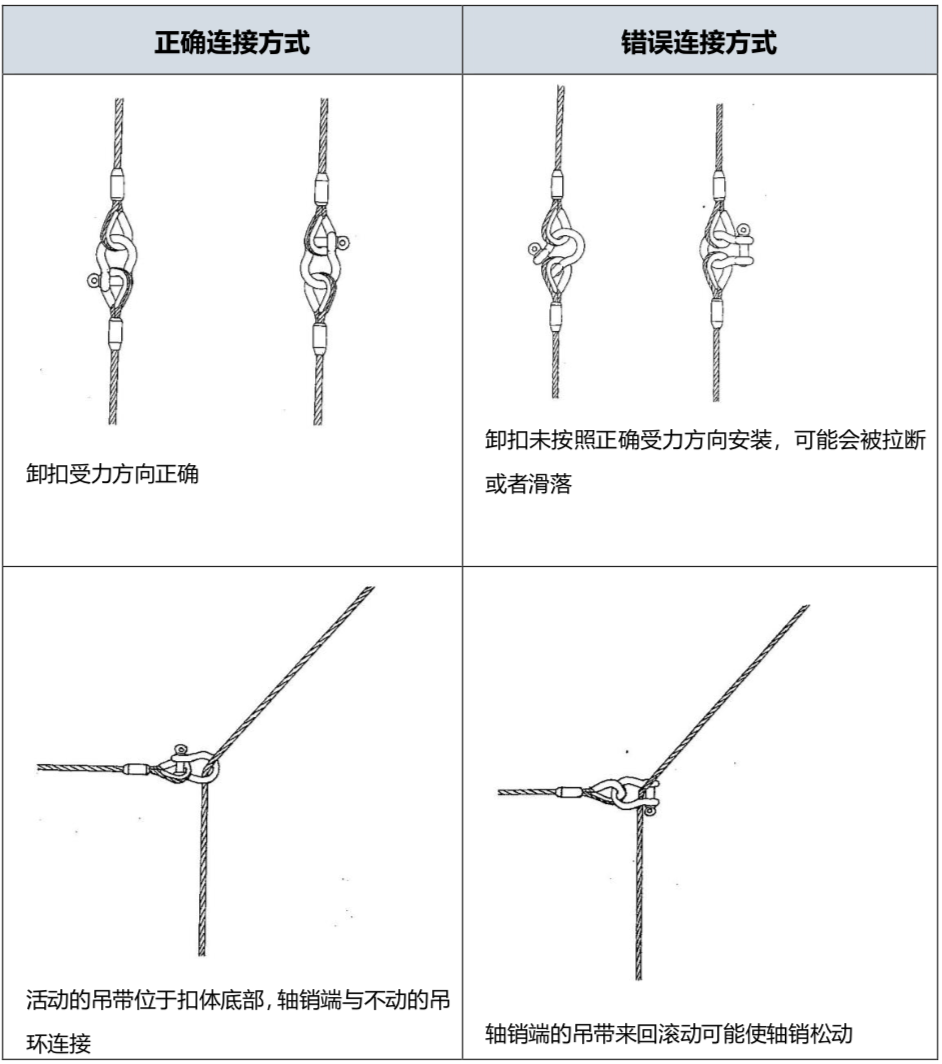

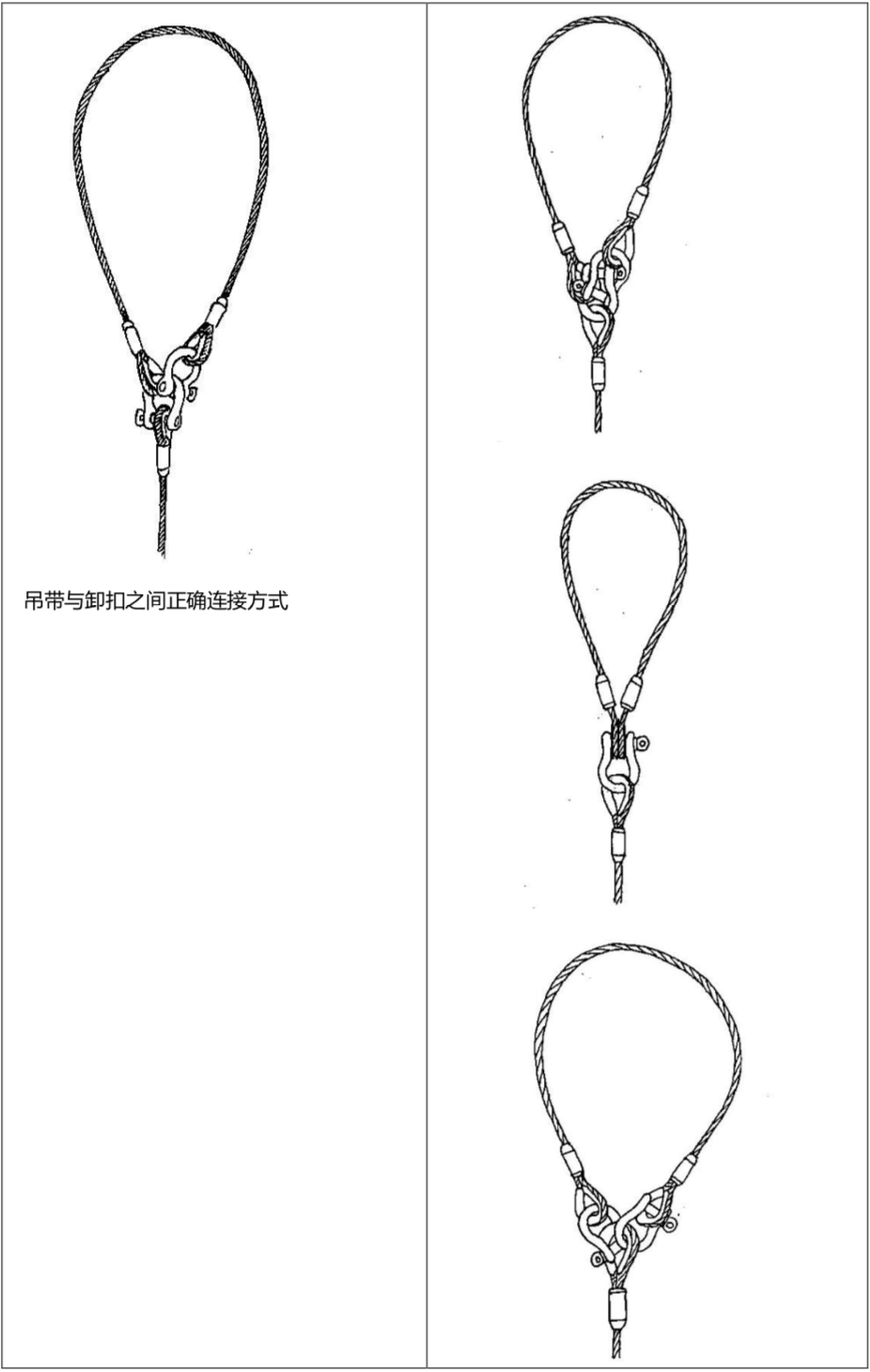

2. 吊带与吊带连接

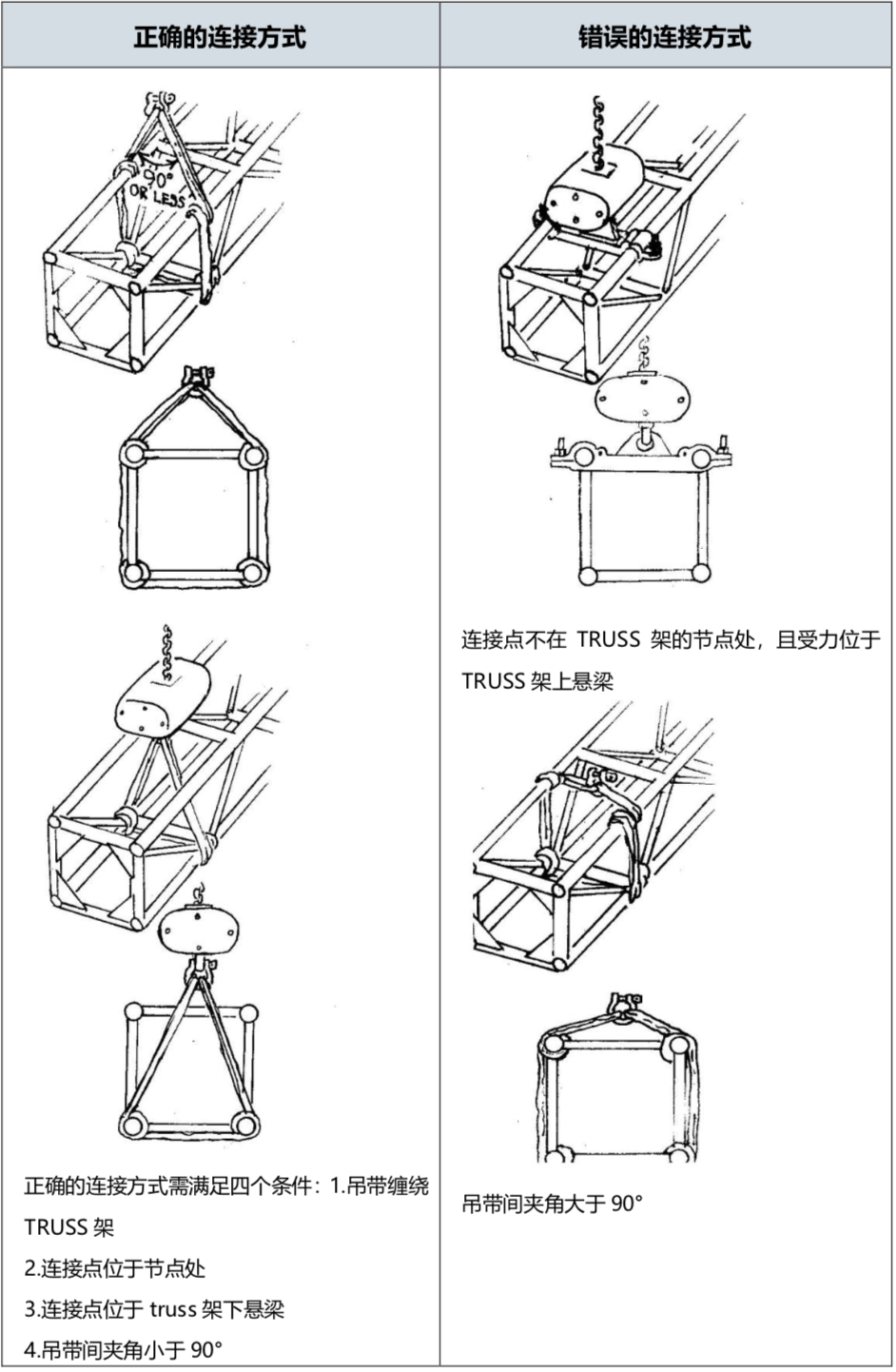

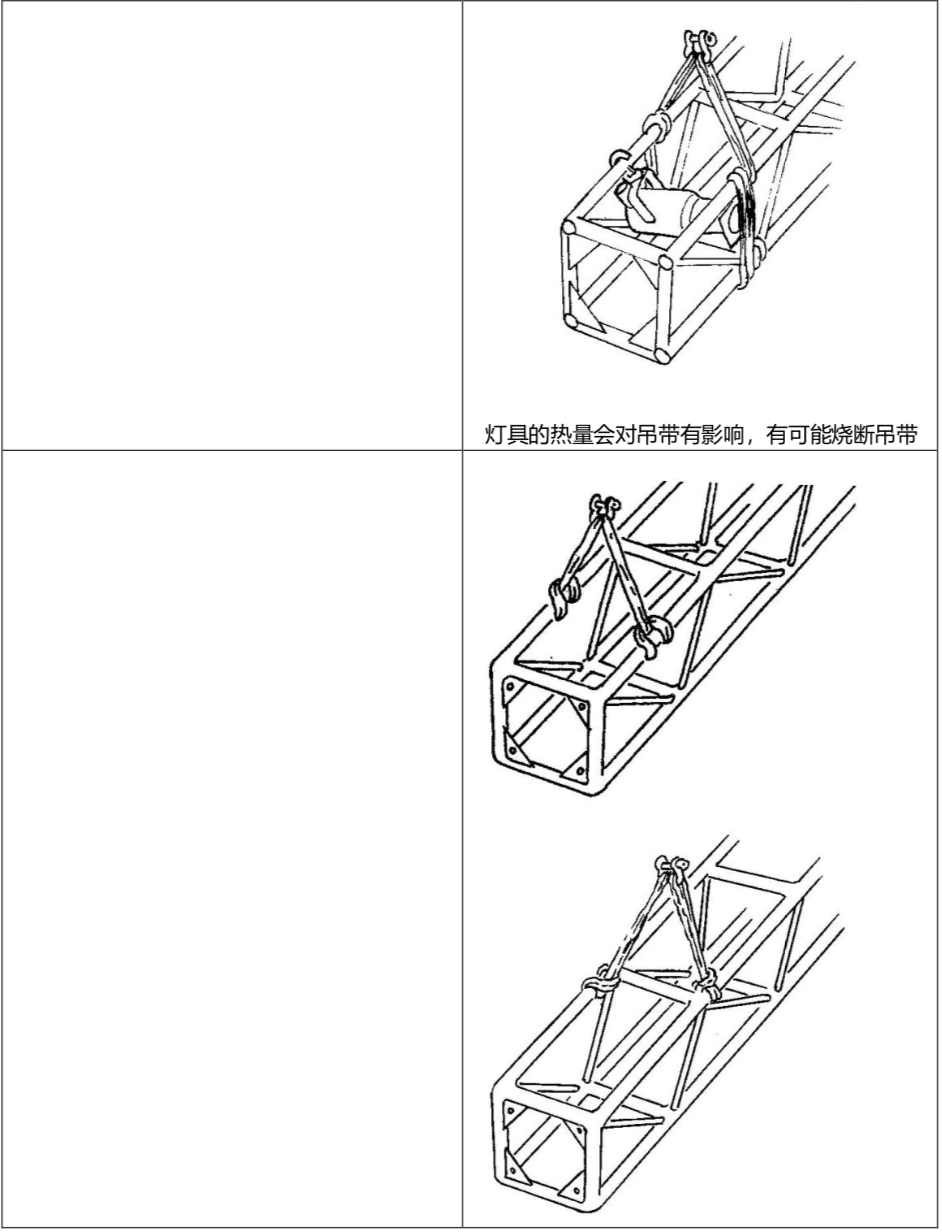

3. 吊带与TRUSS连接



,对于大部分选择咬牙坚持重新开演的剧目来说,现在的日子依旧不好过。作为美国戏剧和音乐剧的重要发扬地,百老汇也受此次疫情影响严重,“关门”到“继续停演”,背后的种种决策与应对,再到国内剧院的“开”还是“不开”,于整个演艺行业来看,值得我们一同来探讨。


来源 | 上海话剧艺术中心

作者 | 夏雨尘


3


操作安全性


操作团队的安全意识决定了演出的安全,只有经过专业培训的、有风险意识的操作人员才可以保障吊装的安全。

  • 高处作业人员应受过专业的培训,必须持有应急管理局颁发的登高作业证


图:登高作业证示例


  • 在工字梁上工作的高处工作人员应降低中心,采用半蹲方式移动,且保持安全带锁扣高挂低用

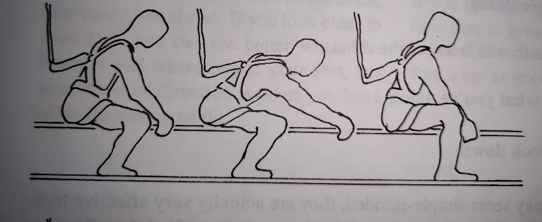

图:高处作业正确移动姿势


  • 当有恶心、头晕、流感等症状时,操作员不应该在高处工作。任何此类情况必须在开始工作前向吊装领队报告

  • 不同品牌不同型号的电葫芦不能用在同一组TRUSS上进行吊装操作

  • 电动葫芦升降时下方不得有人员,现场人员与控台操作人员应该保持良好的通信,控台人员应将手放在急停按钮随时准备按下急停

  • 在所有高出作业结束后,吊装领队应亲自对工作区域进行检查,确保高处没有工具等遗留物

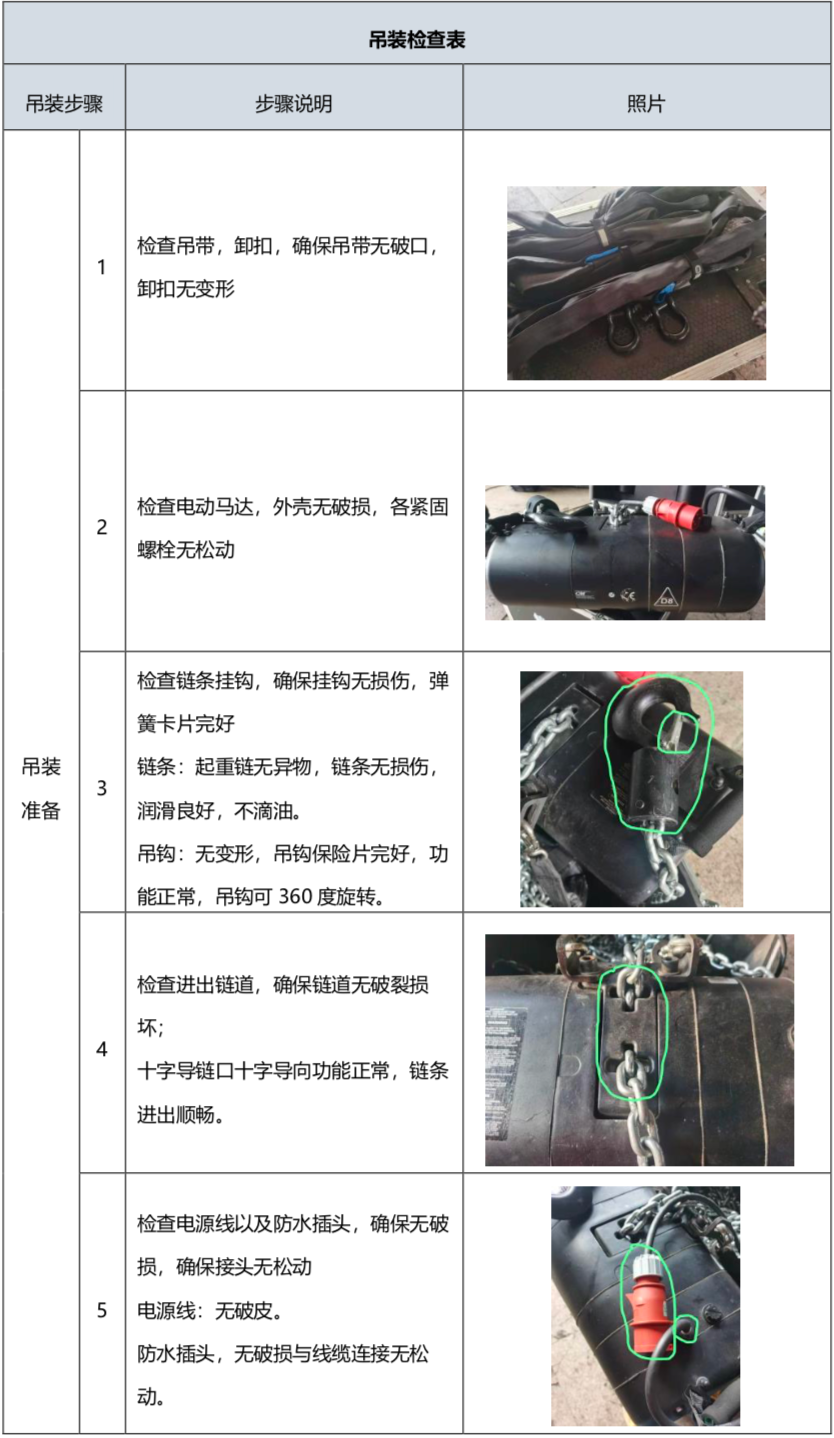

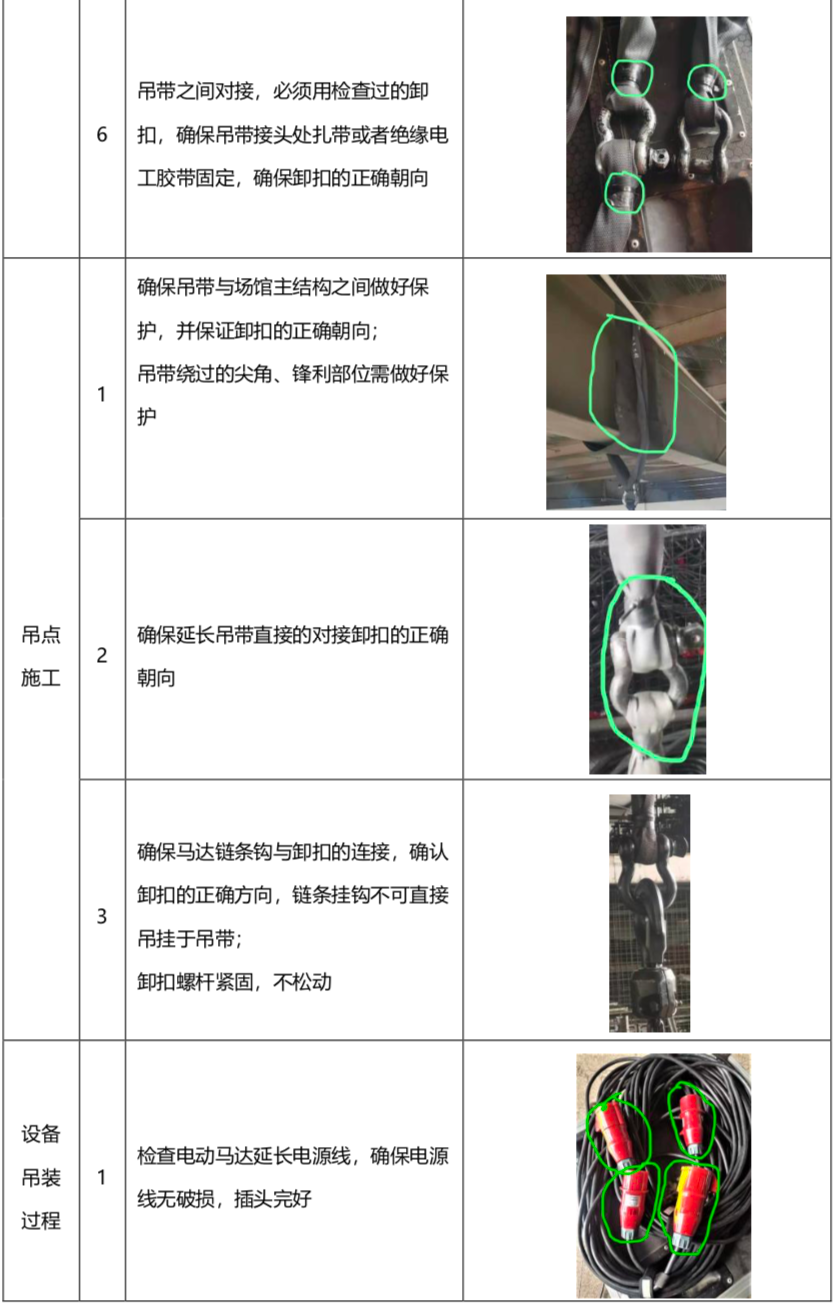

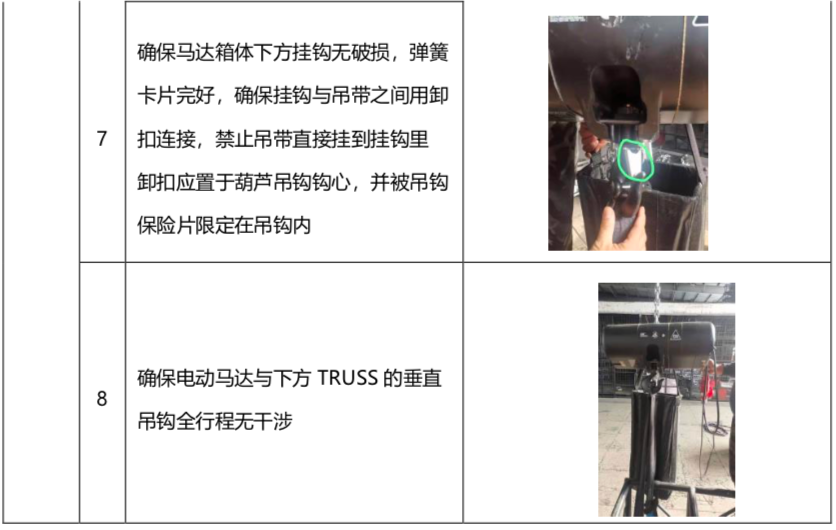

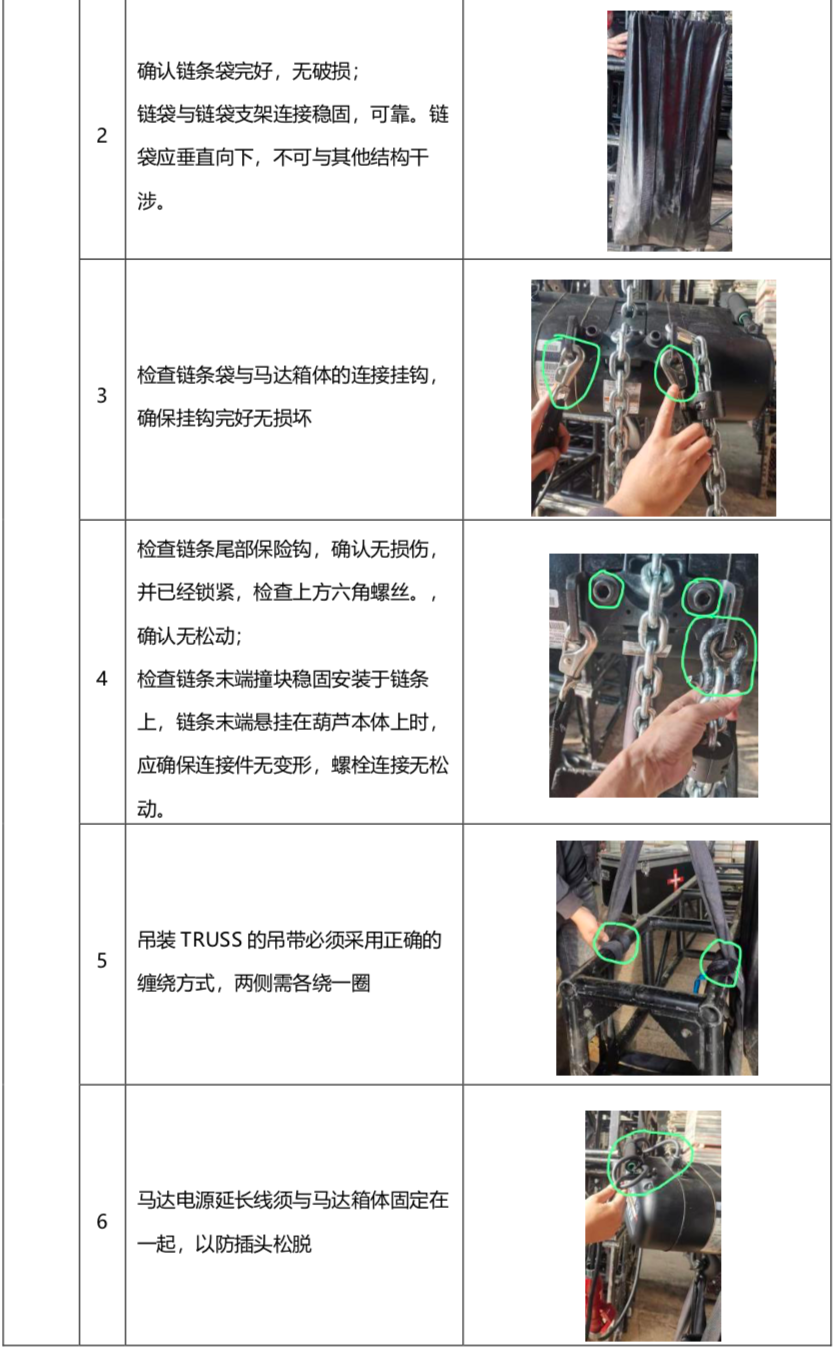

文章最后附上一张本场馆的吊装检查表,希望各位舞台人保持好的安全观念。


最后,希望疫情早日过去,演出市场早日恢复往日生机。
