LED虚拟拍摄与无处不在的色彩科学

2021-12-17


上周回顾


在前两周发布的《与LED虚拟拍摄中亦敌亦友的“光”友好相处》中,时光坐标虚拟研发团队与来自影视拍摄现场中的各种光源近距离对话,对索尼黑彩晶ZRD-B15A(下文简称索尼黑彩晶)进行抗光干扰与灯箱两项测试,深入探索LED屏幕与“光”之间的相处之法。

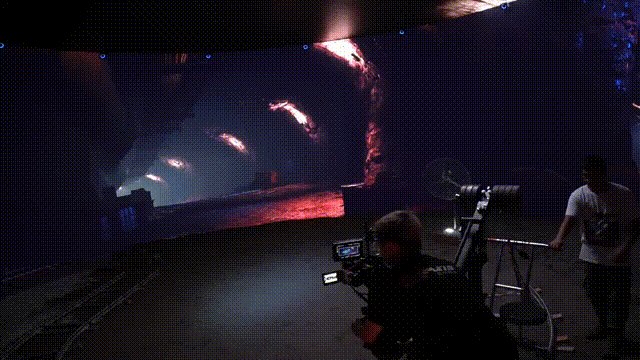

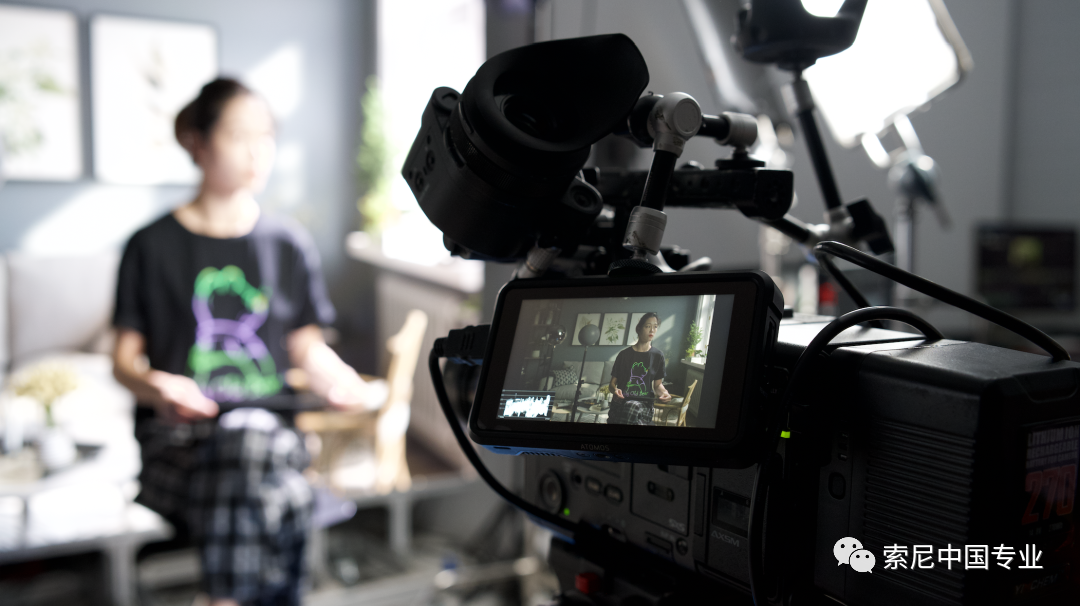

虚拟拍摄测试现场


本期将聚焦LED虚拟拍摄领域的另一位重量级嘉宾——色彩科学,通过客观严谨的测试检验索尼黑彩晶面对影视工业级高标准、高要求的色彩科学优势。



#色域

挑战标准

呈现色彩真实度

色域(Color Gamut/Color Space)是对一种颜色进行编码的方法,也指一个技术系统能够产生的颜色的总合,具体设备的色域是它所能显示的颜色范围区域在某个色彩空间中所占的百分比。

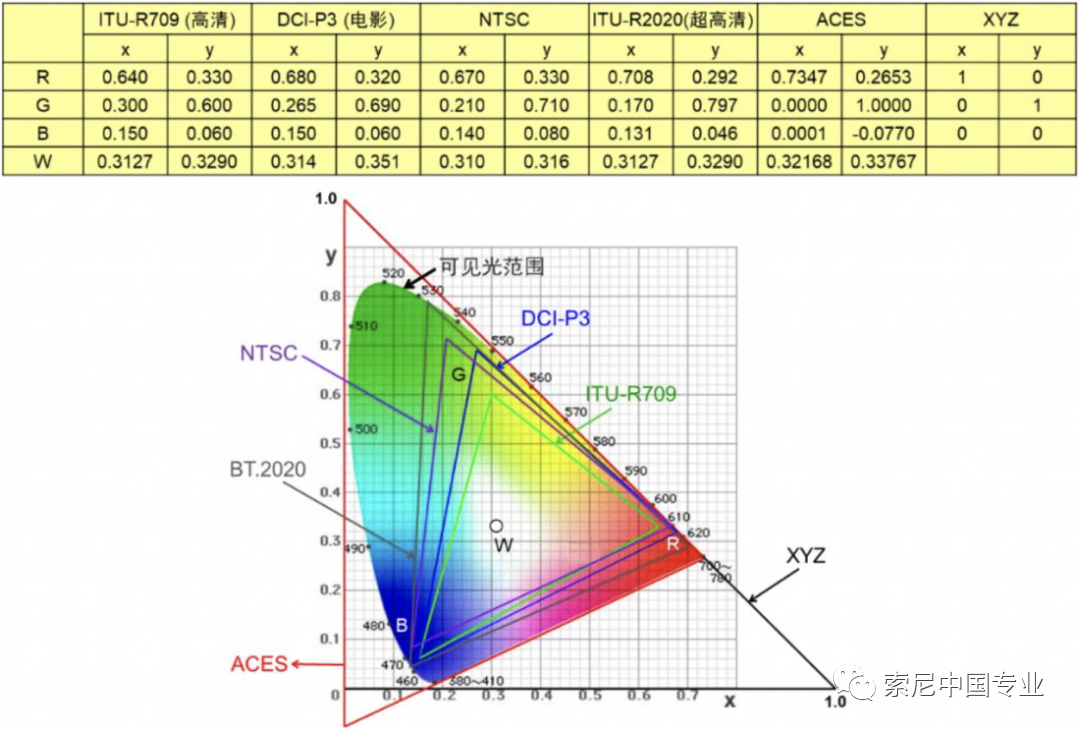

CIE 1931色度图中的色域对比


sRGB/REC-709、DCI-P3和BT-2020等都是色域标准。sRGB是1997年由Microsoft主导确定的标准,大部分网页、浏览器、显示屏的默认配置都是sRGB,它是目前应用非常广泛的色域标准;影视后期所需的REC-709色彩空间范围与sRGB基本一致;DCI-P3发布于2010年,由Digital Cinema Initiatives(DCI)组织定义,它的绿色和红色与sRGB相比范围更广,基本能够覆盖大部分DCI-P3色域的显示器,且更加接近影院的放映效果。


虚拟拍摄测试现场


BT-2020是REC-709(sRGB)的升级版,是由国际电信联盟于2012年提出的(UHD 4K)高清电视色域标准,所能覆盖的颜色在目前所有标准中是众多的。因此,本次时光坐标虚拟研发团队对索尼黑彩晶的色域测试选择了REC-709、DCI-P3、BT-2020三种色域标准进行对比测试。

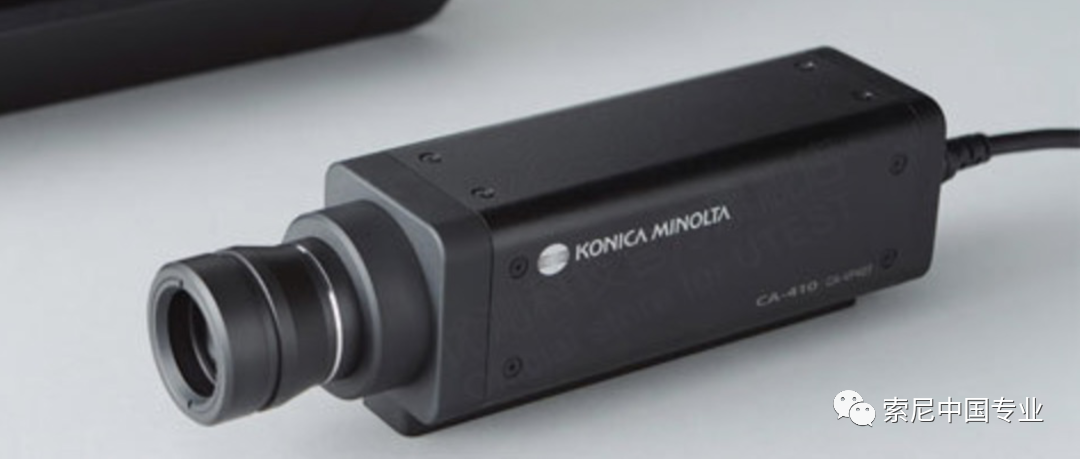

CA410色彩分析仪


时光坐标虚拟研发团队保持索尼黑彩晶屏幕刷新率为60Hz,色温为6500K,然后使用CA410和CA210色彩分析仪对屏幕色彩进行测试,并以白、红、绿、蓝为测试图像,分别使用REC-709色域、DCI-P3色域、BT-2020色域对比分析,最终测试结果使用CIE1931标准进行绘制。

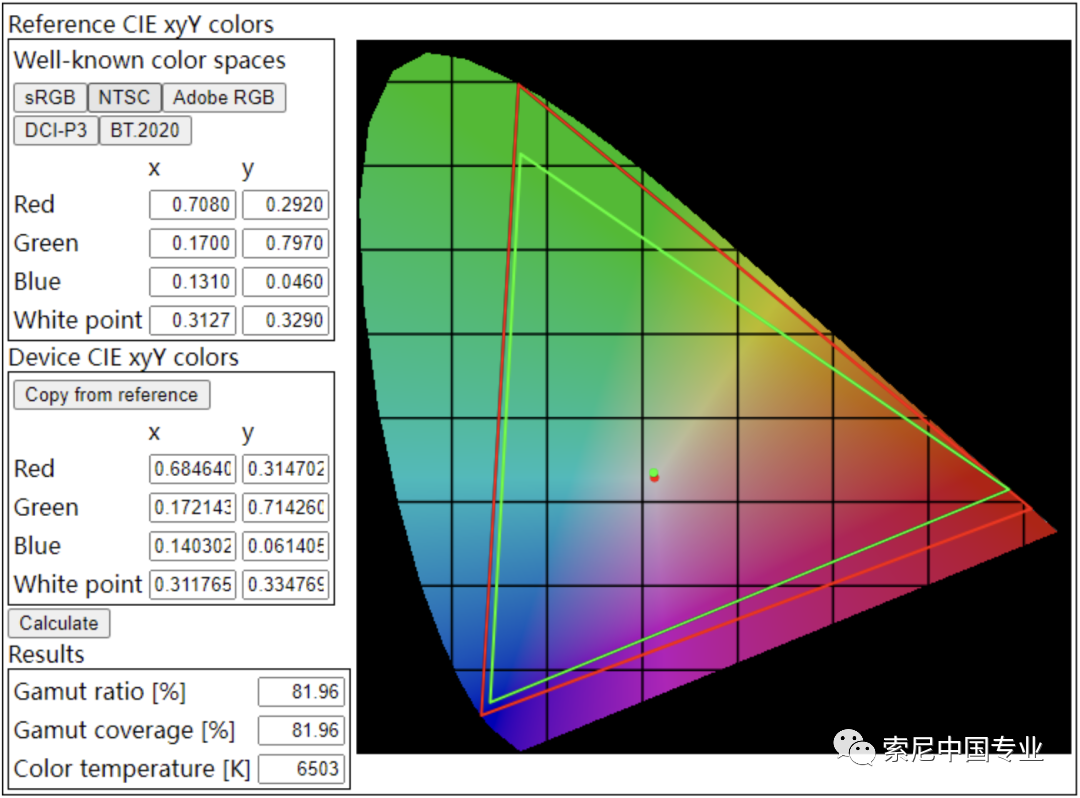

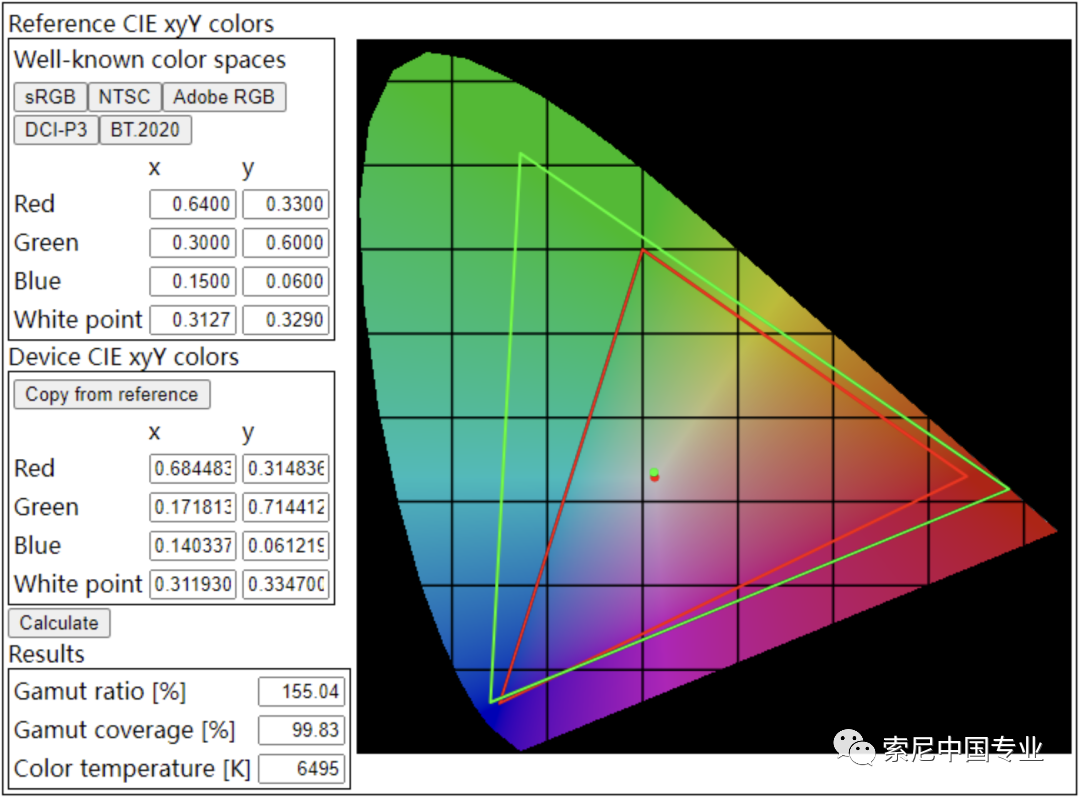

←←←向左滑动 REC-709覆盖率约为155%、DCI-P3覆盖率为114.28%、BT-2020覆盖率为81.96%


测试结果表明:


  1. 索尼黑彩晶拥有较好的色域表现;屏幕色温偏差较小;在BT-2020色域下屏幕画面表现更佳。

  2. 索尼黑彩晶LED屏幕可支持10Bit以上色彩位深、支持BT-2020色域信号输入、符合PQ显示、最高亮度达到1804nit、黑位低于0.05nit。


综上,索尼黑彩晶能够更真实地呈现色彩,加之其本身高亮度特点,可以还原更加丰富的色彩,用高科技赋能LED虚拟拍摄并非虚言。



#可视角度

硬核输出

拍摄角度自由化

由于LED屏幕表面封装工艺不同,导致画面输出时具有一定方向性,所以在虚拟拍摄中,当超出特定角度范围对LED屏幕进行拍摄和观察时,会产生色彩失真的现象或看不清画面,从而限制摄影机的运动范围。


LED屏幕色彩偏差


因此,对于LED屏幕而言,可视角度即从不同方向拍摄到的LED屏幕画面内容能够清楚且不失真的角度,是虚拟拍摄应用中评估LED屏幕的重要指标之一。


在不同角度下观察LED屏幕所显示的画面,LED屏幕法线处(90°角度)为理想视角,可视角度基本为左右对称,角度越大, 所得到的画面与理想视角中的画面色彩对比度偏差越大。

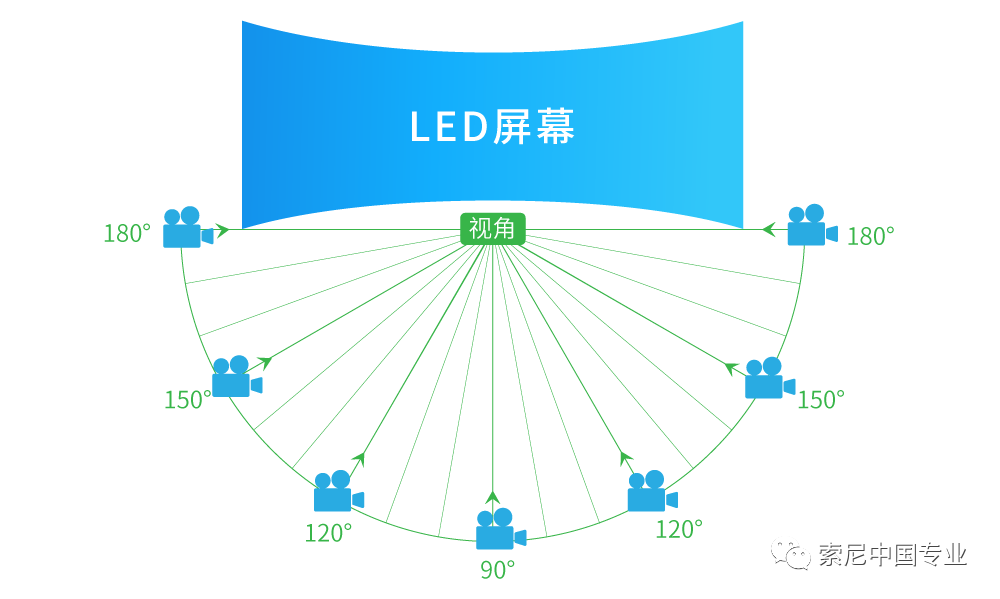

摄影机拍摄位置关系图


本次测试中,时光坐标虚拟研发团队以索尼黑彩晶的垂直法线为准,测试能够正常显示图像的拍摄角度范围,分析LED屏幕在摄影机大角度拍摄下的画面失真情况、屏幕反射、菲涅尔现象,以及在不同水平角度下的颜色偏差情况。

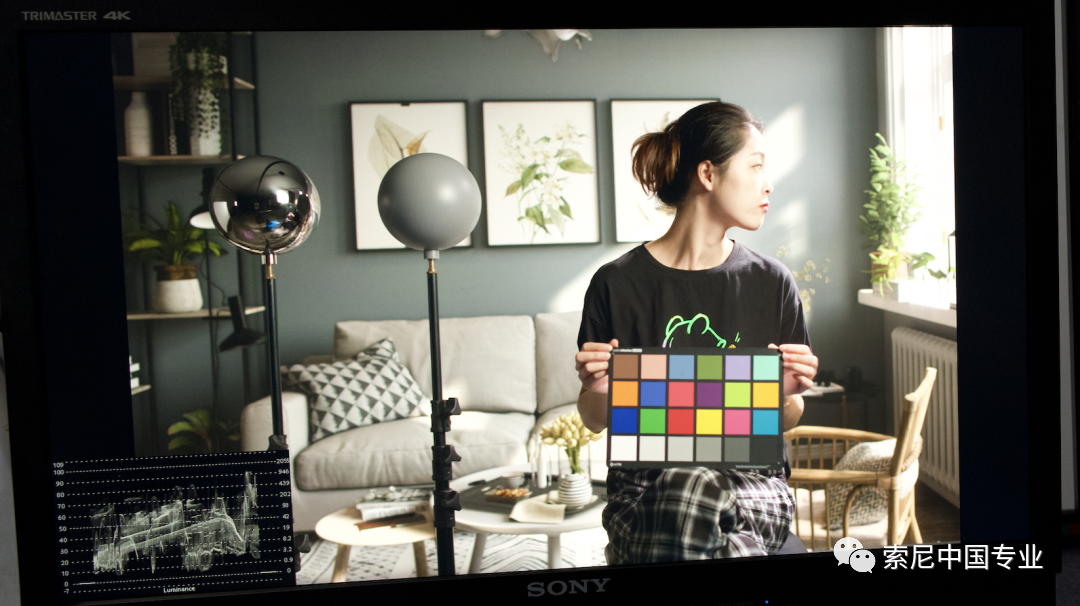

提取分析取色板上RGB数值


在稳定的环境光下,使用无频闪的摄影机参数,设置索尼黑彩晶为BT-2020色域、保持刷新率为60Hz,待LED屏幕稳定运行后,将屏幕最高亮度依次设置为STEP6(理论亮度1800nit)、STEP4(理论亮度1200nit)、STEP2(理论亮度600nit),再分别从90°、120°、150°、160°、170°、172°、174°、176°、178°等角度在距离索尼黑彩晶4米处拍摄50%灰和24色卡图像并记录数据,以摄影机所观察到的90°画面为准,对比其余角度画面并进行分析。


测试结果表明:


  1. 在无其他环境光干扰的情况下,摄影机与LED屏拍摄角度呈174°和90°时所拍摄到的LED屏幕色板画面中白色区域无明显色差。

  2. 索尼黑彩晶反光抑制水平较高,在摄影机与LED屏拍摄角度呈179°以内时并无明显镜面反射。


综上,索尼黑彩晶拥有出众的可视角度表现,鉴于174°的拍摄角度在实际拍摄中比较少见,也几乎不会出现180°的极端拍摄视角,因此,索尼黑彩晶可以帮助LED虚拟拍摄实现极大的拍摄视角自由。



写在结尾的话


LED虚拟拍摄中的色彩科学延伸出了一系列连锁“反应”,屏幕能够展示的色彩广度及准确度直接影响着人们对该屏幕所呈现的真实环境的可信度,可视角度的范围大小更是直接影响着LED虚拟拍摄现场的机位自由度。当LED屏幕硬件能够不断突破电影工业级的更高技术标准,就意味着导演、摄影师和其他工作人员未来在LED虚拟拍摄现场尽可能实现创作自由。


敬请期待索尼黑彩晶LED虚拟拍摄联合测试系列最后一期,共同揭开HDR流程神秘的面纱……
