技术幕后:我们与5G的“相爱相杀”

2022-06-07

编者语:2020年工信部发布了关于调整700MHz频段频率使用规划的通知,将702-798MHz频段频率使用规划调整用于移动通信系统。在未进入5G时代之前,700MHz频段一直是众多无线设备的主要使用频段。本文由浙江卫视广电制作中心音频部撰写,从多个综艺节目的录制中,探讨5G通信对无线话筒频段带来的影响及应对方法。

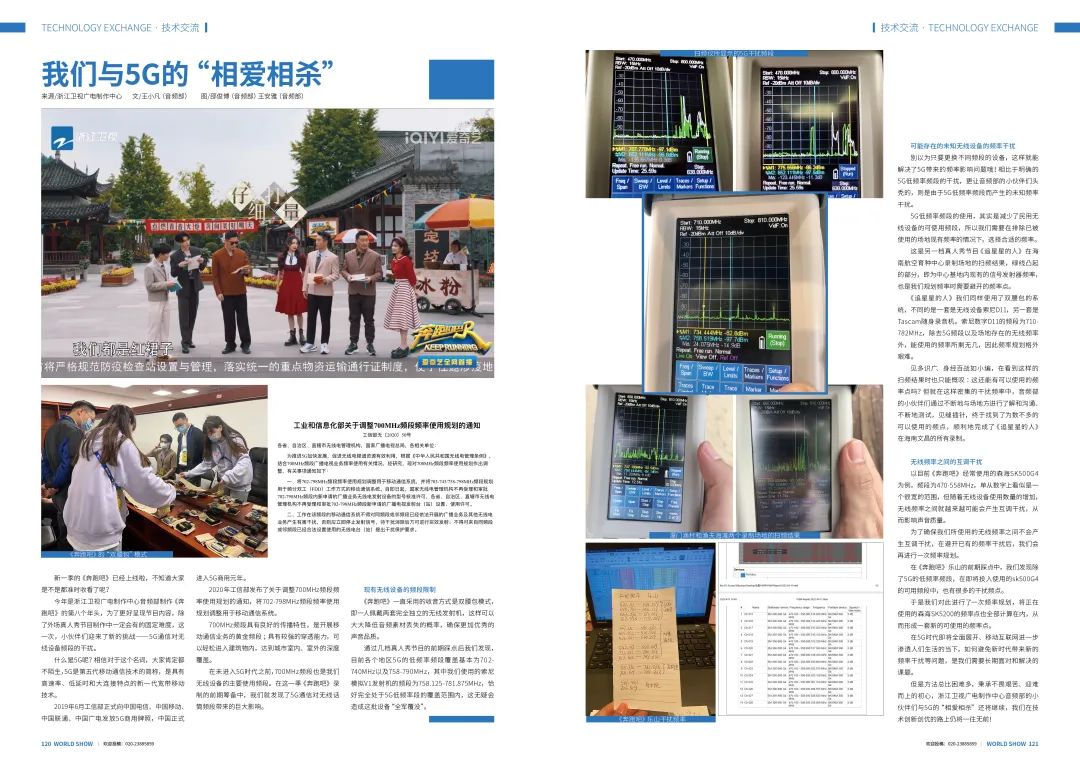

本文刊登于WORLD SHOW 2022年6月刊杂志《技术交流》栏目





新一季的《奔跑吧》已经上线啦,不知道大家是不是都准时收看了呢?



依旧元气满满的《奔跑吧》



今年是浙江卫视广电制作中心音频部制作《奔跑吧》的第八个年头,为了更好呈现节目内容,除了外场真人秀节目制作中一定会有的固定难度,这一次,小伙伴们迎来了新的挑战——5G通信对无线设备频段的干扰。


什么是5G呢?相信对于这个名词,大家肯定都不陌生,5G是第五代移动通信技术的简称,是具有高速率、低延时和大连接特点的新一代宽带移动技术。


2019年6月工信部正式向中国电信、中国移动、中国联通、中国广电发放5G商用牌照,中国正式进入5G商用元年。


2020年工信部发布了关于调整700MHz频段频率使用规划的通知,将702-798MHz频段频率使用规划调整用于移动通信系统。



700MHz频段具有良好的传播特性,是开展移动通信业务的黄金频段;具有较强的穿透能力,可以轻松进入建筑物内,达到城市室内、室外的深度覆盖。


在未进入5G时代之前,700MHz频段也是我们无线设备的主要使用频段。在这一季《奔跑吧》录制的前期筹备中,音频部就发现了5G通信对无线话筒频段带来的巨大影响



1

现有无线设备的频段限制



《奔跑吧》一直采用的收音方式是双腰包模式,即一人佩戴两套完全独立的无线发射机,这样可以大大降低音频素材丢失的概率,确保更加优秀的声音品质。



《奔跑吧》的“双腰包”模式



通过几档真人秀节目的前期踩点后我们发现,目前各个地区5G的低频率频段覆盖基本为702-740MHz以及758-790MHz,其中我们使用的索尼模拟V1发射机的频段为758.125-781.875MHz,恰好完全处于5G低频率段的覆盖范围内,这无疑会造成这批设备“全军覆没”。



扫频仪所显示的5G干扰频段




2

可能存在的未知无线设备的

频率干扰



别以为只要更换不同频段的设备,这样就能解决了5G带来的频率影响问题哦!相比于明确的5G低频率频段的干扰,更让音频部的小伙伴们头秃的,则是由于5G低频率频段而产生的未知频率干扰


5G低频率频段的使用,其实是减少了民用无线设备的可使用频段,所以我们需要在排除已被使用的场地现有频率的情况下,选择合适的频率。






海南航空育种中心扫频结果



这是另一档真人秀节目《追星星的人》在海南航空育种中心录制场地的扫频结果,绿线凸起的部分,即为中心基地内现有的信号发射器频率,也是我们规划频率时需要避开的频率点。


《追星星的人》我们同样使用了双腰包的系统,不同的是一套是无线设备索尼D11,另一套是Tascam随身录音机。索尼数字D11的频段为710-782MHz,除去5G频段以及场地存在的无线频率外,能使用的频率所剩无几,因此频率规划格外艰难。



潭门渔村和渔夫海滩

两个录制场地的扫频结果



见多识广、身经百战如小编(bushi),在看到这样的扫频结果时也只能慨叹:这还能有可以使用的频率点吗?但就在这样密集的干扰频率中,音频部的小伙伴们通过不断地与场地方进行了解和沟通、不断地测试,见缝插针,终于找到了为数不多的可以使用的频点,顺利地完成了《追星星的人》在海南文昌的所有录制。



3

无线频率之间的互调干扰



以目前《奔跑吧》经常使用的森海SK500G4为例,频段为470-558MHz,单从数字上看似是一个很宽的范围,但随着无线设备使用数量的增加,无线频率之间就越来越可能会产生互调干扰,从而影响声音质量。


《奔跑吧》乐山干扰频率



为了确保我们所使用的无线频率之间不会产生互调干扰,在避开已有的频率干扰后,我们会再进行一次频率规划


在《奔跑吧》乐山的前期踩点中,我们发现除了5G的低频率频段,在即将投入使用的sk500G4的可用频段中,也有很多的干扰频点。


频率规划后的G4频点



于是我们对此进行了一次频率规划,将正在使用的森海SK5200的频率点也全部计算在内,从而形成一套新的可使用的频率点。


在5G时代即将全面展开、移动互联网进一步渗透人们生活的当下,如何避免新时代带来新的频率干扰等问题,是我们需要长期面对和解决的课题。


但!是!方法总比困难多,秉承不畏艰苦、迎难而上的初心,我们音频部的小伙伴们与5G的“相爱相杀”还将继续,我们在技术创新创优的路上仍将一往无前!


文/王小凡

图/邵俊博、王安雅

来源/浙江卫视广电制作中心音频部
