五台山真容寺照明设计

2022-08-09

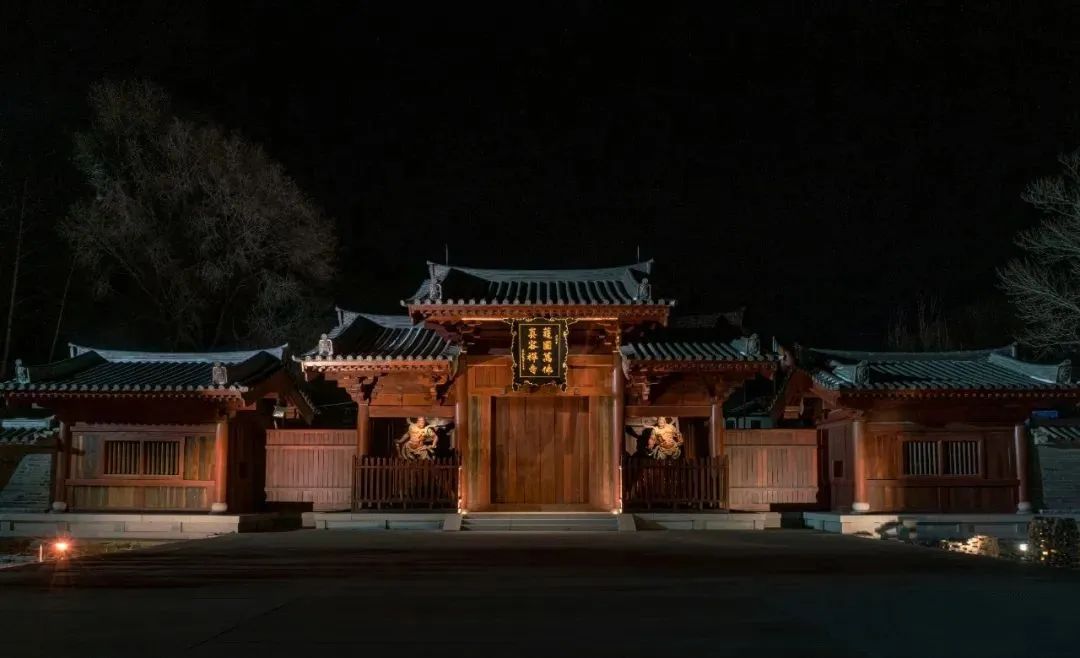

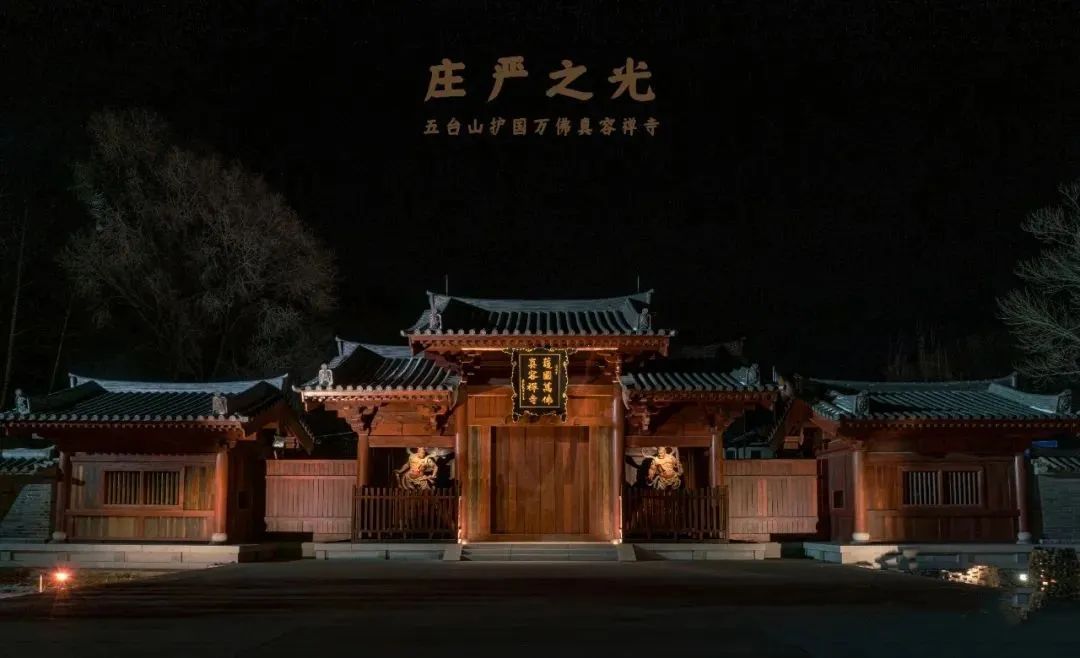

▲大门 | 庄严之光




二零一七年秋,上五台山访真容寺。气势恢弘的唐风建筑,令我等赞叹。获邀设计后,明师说 “做真容寺的照明设计,要有历史责任感。做好之后,至少一百年没人会动,它要经得起历史考验。”此话至今仍激励着我和团队。



真容寺

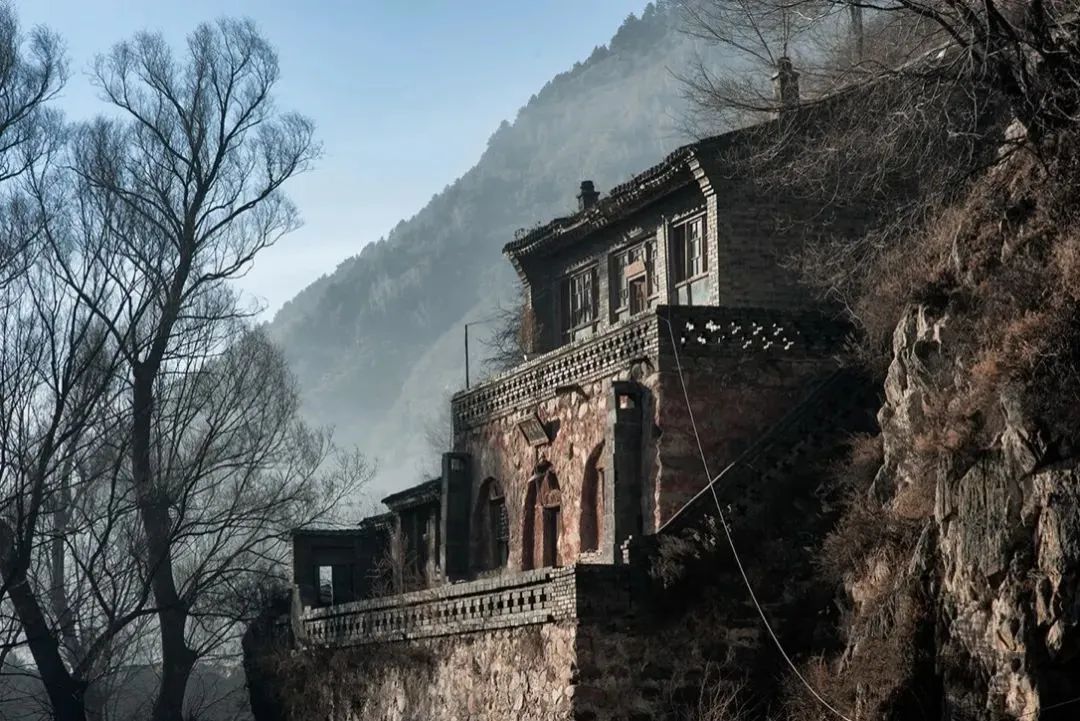

真容寺始建于唐代贞元年间,唐武宗灭法浩劫时,原寺盡毁。后于抗日战争前重修,因在施工過程中发现萬尊武宗滅法時所藏佛像,故曾名萬佛洞。


▲上夢下參長老


真容寺复建缘起二零一一年,由五臺山管理局恭請當代大德『上夢下參長老』駐錫复建,因長老已期頤之年,故命弟子隆明主持复建具体事宜。

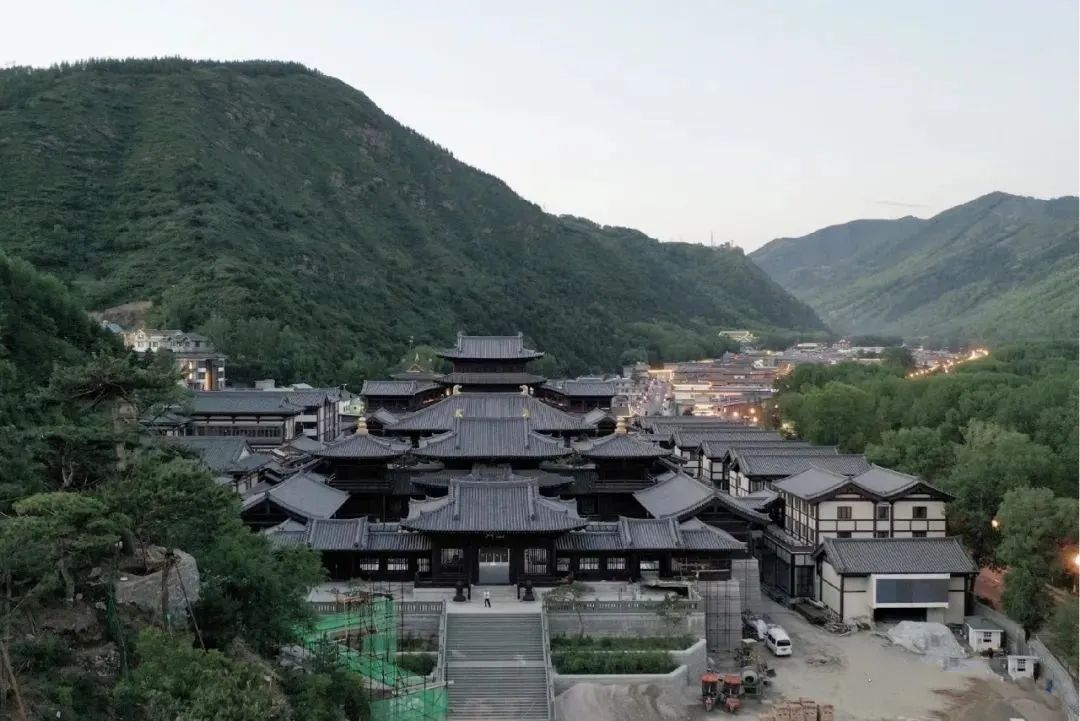

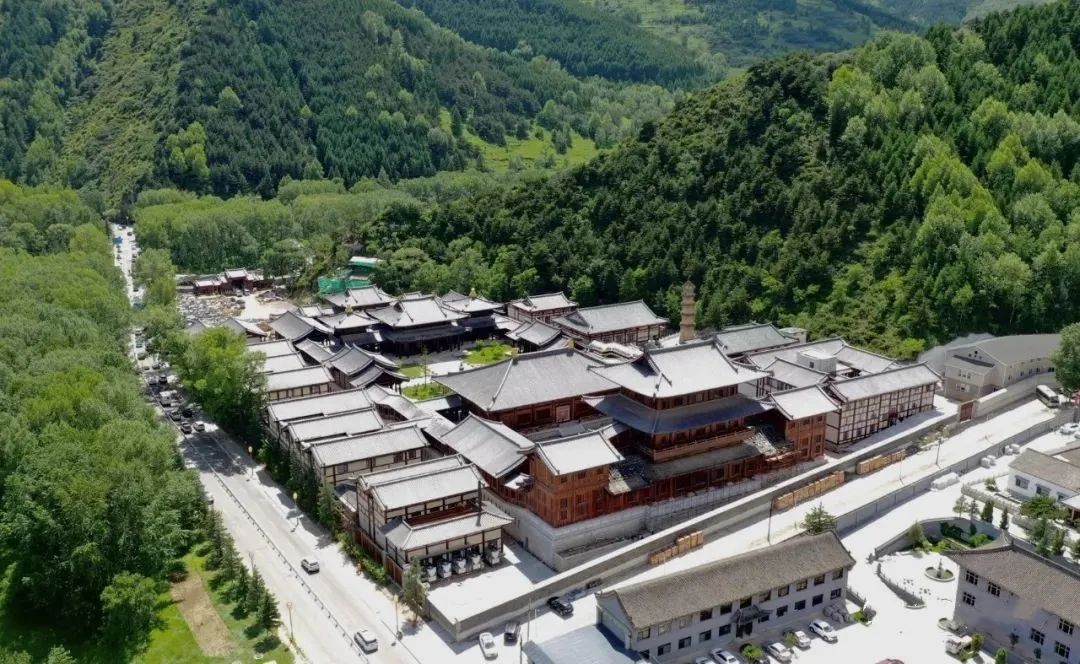

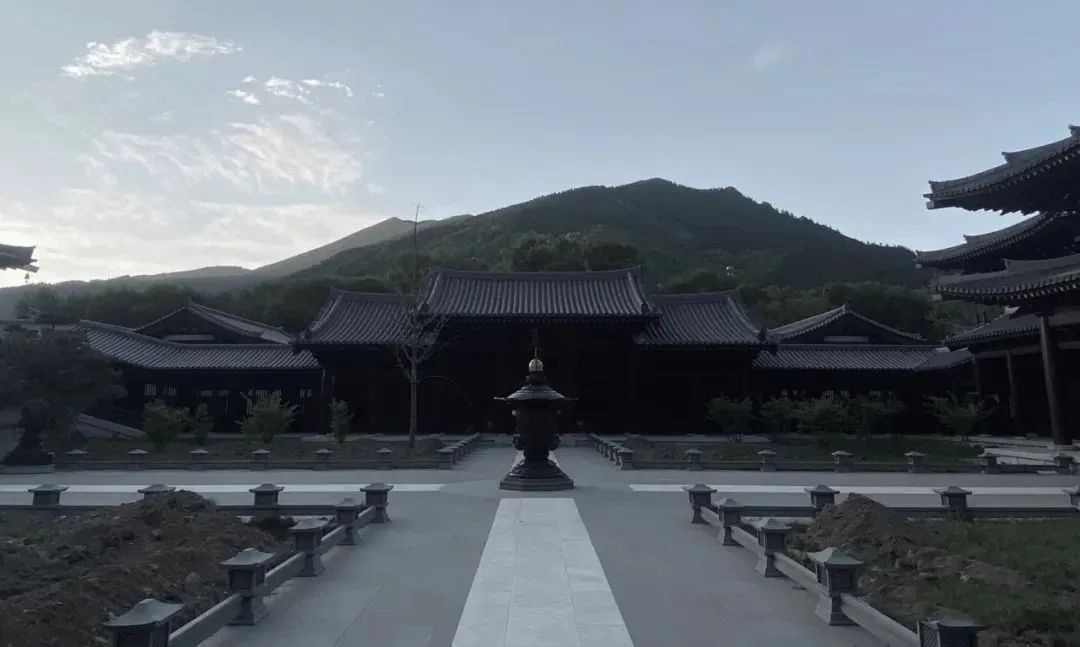

▲总体布局


真容寺從山門殿到藏經樓,依山而建,逐層升高。盛唐風格的殿堂樓閣,塔亭軒榭,山水園林,與清涼聖境五台山融為一體。


▲真容圣境


面对的挑战


我们面对三个挑战:①工程难度。建筑基本完成,部分已投入使用;园林设计尚在进行。照明不能破坏现有建筑和白天形象,亦不能影响后面园林的建设。②成本控制难度。两万五千平米复杂的传统木构建筑群,需要极高的照明材料及施工标准,以满足防火要求。③设计难度。在前两个限制条件下,照明需满足基本功能,更要用光再现千年古刹的气度和佛教的精神。


解题思路


千年古寺的厚重、唐风建筑的恢弘及佛教道场的庄严适用阴翳的光表现,具体讲是幽与明的比例搭配和光位及光色的纯粹性。较暗的光意味着光少,即灯少、节能、经济。贴近建筑的光会很亮、很碎;只有从远处投光才符合光的设想。也就意味着照明器材可以脱开建筑,在远处安装,避免破坏建筑和火灾隐患。


照明概念


气贯千年的佛教道场,可用庄严之光概括。人们通过止观修行,获得内心的平静,通达“觉悟”,进而“利他”奉献社会,这是人间佛教的基本思想。在此过程中,庄严的光助人收摄身心、感悟真谛。


庄严之光的特点:①光位。月光(远投)+火光(近照) ②光强。月光(幽幽)+火光(明明) ③光色。月光(清幽)+火光(暖意)


相应的照明策略:①二万五千平的建筑群,要给人感觉只有(月和火)这两个光源,精细控制照明的照射范围和衰减变化。②不得不显露的灯具需装饰,技术应如理如法。③照明合理设置回路,依据使用程度分为日常、节日和法会三个场景。④少用灯,用好灯。高品质的灯具及调光设备,确保照明系统的安全性和稳定性。


▲建筑与佛像细部


照明技术


建筑部分:亮度:3cd/㎡以内。

亮度比:在1:5-1:10之间。

色温:月光 4000K加少量青色光、火光2700K。

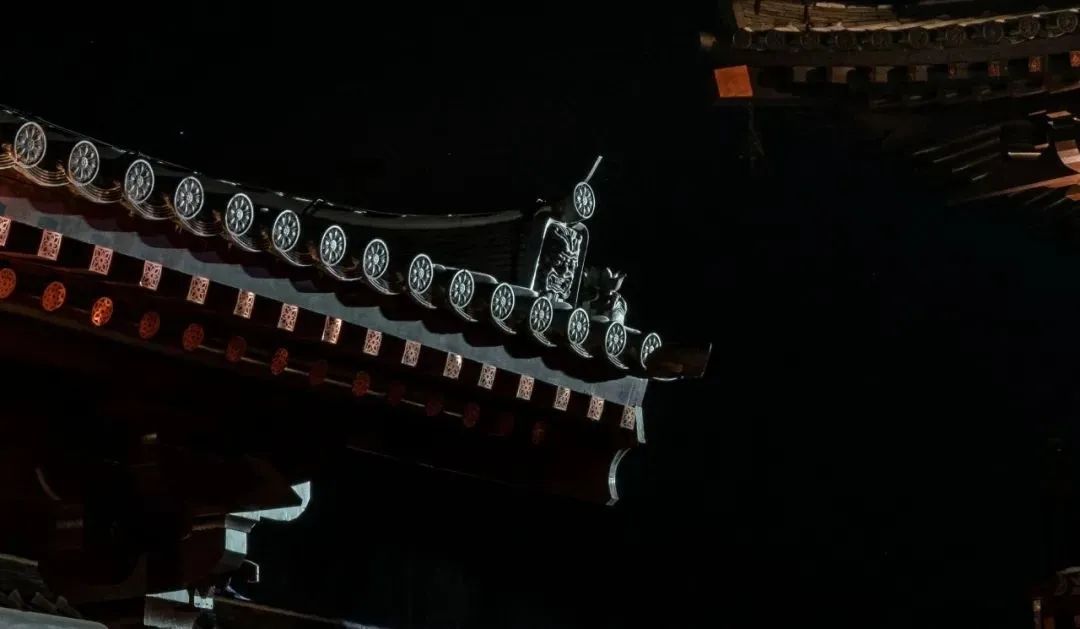

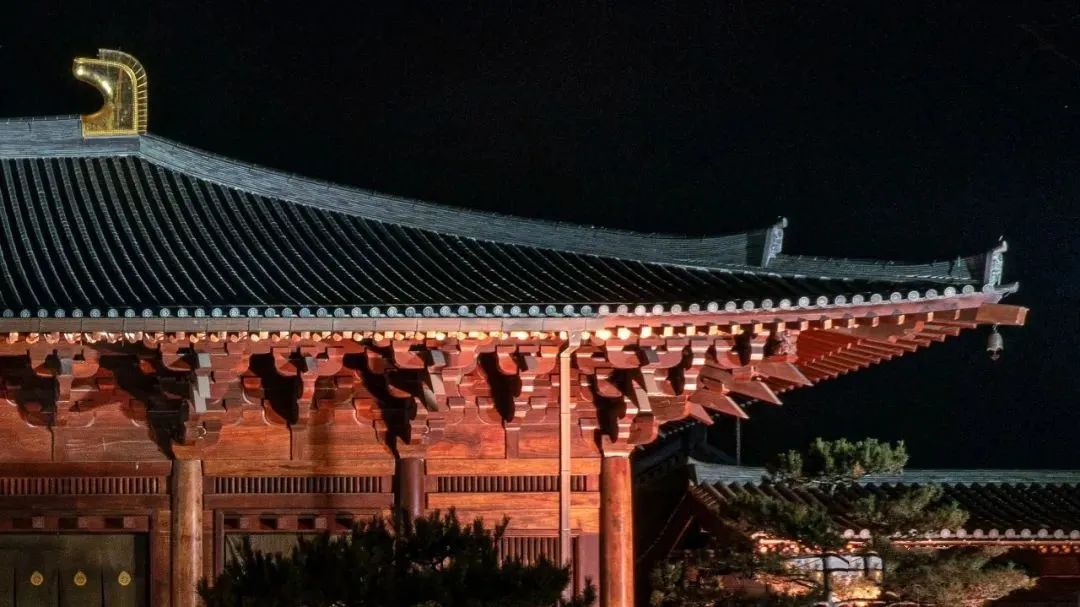

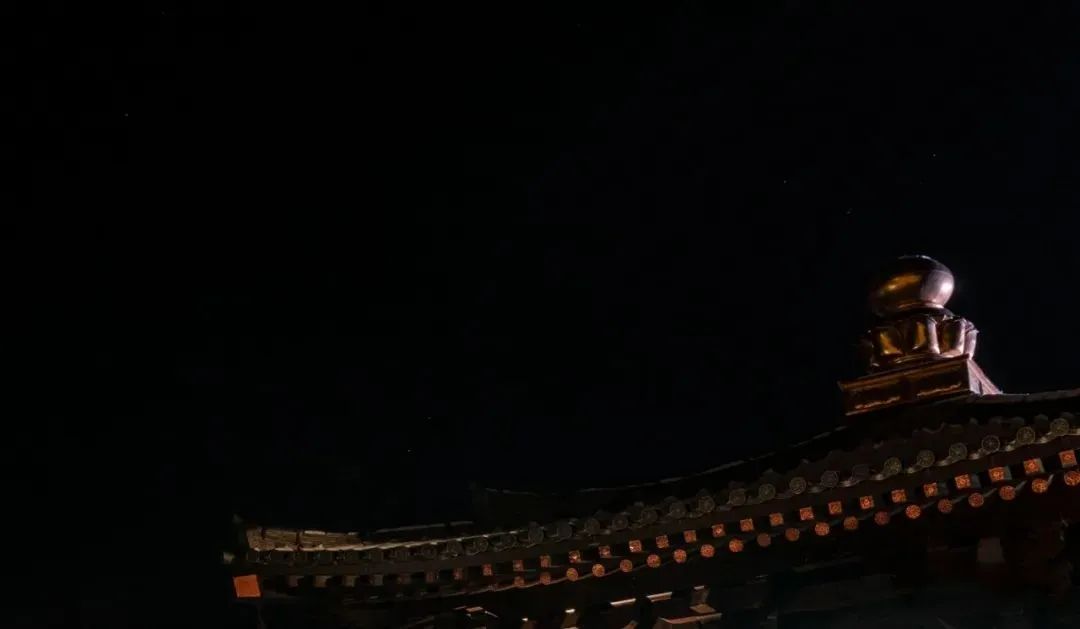

灯位及焦点:月光——高远投光 照正脊、垂脊

火光——近距投光 照斗拱、匾额

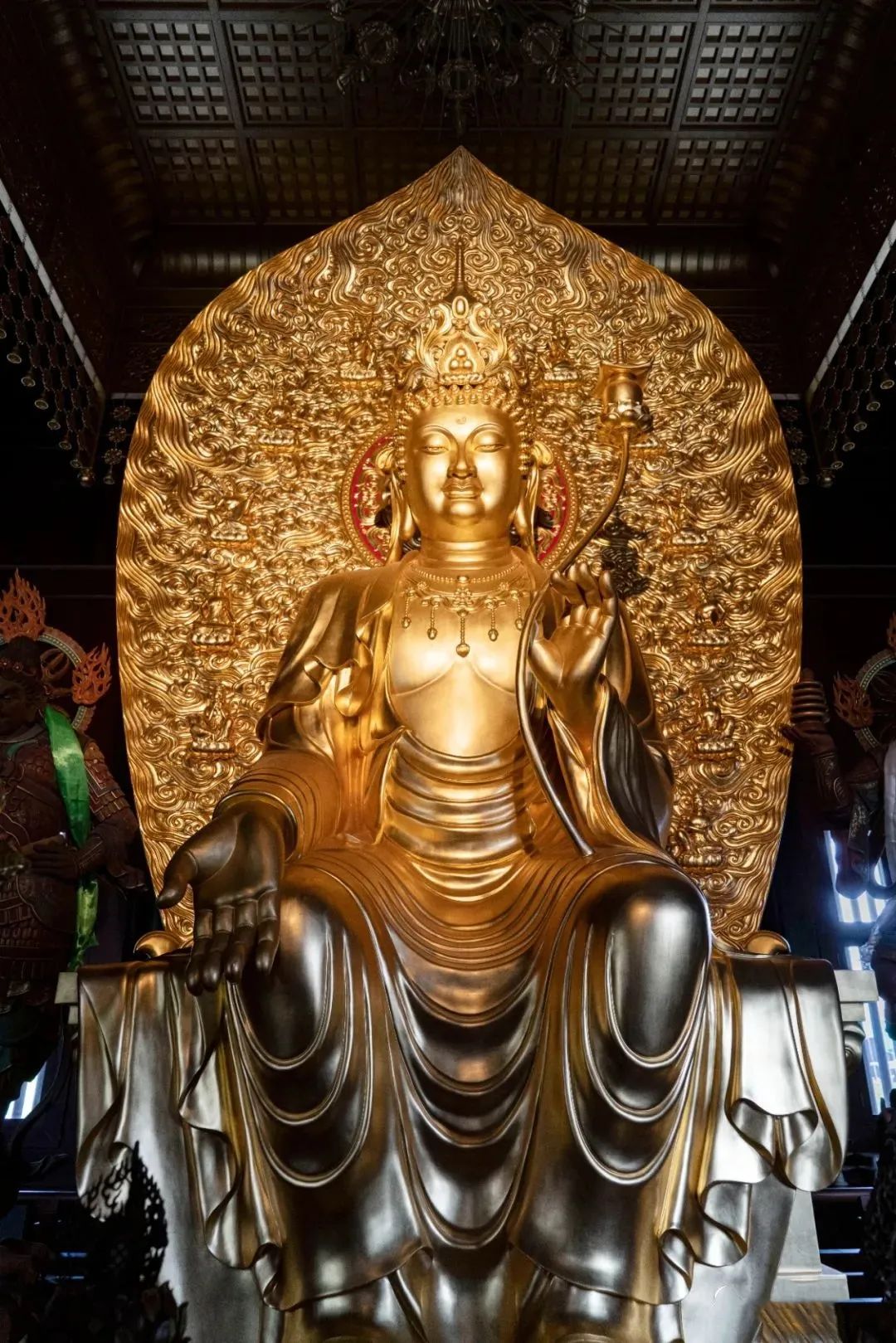

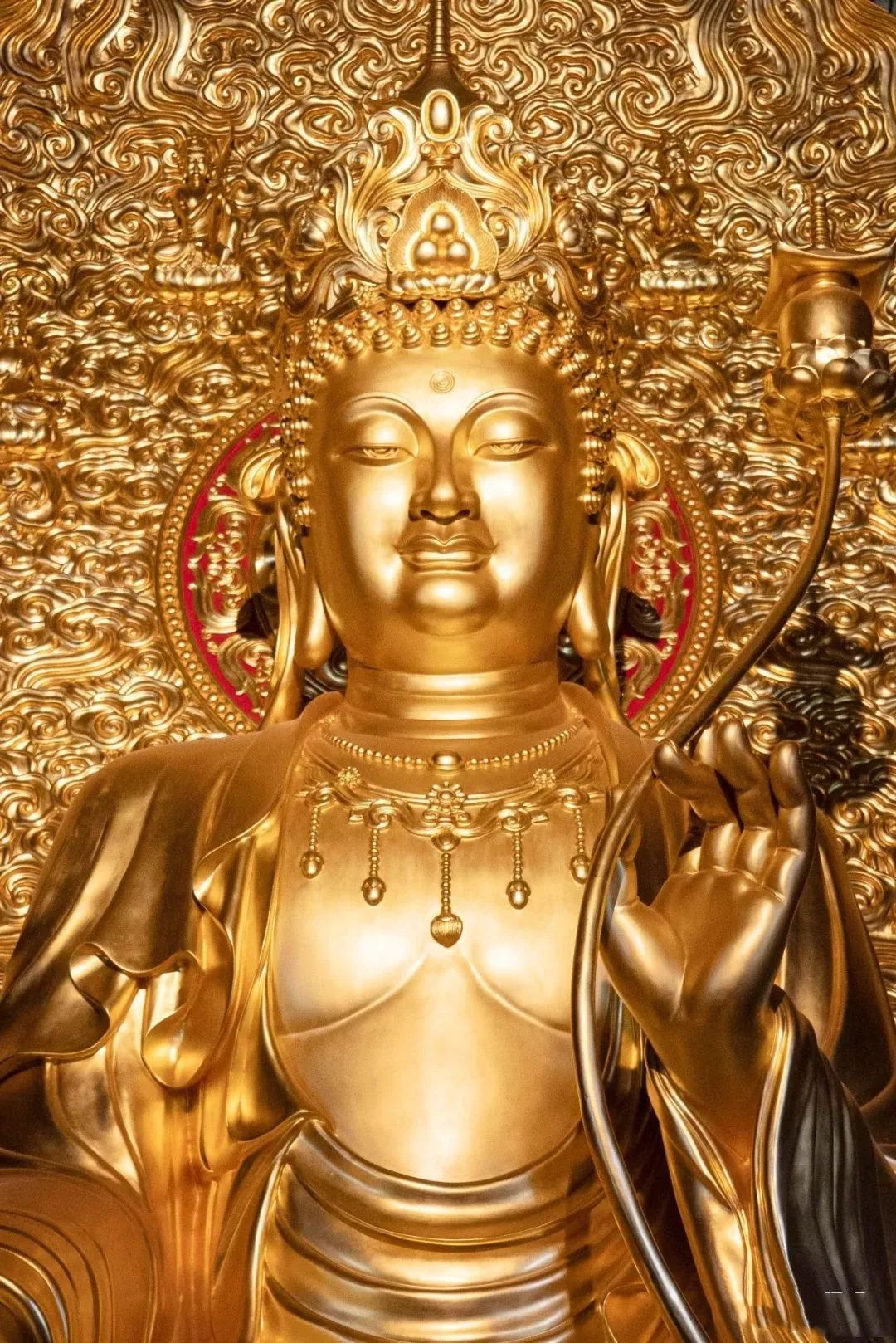

佛像部分:亮度20cd/㎡以内。色温:3000K。每个佛像一盏灯,正前上远投光。


部分设计图纸

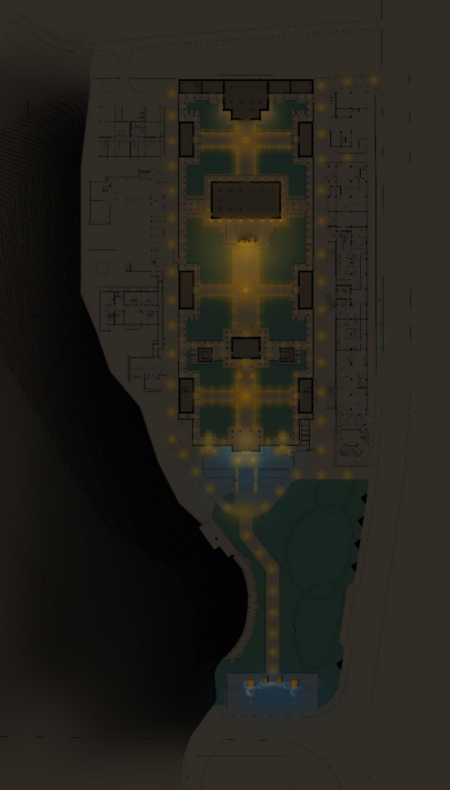

▲总平面光影图式

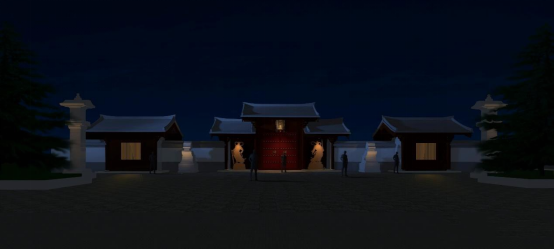

▲大门|照明模拟

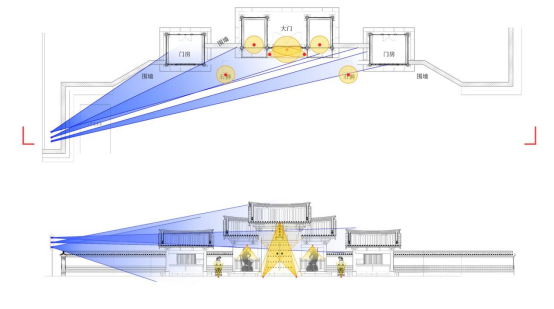

▲大门|照明手法

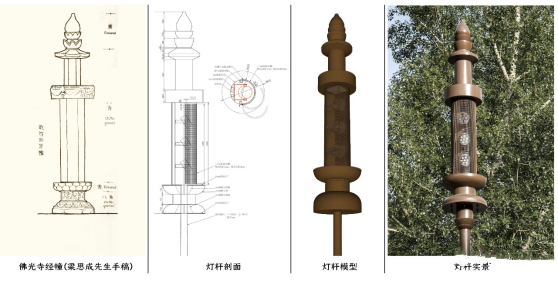

▲大门|定制灯杆,隐藏灯具

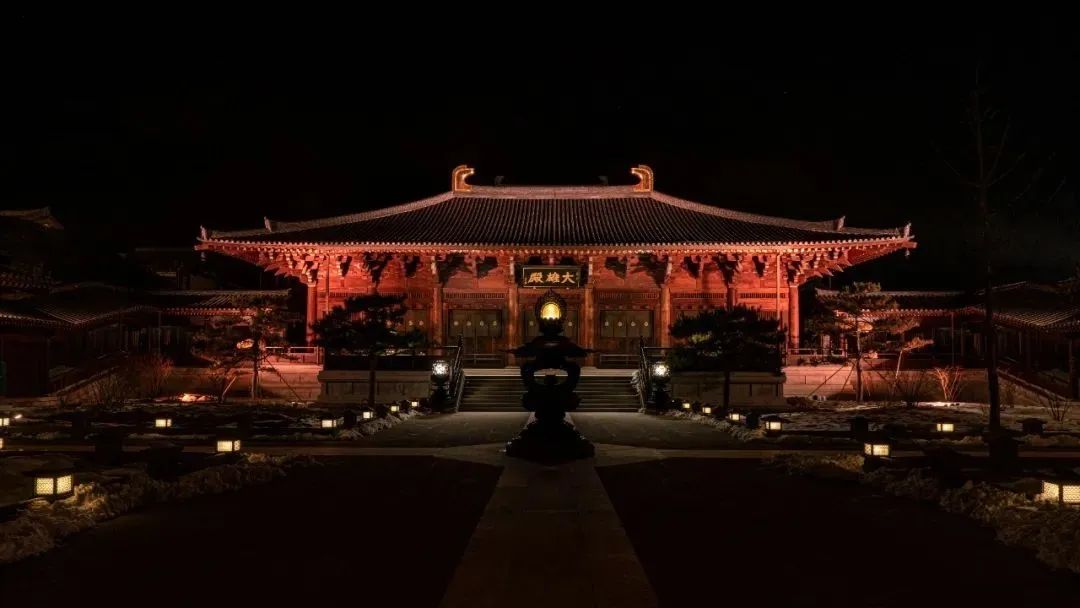

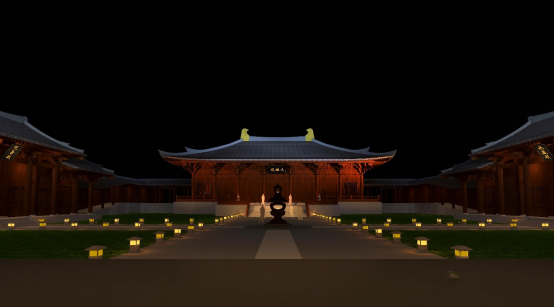

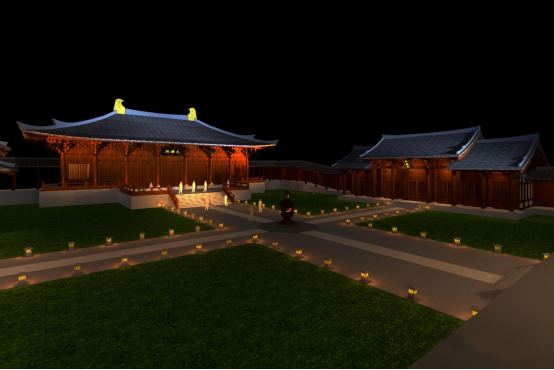

▲大雄殿|照明模拟

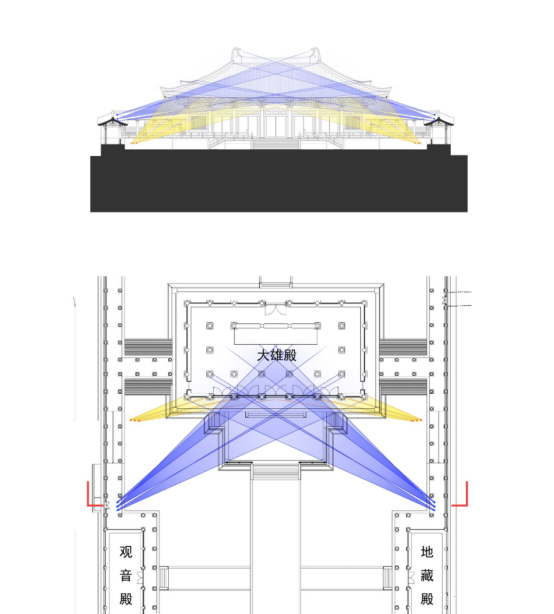

▲大雄殿|照明手法


作品实景赏析

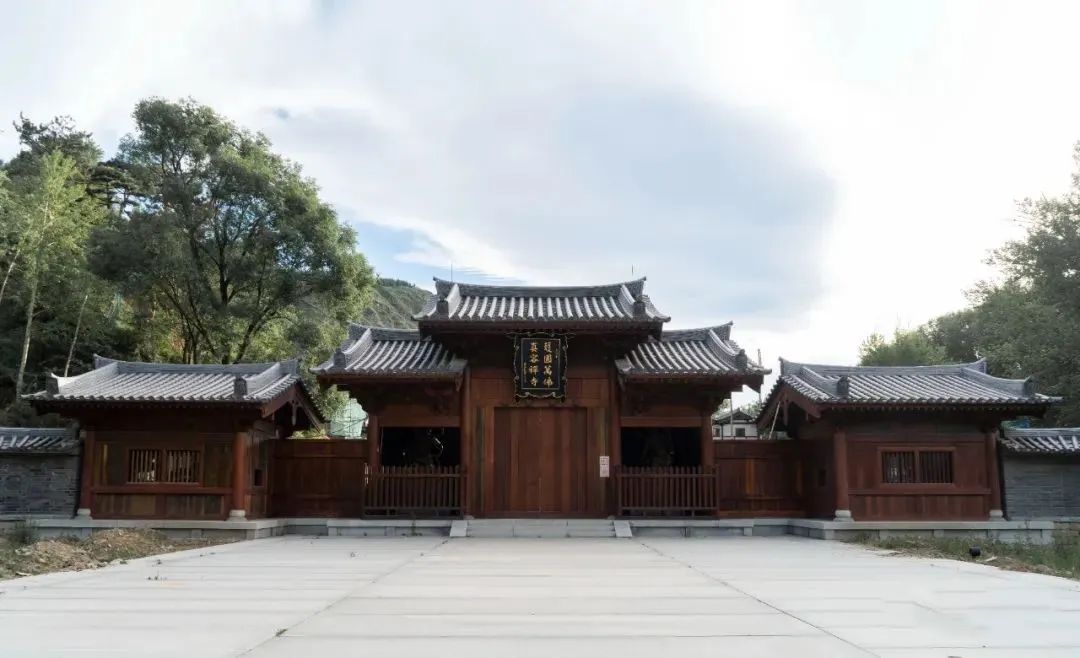

▲大门|日景


▲大门|夜景

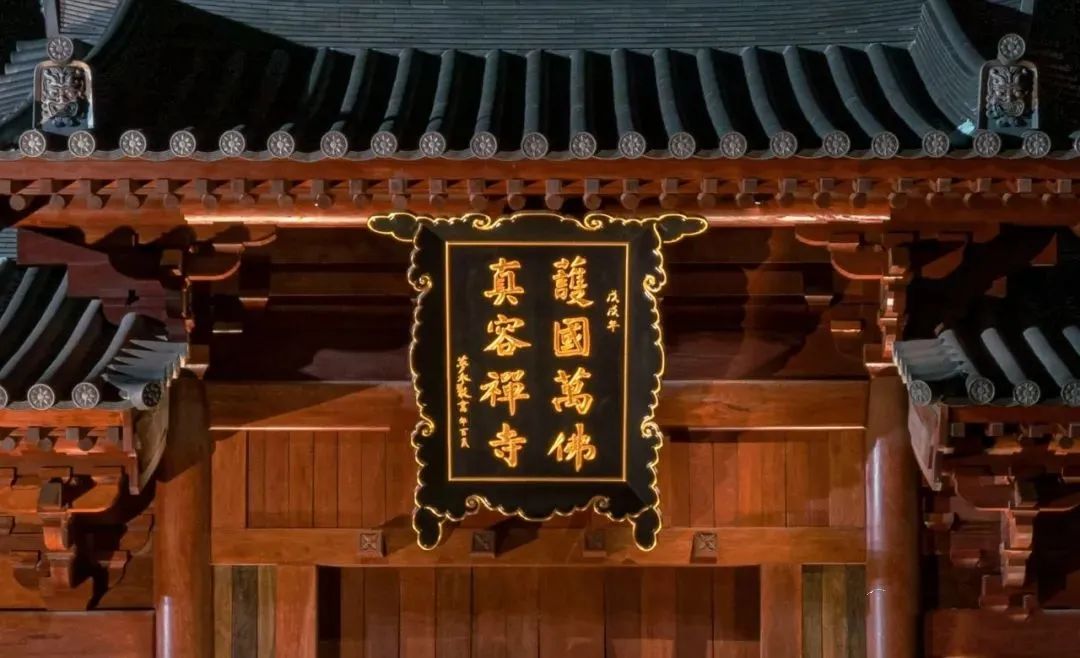

▲大门|夜景细部

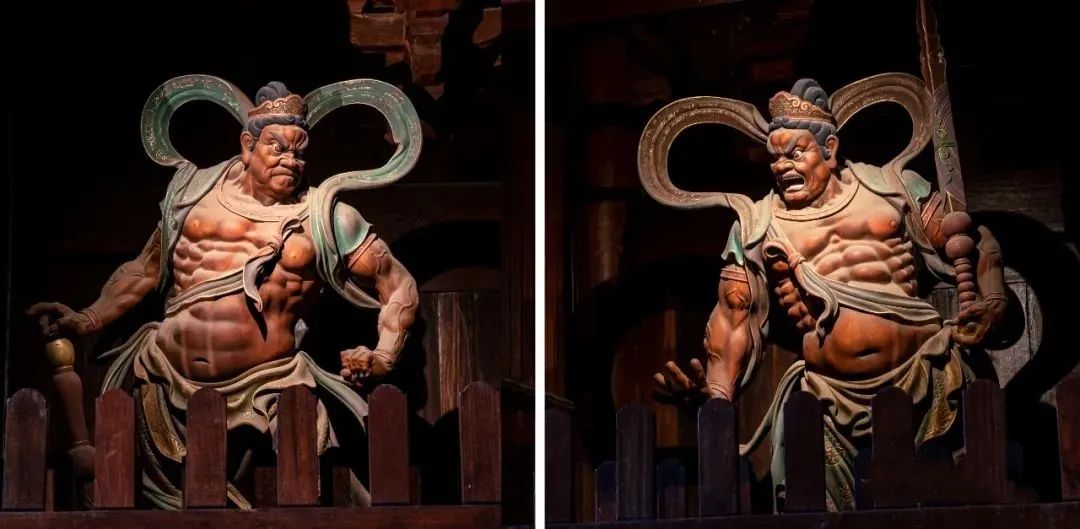

▲哼哈二将

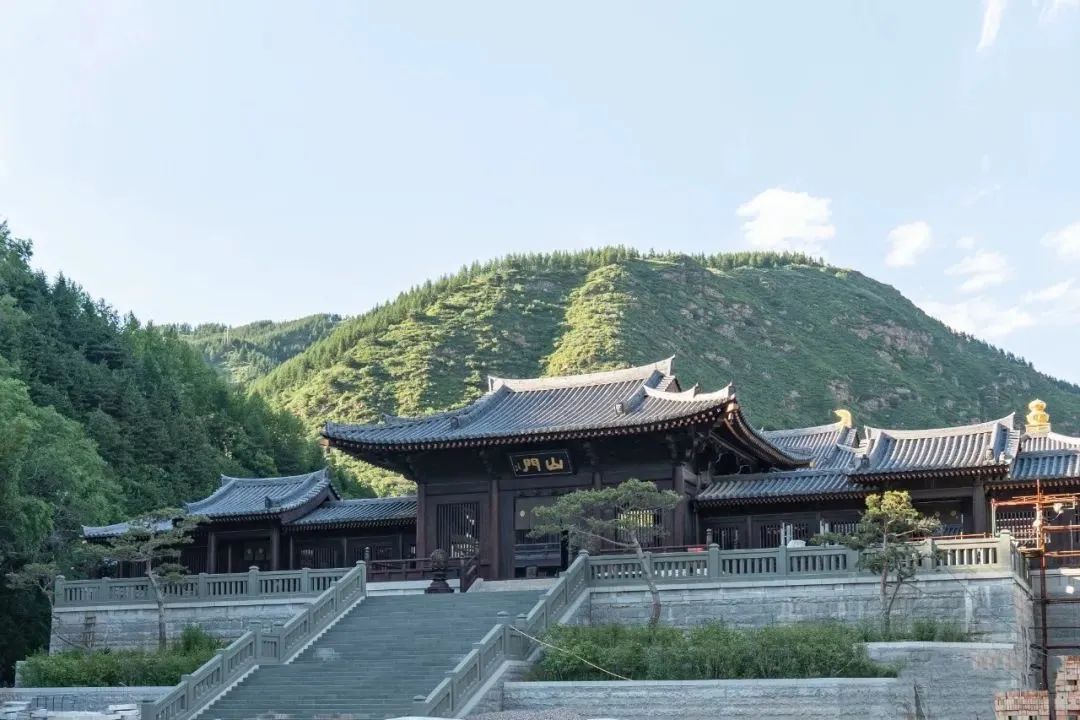

▲山门|日景

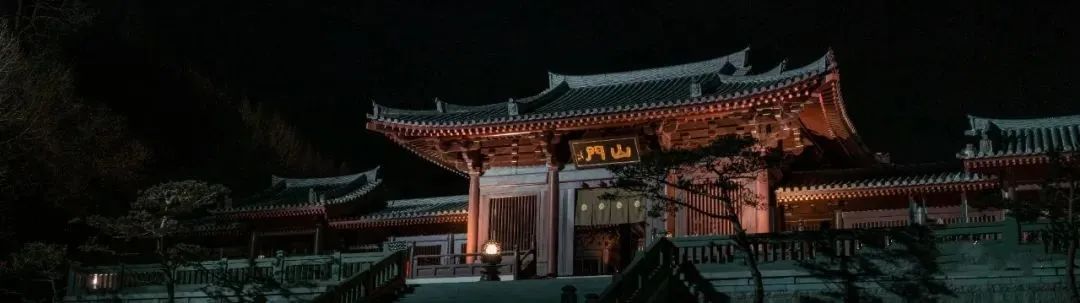

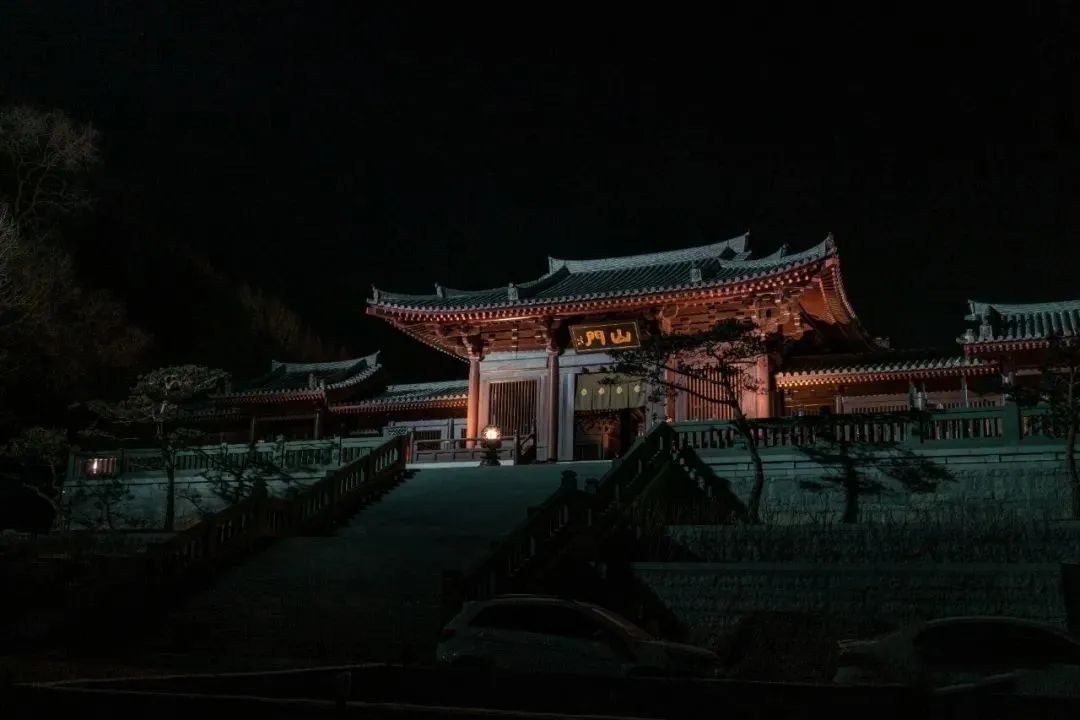

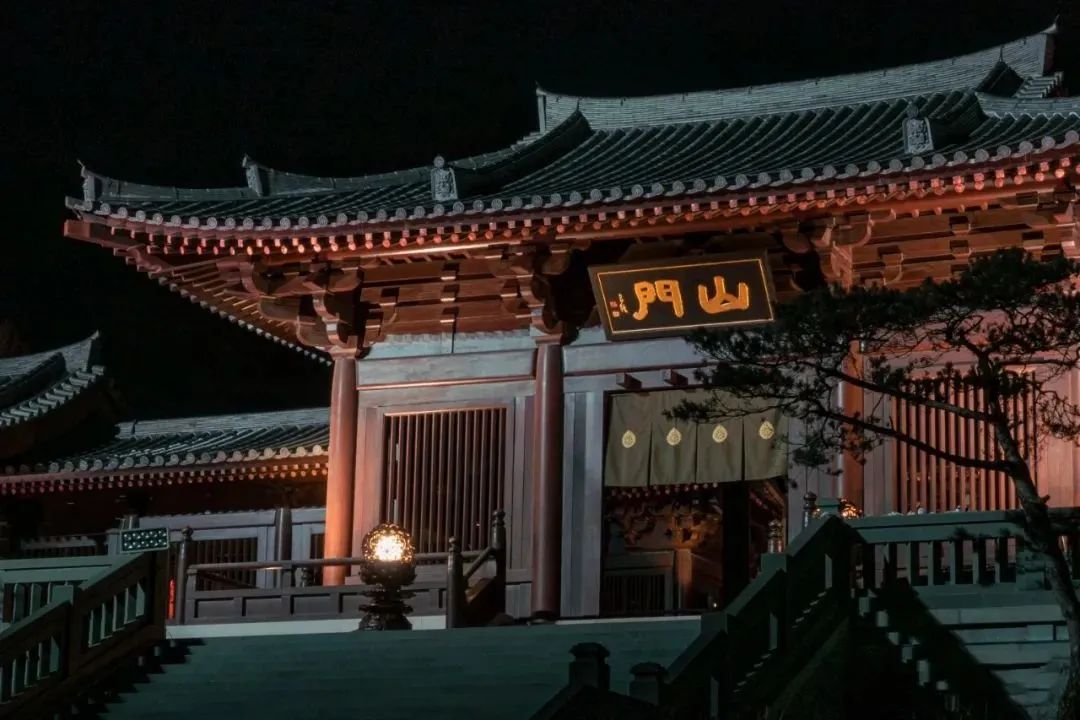

▲山门|夜景

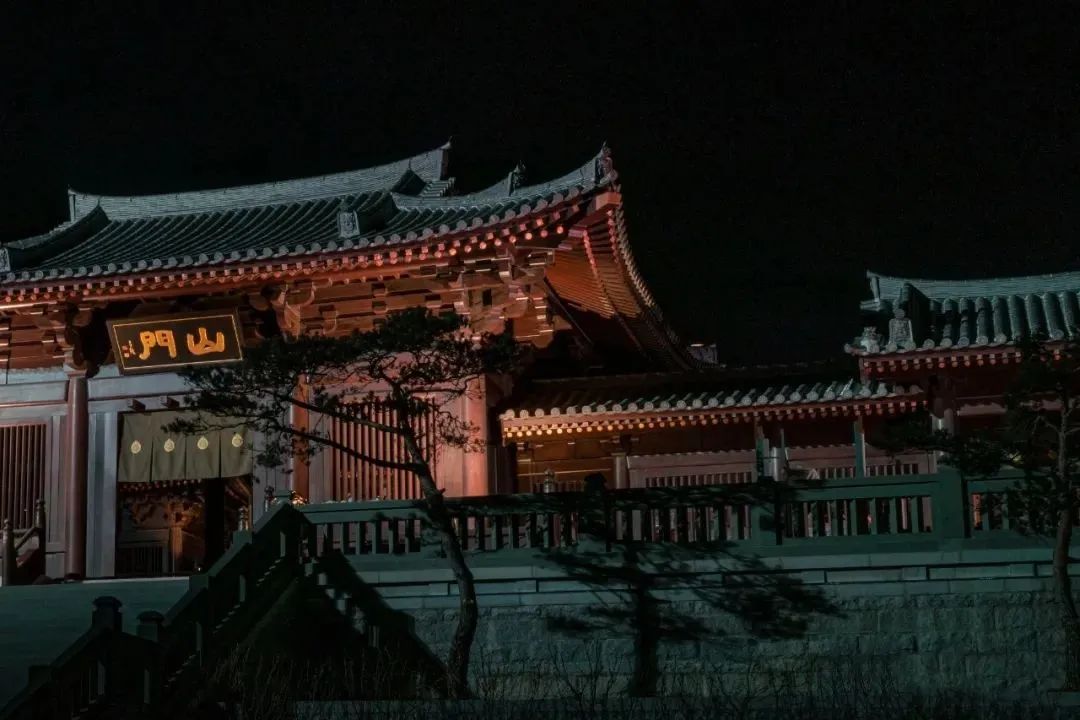

▲山门|夜景细部

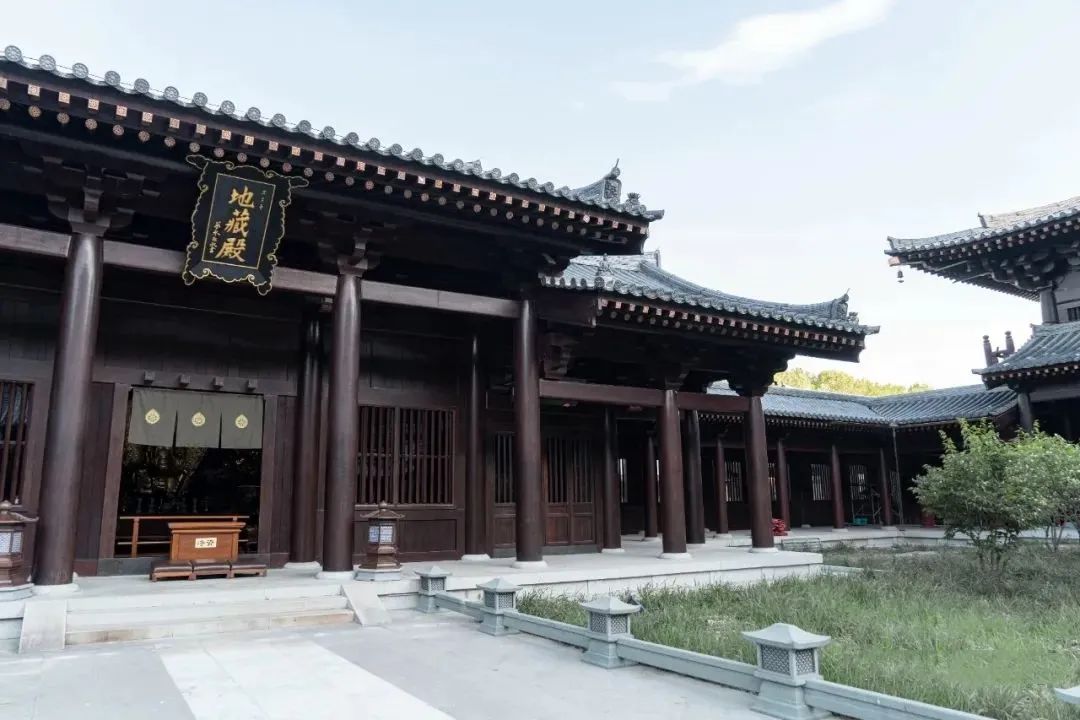

▲地藏殿|日景


▲地藏殿|夜景

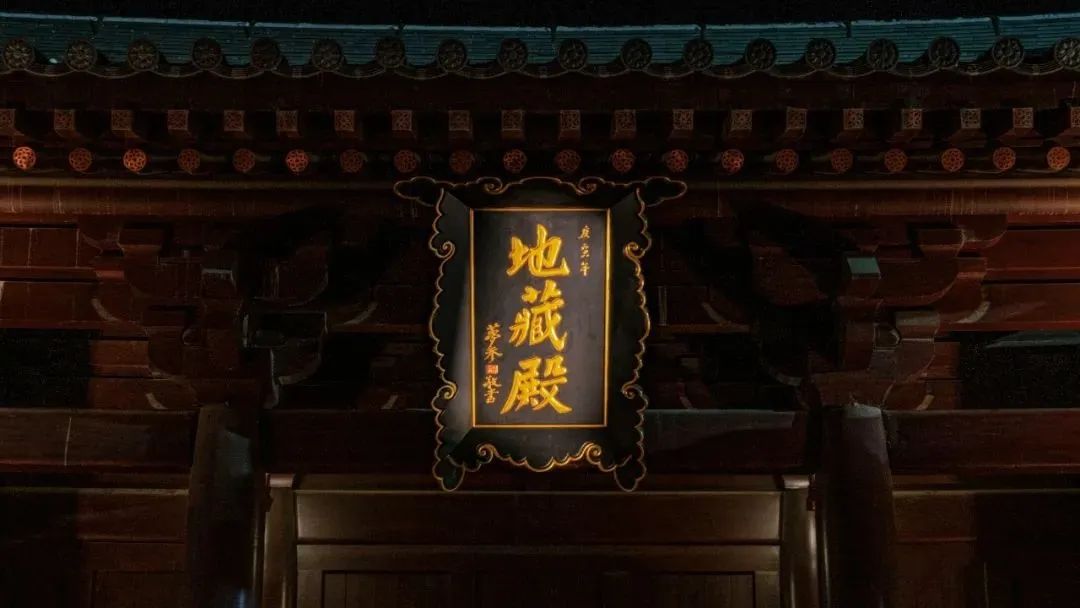

▲地藏殿|夜景细部

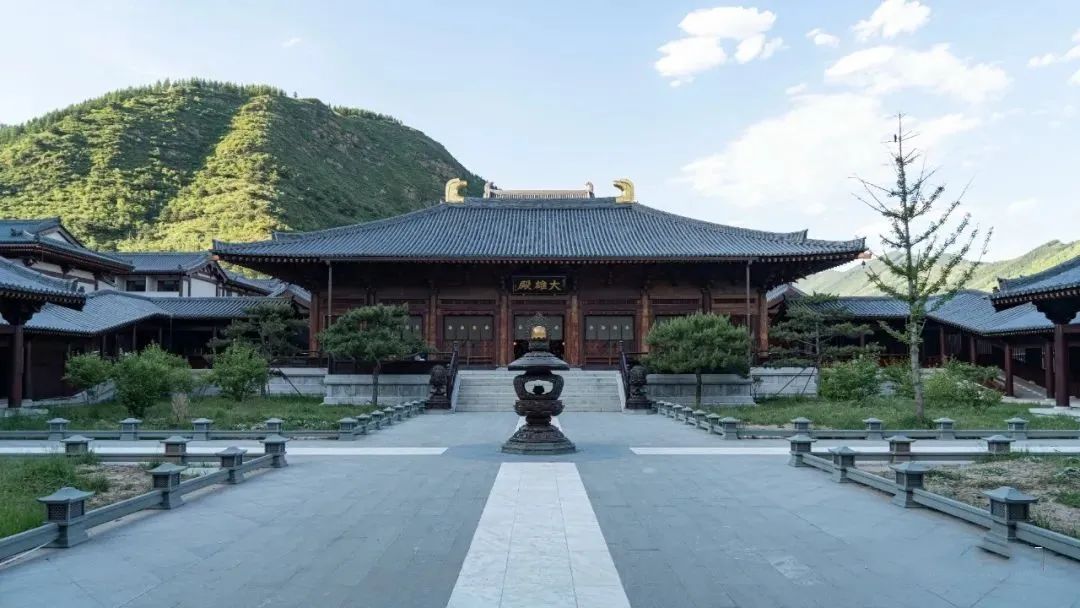

▲大雄殿|日景


▲大雄殿|节日场景


▲大雄殿|法会场景

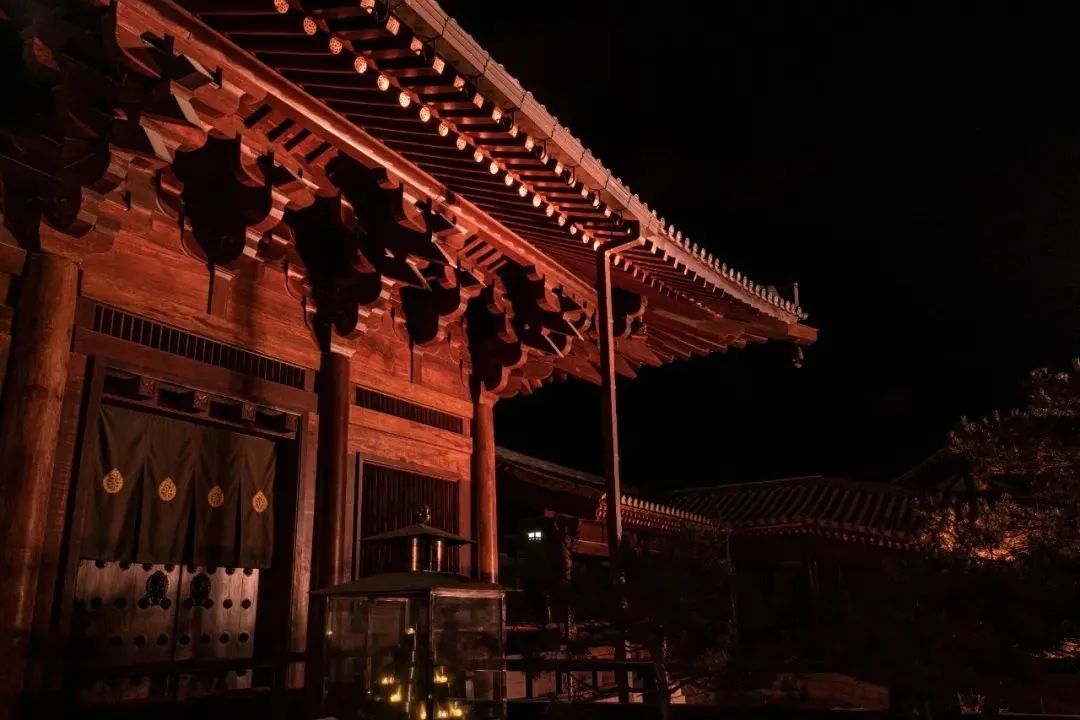

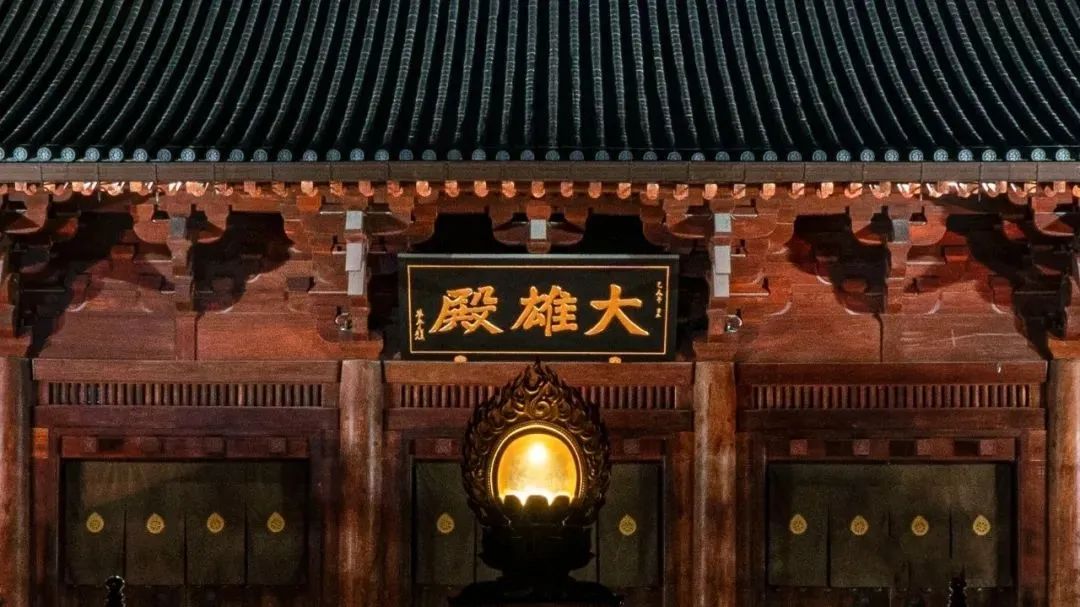

▲大雄殿|夜景细部


▲天王殿|弥勒佛

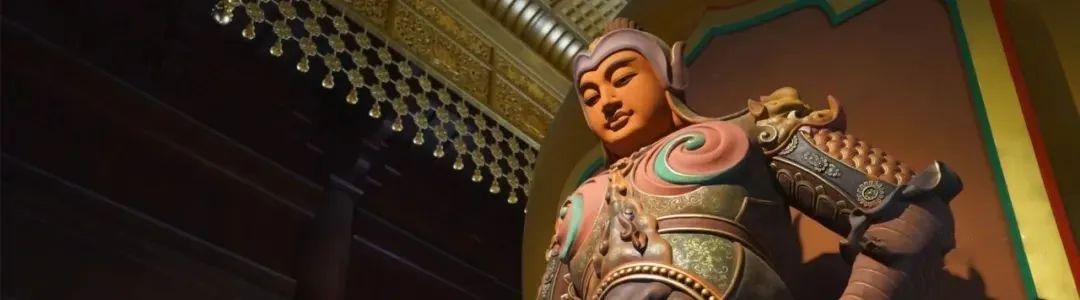

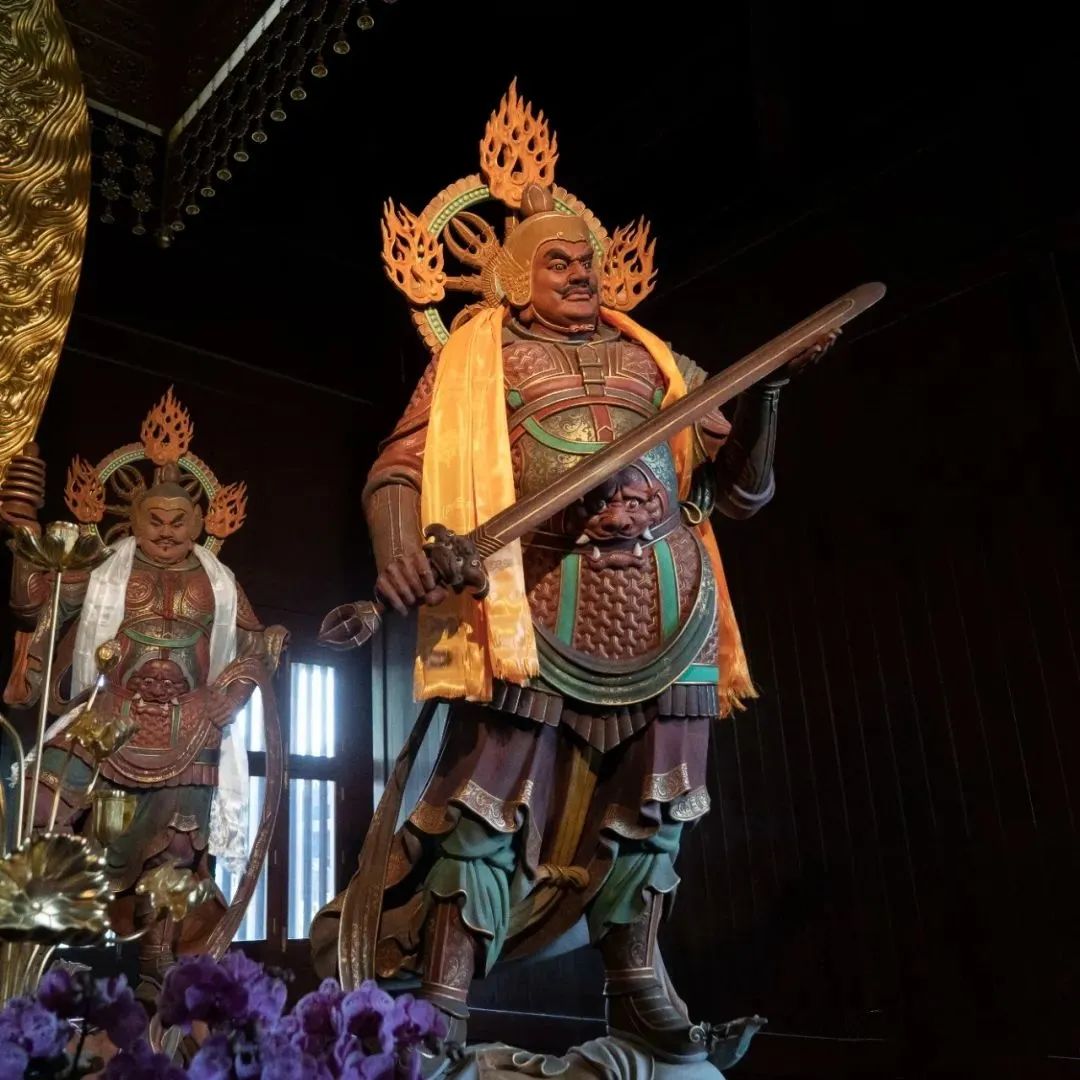

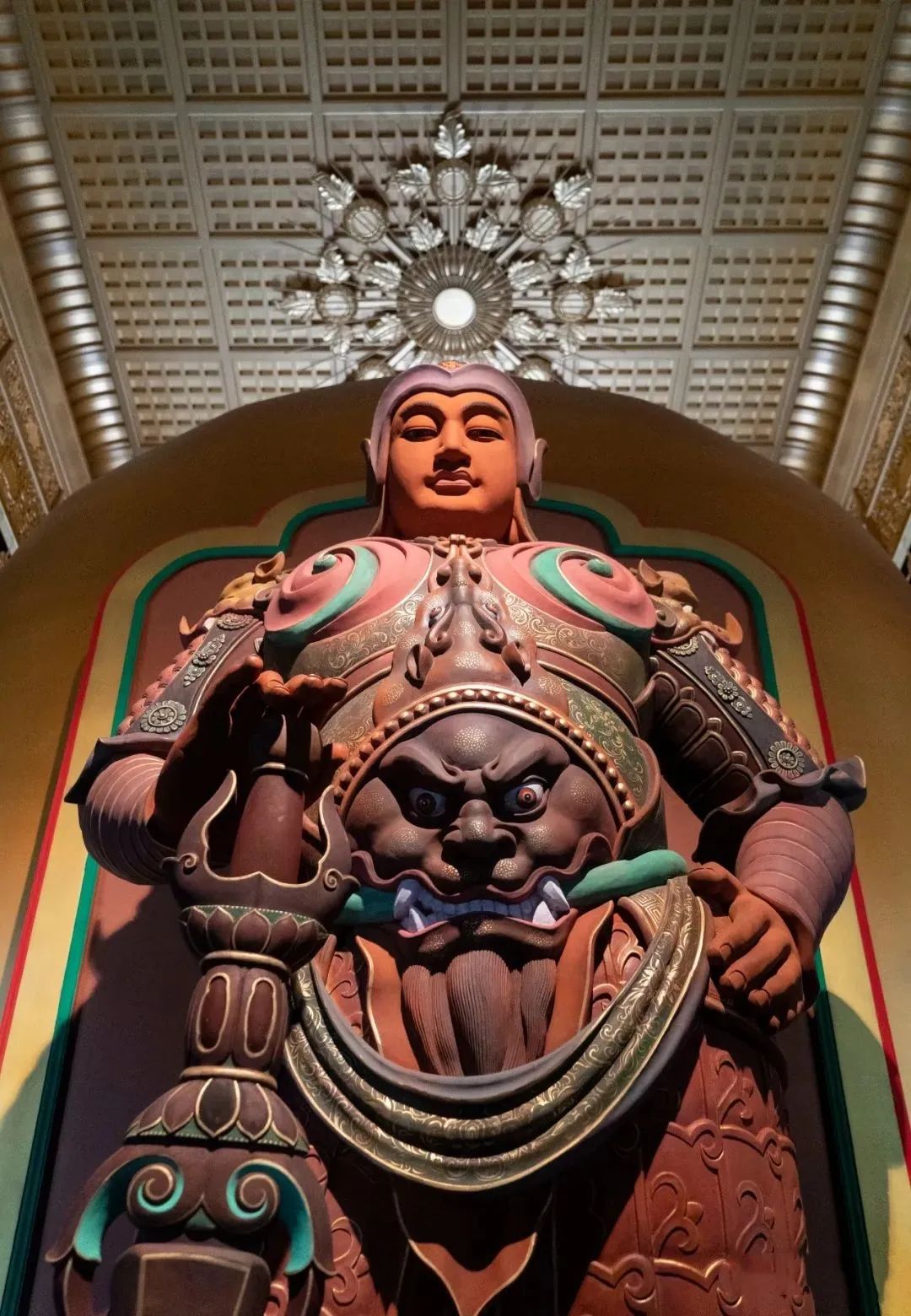

▲天王殿|护法天王


▲天王殿|韦陀菩萨

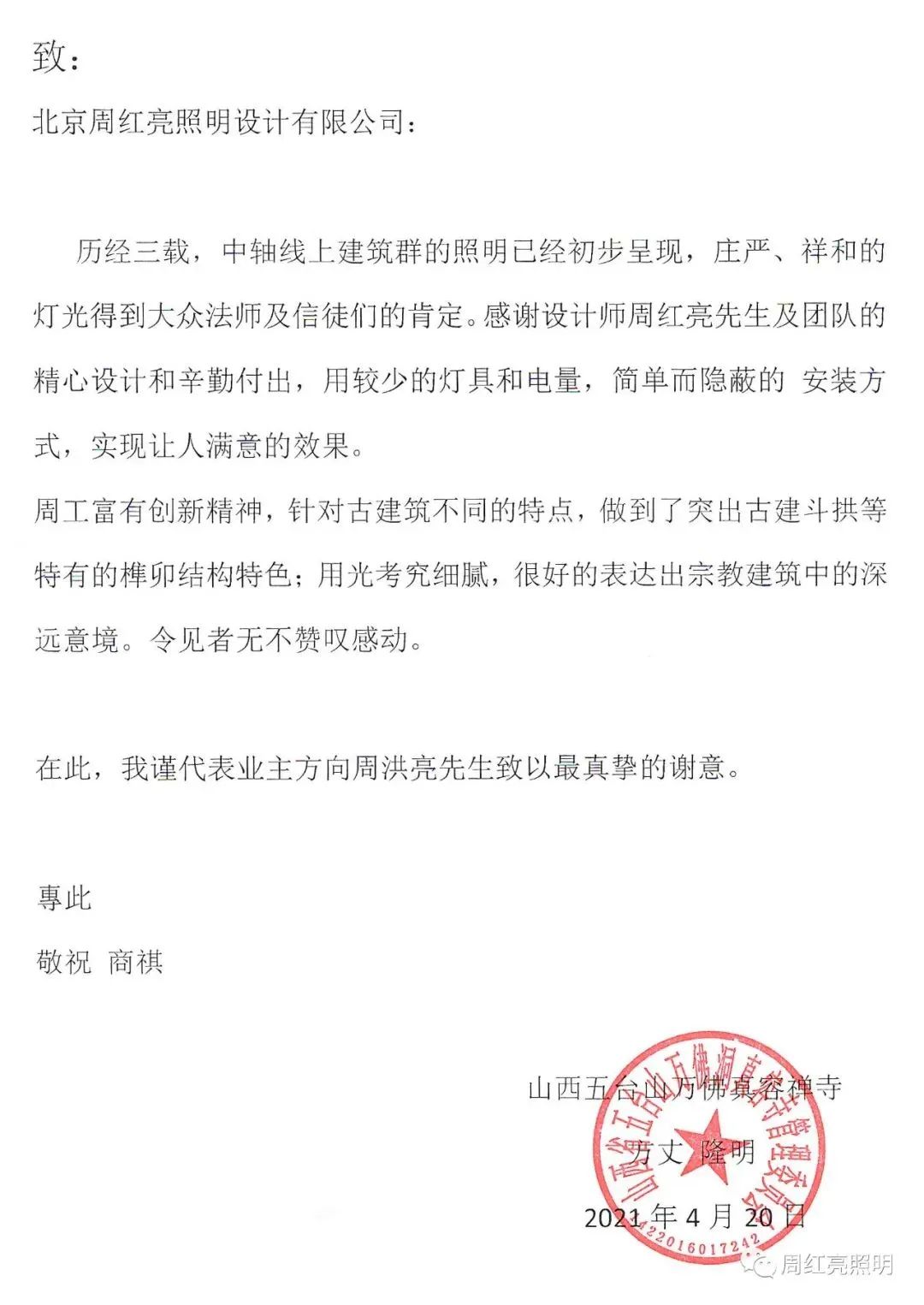

感谢信



工程信息

项目名称:五台山真容寺(一期)照明设计

设计范围:大门、山门、一进院及二进院的建筑及室内照明设计

设计周期:2017年-2021年

业主单位:山西省五台山万佛洞真容禅寺管理委员会

设计单位:北京周红亮照明设计有限公司

设计团队:周红亮、刘梦、朱泽宇、黄悦夷、王纹纹、樊佩、周纹妃

摄影:周红亮

施工单位:北京甲尼国际照明工程有限公司

施工团队:霍超、孙四军、王忠革、陈会武、匡慧宁、廖成健、付志恒、何焯杰

照明特造:北京欧利亚新能源技术有限公司

特造团队:张安军、靳三阳、张强

照明器材:EK、ET、Tons、LiteMatrix、Lutron

Lutron调光支持:北京索沃科技有限公司 张燕刚

EK调光支持:刘助东、邵建坤、梁珊

字体支持:苍耳屏显
