武汉国博中心·汉厅华丽亮相:山川鼎秀,寒梅报春

2022-10-13


一座英雄的城市,

一个创造奇迹的项目,

一座多功能文化演出场馆,

一套专业的音频系统解决方案。




武汉国博中心·汉厅是一栋集会议宣讲、剧院演艺、商务展览为一体的多功能公共建筑,也是武汉市政府两会的主场馆。作为武汉市重点项目,汉厅以“山川鼎秀、寒梅报春”为设计理念,外形似鼎,总建筑面积约5.5万㎡,据悉,“汉厅开启商演后将主打‘展演结合’和‘文化’两张牌,与武汉市已有的其他文化演出场所差异化发展。”今天科科将详细介绍汉厅的扩声系统,探究它的声音奥秘。

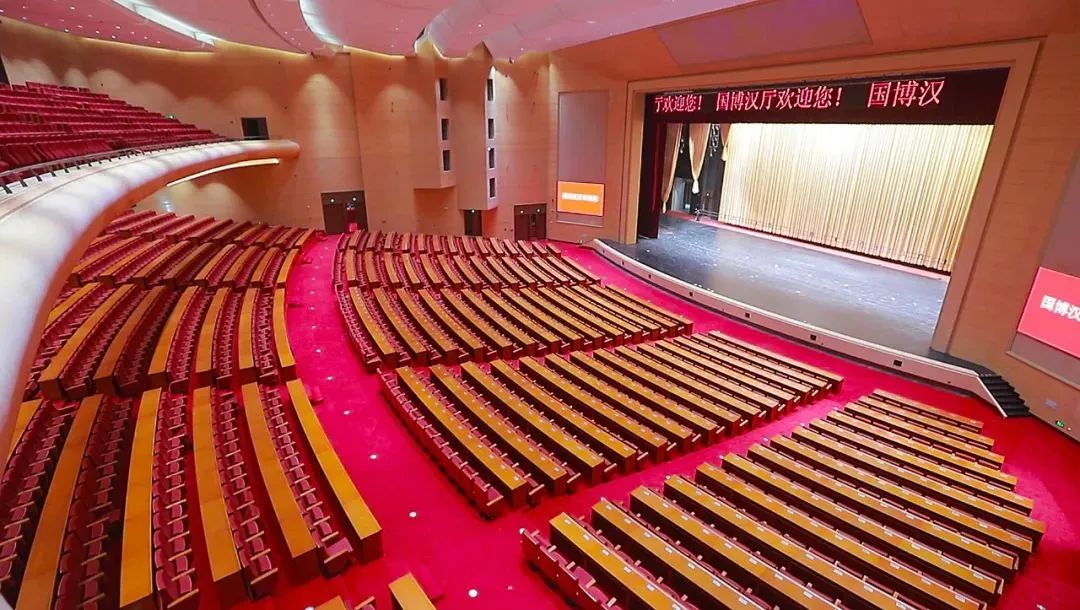

汉厅观众席分为两层,共2350座,其中池座1650座、楼座700座,池座部分均带有会议桌。与传统剧场剧院相比,汉厅面积巨大,其台口到观众席后排进深约41.4m,同时,观众席呈扇形展开,后部最宽部分约50.2m。从声学角度来说,如此宽度和进深的观众席空间,对于声场的均匀覆盖而言具有非常大的挑战。由于汉厅是高端演艺及重要会议场所,因此其对声音的呈现有着极高的要求,在满足设备的安全性与稳定性的基础上还需要保证足够的声压级、优秀的音质以及良好的语言清晰度。与此同时,扩声系统还要具备:

  //

完整性:满足各类文艺演出、会议报告的需要;


超前性:具有很好的可扩展性和兼容性,方便流动扩声系统的安装和使用,并能适应不同的应用形式和观众席布局;


集成性:系统控制设备采用模式化操作,提供足够的接口,从而达到多功能大剧院的技术要求。


毫无疑问,汉厅各类功能设置灵活,可以根据不同需要承办大型商务/政务会议、开幕式演出以及各种规模的歌舞、音乐、合唱、演讲、综合汇演等文化交流活动。但同时,音响承建团队也面临着诸多困难与挑战。首先,汉厅的工程周期短到让人不可思议,因此各工种之间需要见缝插针式的配合,如何在保证时间进度的情况下同时保证工艺和效果是很大的挑战;其次,左右主扩八字墙的空间比较紧凑,开口高度和深度都局限了扬声器的投射,无法选择传统的线阵列扬声器;再者,现场空间过于宽敞,最大宽度达到了50.2米,在如此宽敞的空间做到声场的均匀覆盖也是让技术人员担心的问题。



易科国际技术团队根据项目实际需求并结合产品特性,为汉厅提供了专业的音频系统解决方案。首先,考虑到现场空间的宽度较大且主扩扬声器吊挂空间有限,团队人员合理选用了EAW Anna自适应扬声器,自适应阵列的垂直组合吊挂可以使其在有限的空间里依然保证高性能的品质。



本系统中,左右声道主扩声系统选用了16只EAW Anna自适应扬声器,左右各8只吊挂安装于台口左右八字墙主扩音箱室内,用来均匀覆盖场池座及二层观众席。与典型的线阵列相比,Anna自适应系统极大地简化了安装程序,节省了工程时间;同时,无需依靠调整阵列垂直方向的间隔角度即可实现预期的覆盖范围,即使汉厅的吊挂空间有限也不受影响;此外,扬声器系统辐射范围还可根据使用功能和观众席布局大小进行灵活调整,满足汉厅各类型项目的使用要求。


在暗装的方式下音响室空间通常狭小紧凑。在本项目中,音响室的底部平面距离阵列仅10厘米。如果采用传统线阵列的扩声系统,阵列会形成J字型物理姿态,不仅占用较大的安装空间,J型底部的音箱单元还有可能将声能投射到音响室的底部平面上,导致大部分高频能量无法穿透出来,从而无法覆盖到一部分前区的观众区。选用Anna,它的垂直吊装方式既能节约了安装空间,还能将高中低频单元统一的尽可能靠近透声幕,躲避音响室底部平面对波束的遮挡,最终实现几乎全场的覆盖。

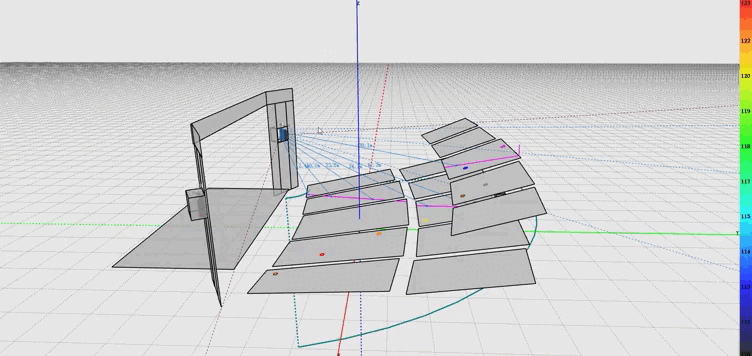

 传统线阵列J型姿态下,底部单元的波束会投射到音响室底部平面

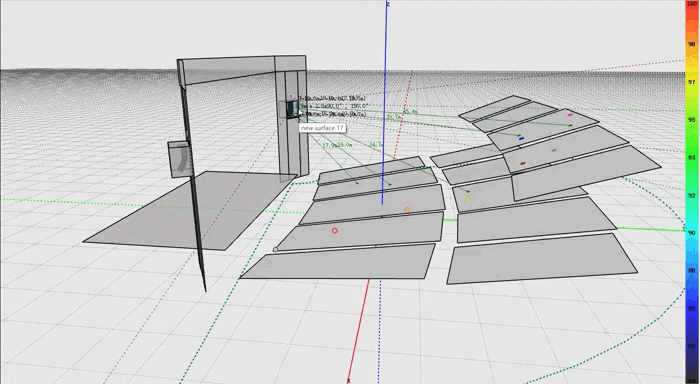

Anna自适应系统垂直安装,可调整波束指向性躲避音响室底部平面的遮挡


中央声道选用MKD1264的组合,分上、中、下三组吊挂安装于声桥,分区覆盖二楼观众席,一楼观众席后区和一楼观众席前区。MKD1264不仅支持多种安装方式,而且其中高频号角可以旋转,方便调整覆盖角度及覆盖区域,从而实现更均匀的声场覆盖。同时,为了增加中央声道扬声器组低频下限,在声桥安装了4只SB528zP超低频扬声器。

左右声道超低频扬声器组选用了6只 Otto自适应超低音扬声器,每组3只放置于台口左右八字墙主扩音响室内,安装方式采用落地堆叠。

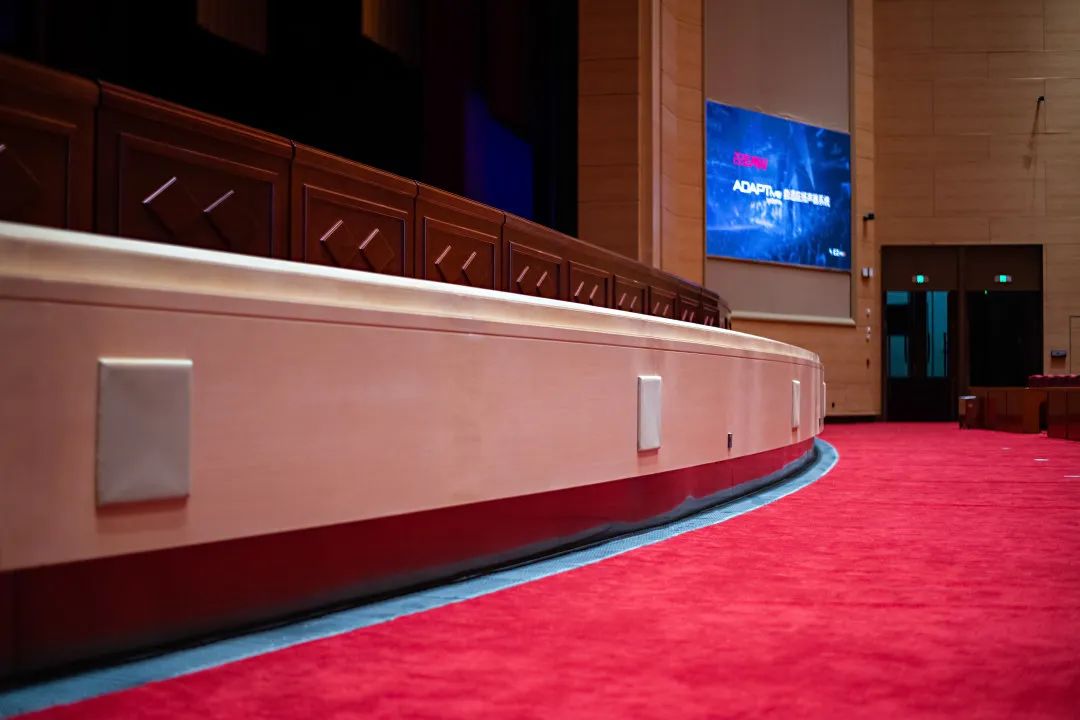

舞台台唇固定安装了多只CMI5,为观众席前排座席补充中高频响应。CMI5是采用同轴设计的超紧凑两分频扬声器,可以提供优秀的指向性控制和均匀一致的听音体验。针对安装位置过高,而造成的两侧主扩扬声器覆盖不足的情况,在左右八字墙大屏下方位置,固定暗藏了MKD896点声源扬声器予以补充。

舞台固定返送扬声器组由VFR159i扬声器组成,同时在舞台台口摆放了多只VFM129i作为舞台流动返送扬声器。

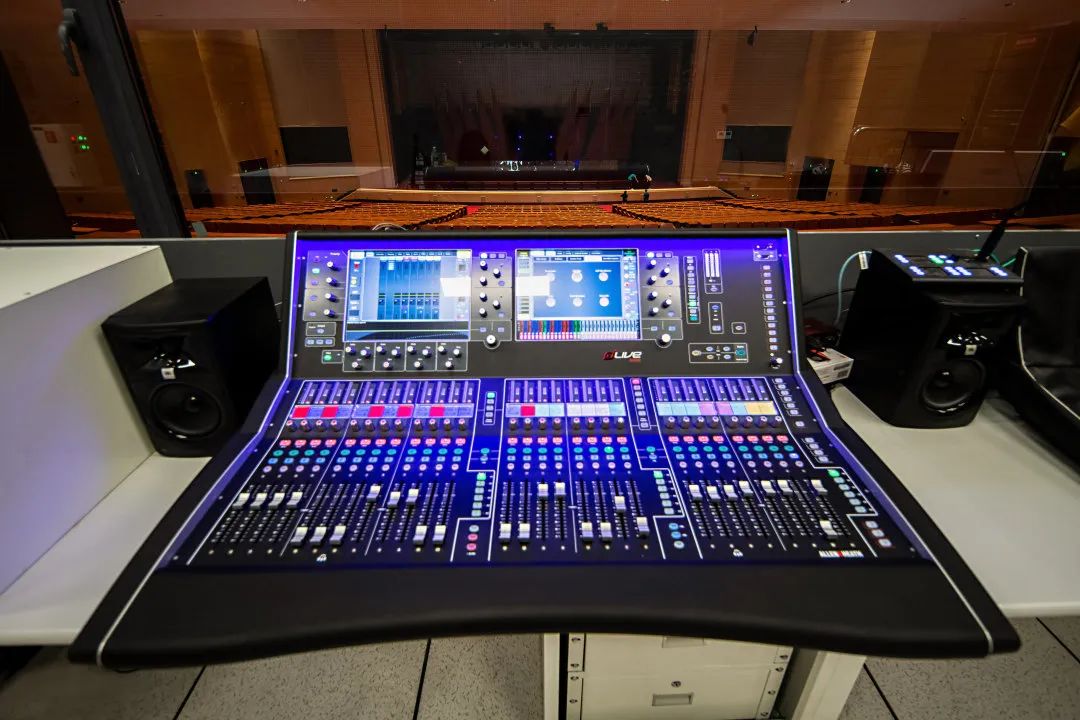

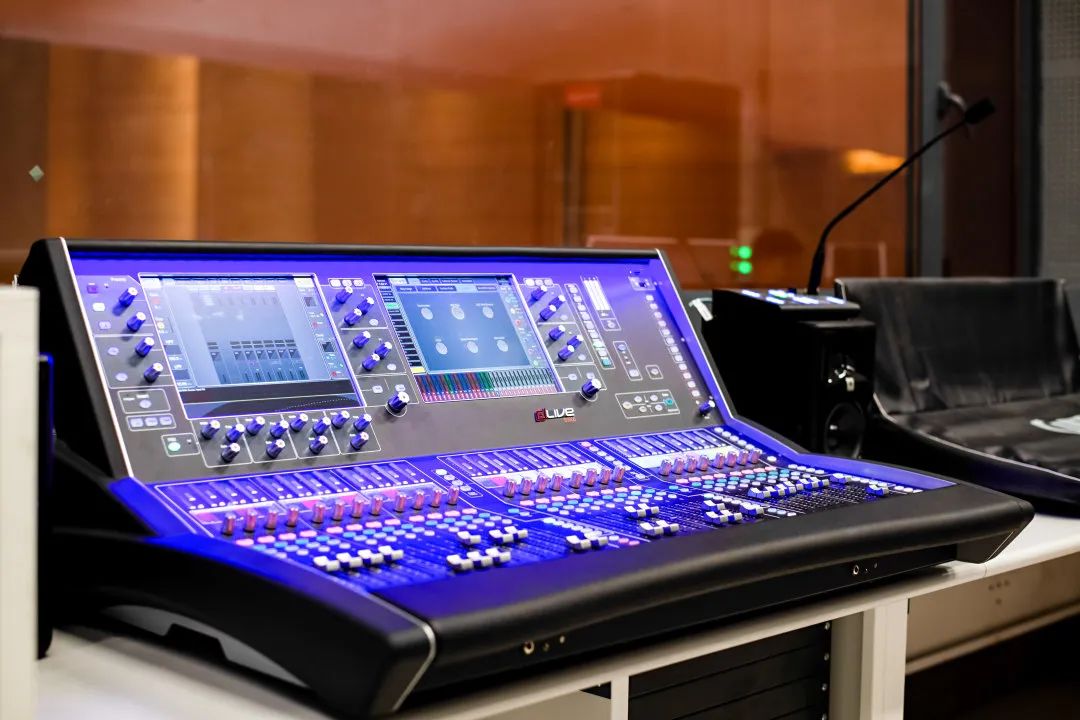

调音台选用一主一备两张Allen&Heath dLive系列产品,dLive S5000作为主控数字调音台,dLive C3500作为备份数字调音台。为保证绝对安全可靠,整套系统运用了先进的数模自动备份系统。

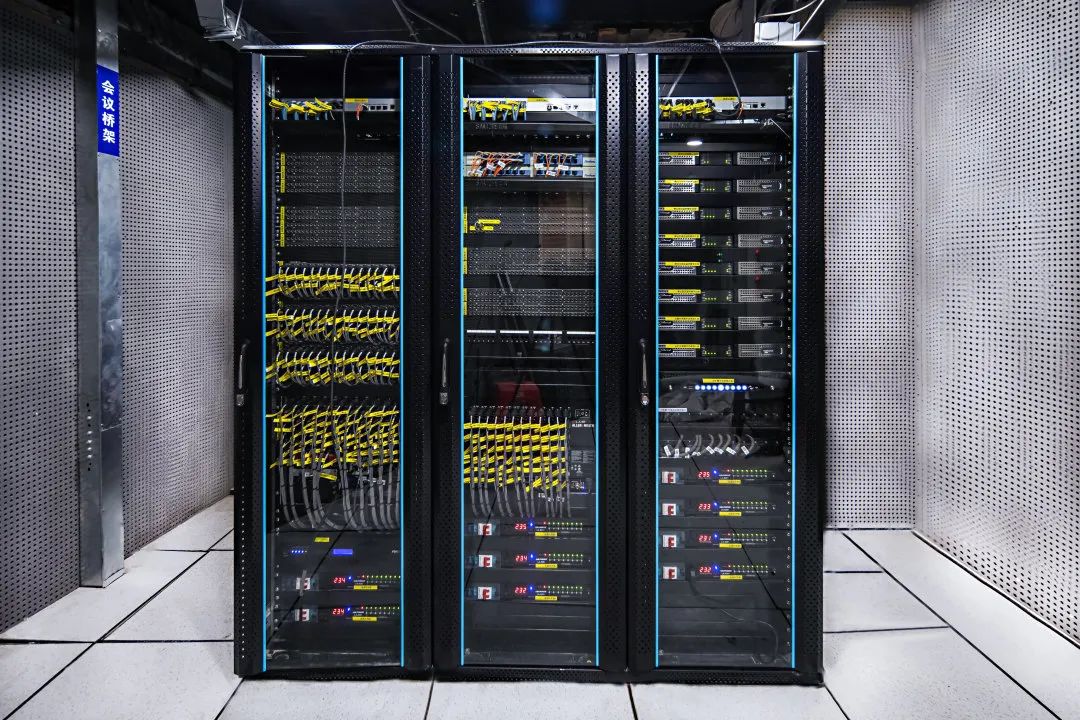

功放系统选用了不同型号的Powersoft Quattrocanali系列功率放大器,分别驱动台唇、超低频及固定返送扬声器组,拉声像扬声器组则由Duecanali 804 DSP+DANTE驱动,中央声道扬声器组由X8 DSP+DANTE提供动力,并通过Dante连接到相应的DSP设备和调音台。



武汉国博中心·汉厅的扩声方案合理选用了EAW Anna自适应扬声器,从而有效解决了安装空间有限的困难,并保证了超宽空间声场的均匀覆盖,可以说是本项目的一大亮点。虽然汉厅项目在工期中面临巨大压力,但易科国际技术团队仍将专业精神表现得淋漓尽致,用辛勤汗水保证了扩声系统的如期交付和优秀呈现。


来源/易科国际

*部分图片来源于网络
