只因忽略了这一点,有可能误会你的LED控制器出现问题

原创 2018-09-02

  • 0
  • 0
  • 0

随着LED控制领域的快速更新,各种新的问题也纷纷产生,有时甚至会掩盖一些“老问题”的痕迹,使得故障检测走入误区。

近日,思域科技的工程师就遇到过这样的问题。

问题起因

根据客户反映,当使用思域控制器测试效果时,LED显示屏会经常出现闪烁的现象。

可是,在接线相同的情况下,客户更换其他品牌的控制器后,闪烁问题却消失了。

这样看来,正是思域控制器导致的问题发生。

为此,客户希望我们能提供解决方法。

检查过程

首先,针对客户LED显示屏所使用的驱动IC,工程师尝试修改不同的程序方案,可是并未能改善情况。

随后,工程师前往现场实际调查发现,客户在测试思域控制器时播放的效果,与其他品牌控制器的效果有所差异,思域的效果色彩更丰富、颜色更亮。

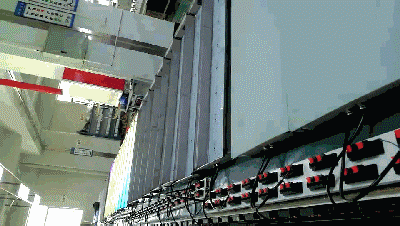

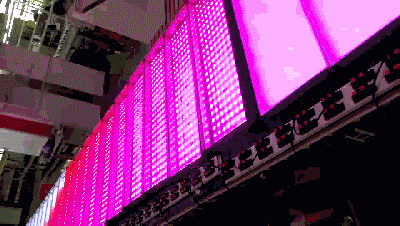

思域控制器的效果】

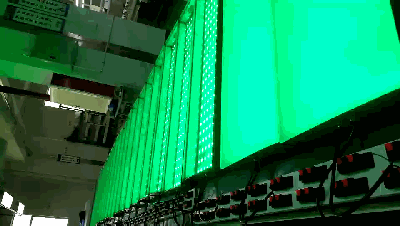

其他品牌控制器的效果】

为查证问题所在,工程师随即在其他品牌控制器上制作了类似的色彩丰富、高亮度的效果,结果——LED显示屏同样出现了闪烁问题。

于是,初步结论很明显:故障并非出自于控制器身上,而是效果的影响。

解决问题

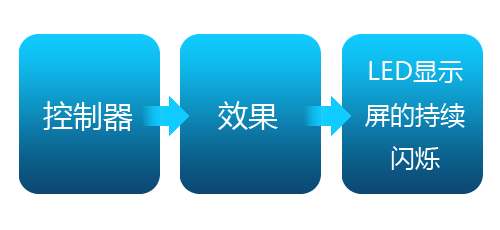

可是,单纯的效果出错,并不会造成LED显示屏的持续闪烁。

如果效果只是契机,那么问题的根源应该在LED显示屏或电源等硬件设备上。

针对现场测试的接线形式,工程师发现在播放黑白效果时,LED显示屏更容易出现闪烁,而这正符合电源问题的一种——LED显示屏供电功率不足的情况。

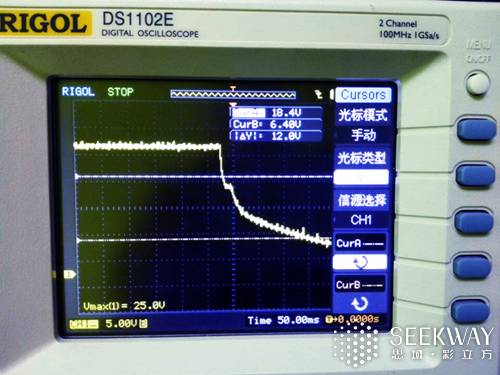

接下来,通过示波仪的测量结果,也印证了工程师的判断。



在播放问题效果时,电平曲线瞬间从25V往下跌,灯条达不到正常供电水平,此时LED显示屏出现闪烁。而在减少每个电源所带的LED灯具后,播放同样效果,电平始终处于22V以上,闪烁现象也消失了。

到此,最后的答案终于揭晓,证实为LED显示屏的电源供电功率不足。

原因总结

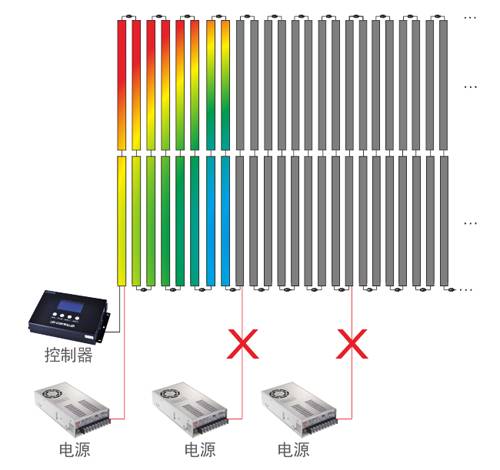

最初测试时,问题效果的色彩较丰富、亮度较高,对开关电源的功率要求更高。然后,在现场开关电源供电不足的情况下播放该效果,则导致后端LED显示屏的电源进入输出保护状态,485信号总线的电平被拉低,连锁引起前端LED显示屏出现闪烁现象。

因此造成了其他控制器运作正常,而使用思域控制器却出现问题的假象。

这次案例提醒了所有思域工程师,在影响因素众多的今天,就算只是忽略了一点,也有可能让整个故障判断走进误区,影响到为客户提供的快速解决服务。

江门思域科技提供【技术支持】

关于LED控制的常见问题及解决方案

具体操作如下:
