揭秘:新疆建设兵团电视台演播室及会议室等幕后的音频系统

2021-08-17

新疆建设兵团电视台


新疆,作为中国西北边陲的第一大省,总面积占中国国土面积的六分之一,其远居内陆的地理位置使得外界对其了解为之甚少,也给新疆蒙上了一层神秘的面纱。冰川雪岭、戈壁瀚海、草原湖泊在这里共生,自然景观瑰丽多彩;灿烂辉煌的“丝绸之路”穿梭于此,将古代中国与世界联系起来,使新疆成为多种文明的交汇之地,独具异域风情。世界,对新疆充满渴望;而新疆,也需要将这片神秘土地上发生的故事向世界讲述。


新疆兵团电视台是国家广电总局批准的省级电视台,属于“十三五”规划重点文化产业项目,隶属于新疆生产建设兵团。该台覆盖了乌鲁木齐和新疆生产建设兵团12个地区,包括兵团人口200多万、自治区人口1000多万,旗下有兵团卫视、兵团之声等多个频道,是我国独具特色的边疆优势媒体。


旗下新闻频道


易科为新疆建设兵团电视台1500平方米演播厅、400平方米演播厅、审片室及会议室提供音频系统。

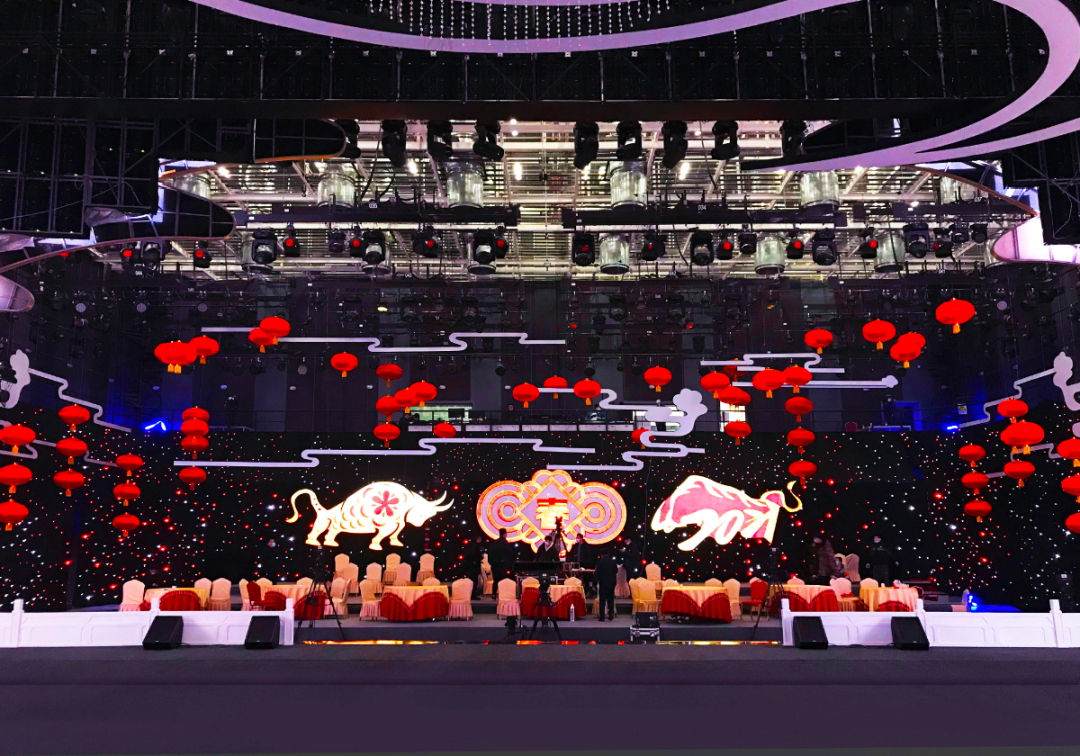

   -1500平演播厅-

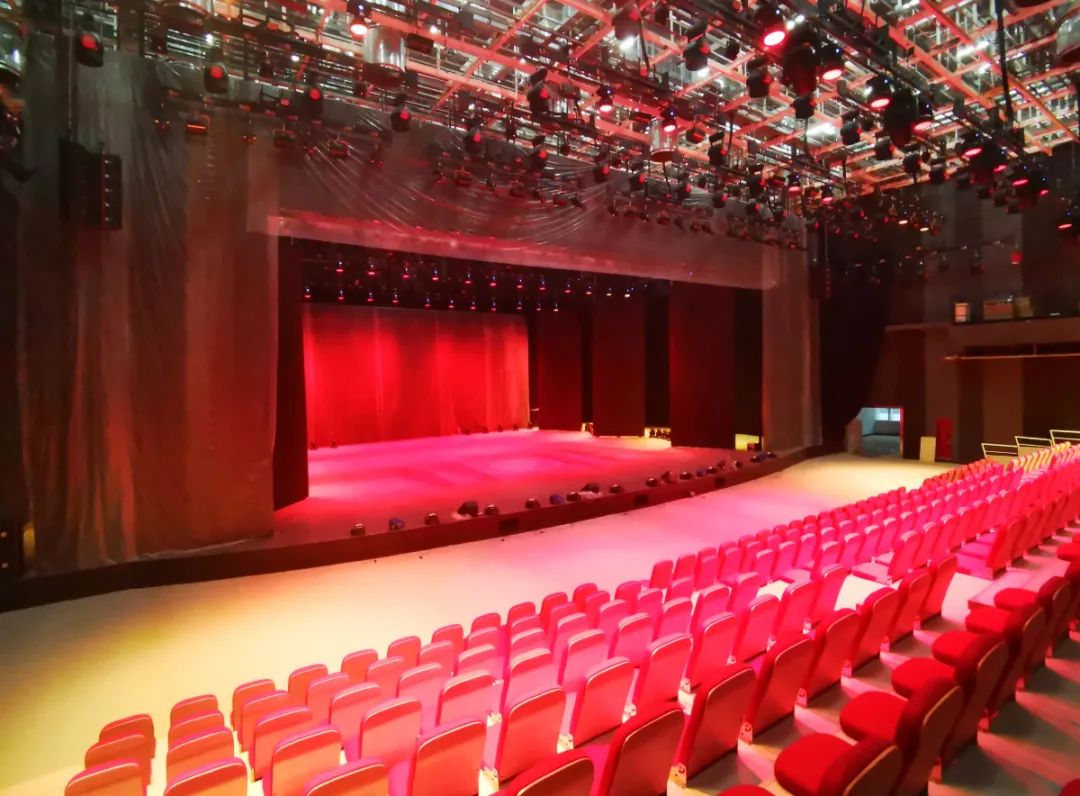

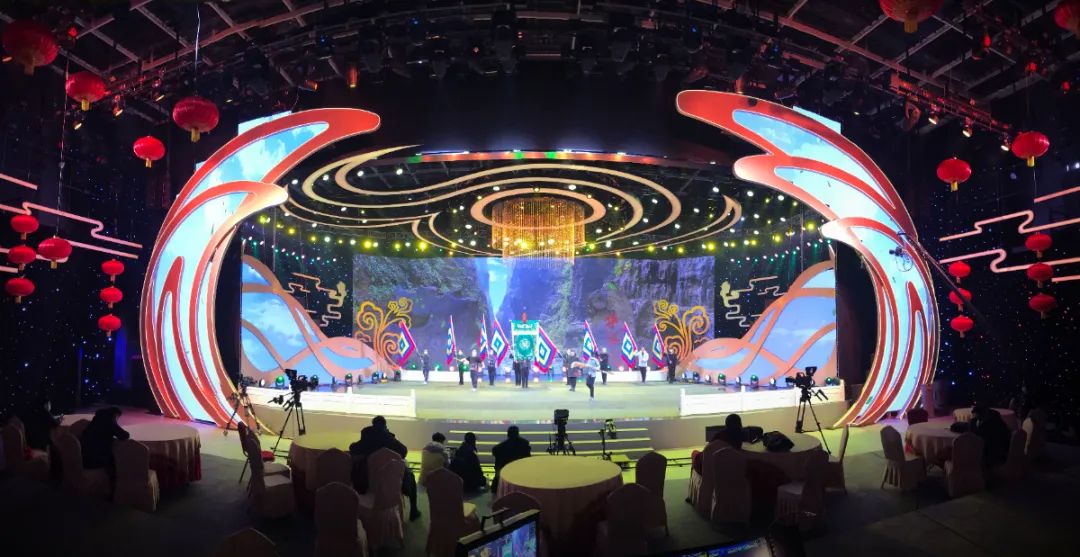

1500平米演播厅集各类专项演艺、大型访谈、文艺汇演、综艺选秀等制作功能于一体。整个音频系统采用主、备Dante数字网络加模拟链路备份架构,主、备调音台输出Dante信号,经混音机架进入网络交换机,再送至有源主扩扬声器阵列和经由内置DSP功率放大器驱动的其他无源扬声器进行扩声。在此基础上,再单独从混音机架接入一条模拟链路以加强安全保障。

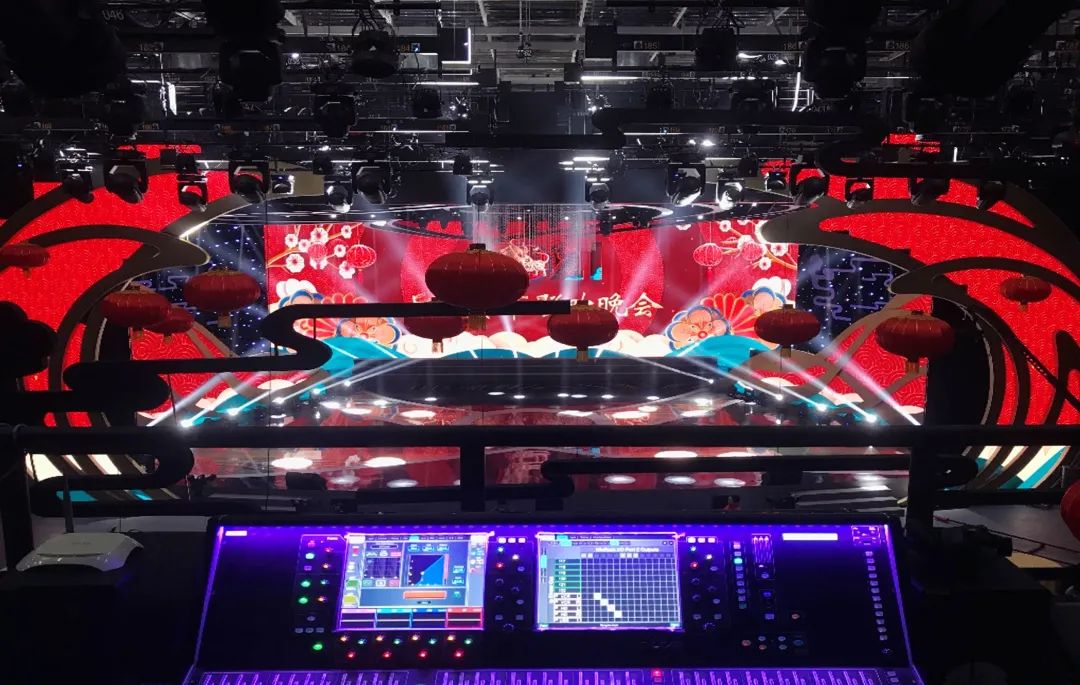

1500米演播厅中,主备调音台都选用Allen&Heath旗舰产品dLive S7000,搭配DM64混音机架。dLive调音台可快捷地调用多种预设模式,如访谈类节目、综合文艺演出等,场景转换更加灵活。两个dLive台面接入同一个混音机架,实现操作上的镜像功能,实时备份调音师的所有操作控制。混音方面,调音台内置的多种多样的DEEPProcessing效果器为不同节目的音乐制作提供了便利。



考虑到演播厅控制室较为封闭,不便于现场调音工作,专门设置流动调音位,dLive混音机架和调音台界面分离的设计,只需将调音台界面搬到流动调音位即可使用。

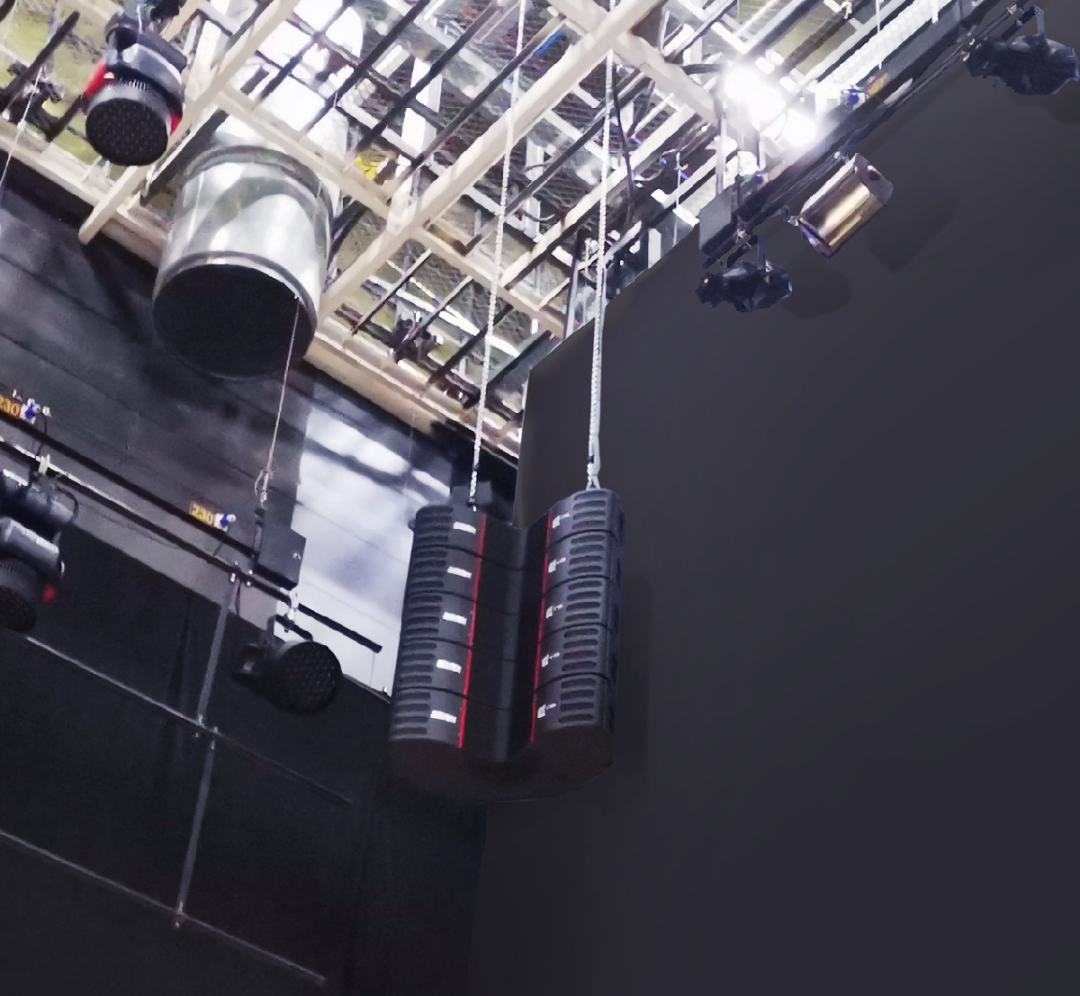

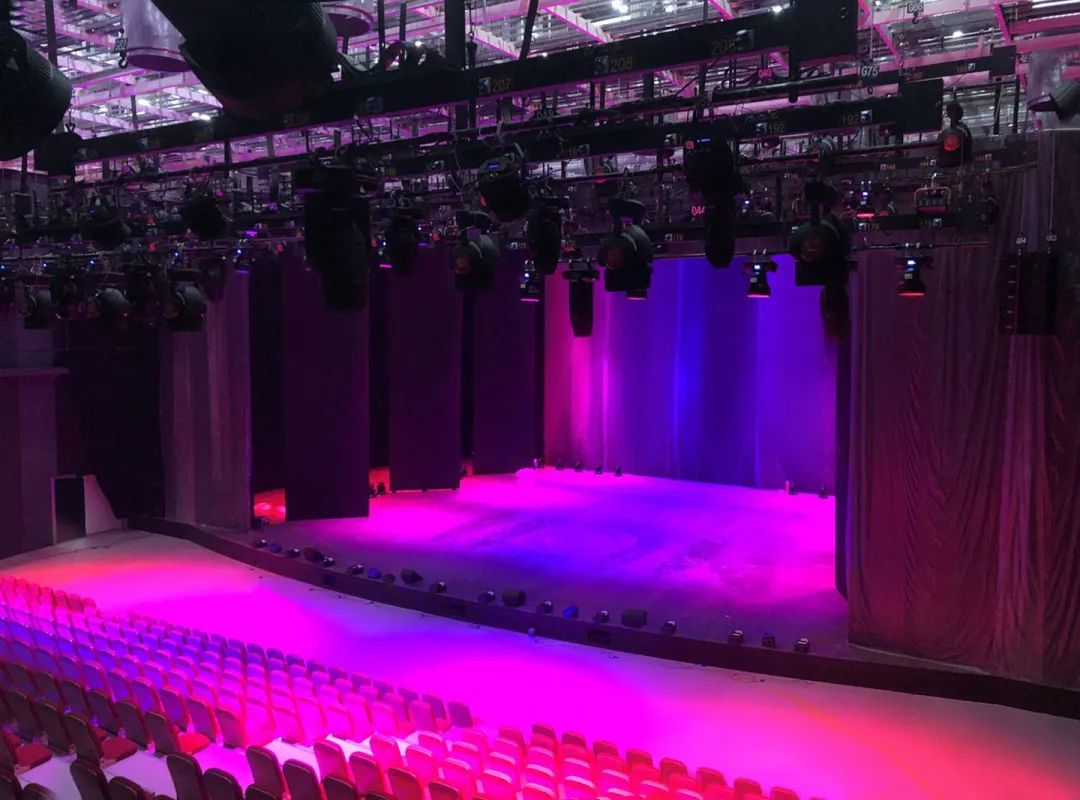

主扩系统选用EAW Anna自适应系统,在舞台口两侧6.2米处以向内水平旋转20°吊挂L/R每组各5只Anna扬声器。



此外,搭配4只EAW Otto自适应超低扬声器,落地安装在舞台口两侧,以强化低音震撼感和冲击力。

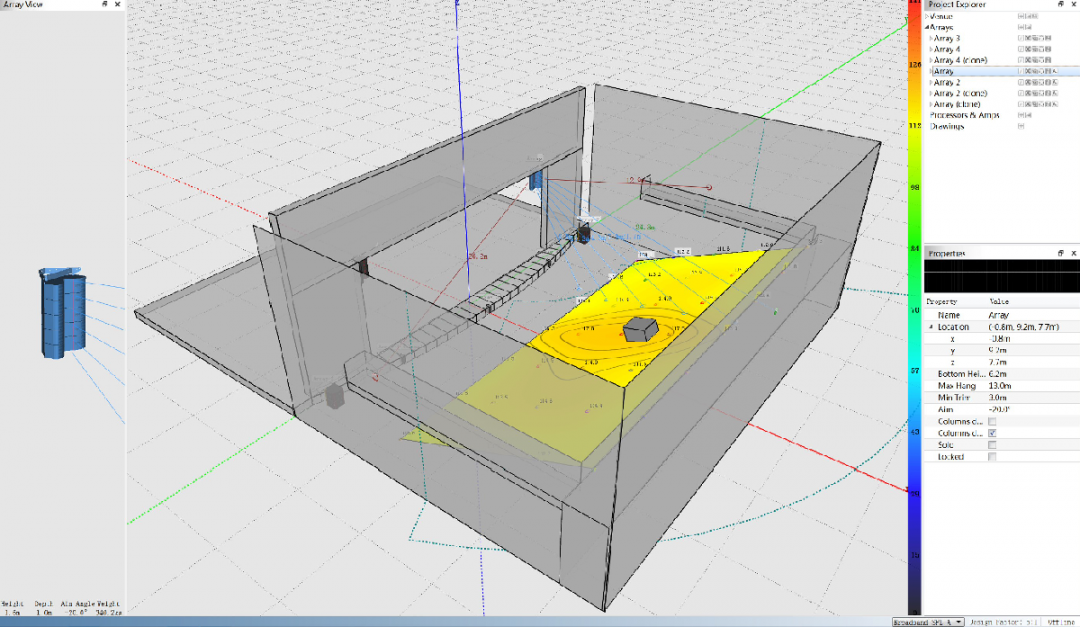

由于本演播厅的多功能性,观众坐席位置需要根据不同节目需求进行调整变动,因此,Anna自适应系统可变指向的特点就成为其一大优势。无需调整阵列垂直方向扬声器间的扩散角度,只需在建模软件中进行简单调整,即可达到预期的声场覆盖,并获得听音面的精准覆盖,同时,实现一致的频率响应。



为了补充观众席前场的覆盖,选用3只EAW MK8126i扬声器采取左中右方式作为台唇补声暗装在台口,选用EAW MK2394i扬声器作为固定舞台返送吊装在舞台上方,EAW VFM129i扬声器作为流动监听系统。



上述无源扬声器共采用3台Powersoft Quattrocanali 4804 DSP+Dante功放进行驱动。

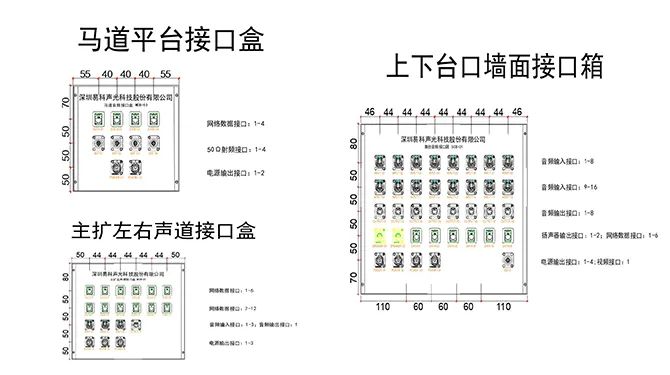

另外在演播厅内预埋多个供外接使用的多媒体接口箱,Dante、模拟信号皆可接入,即插即用,增强系统可扩展性。



   -400平演播室&审片室及会议室-

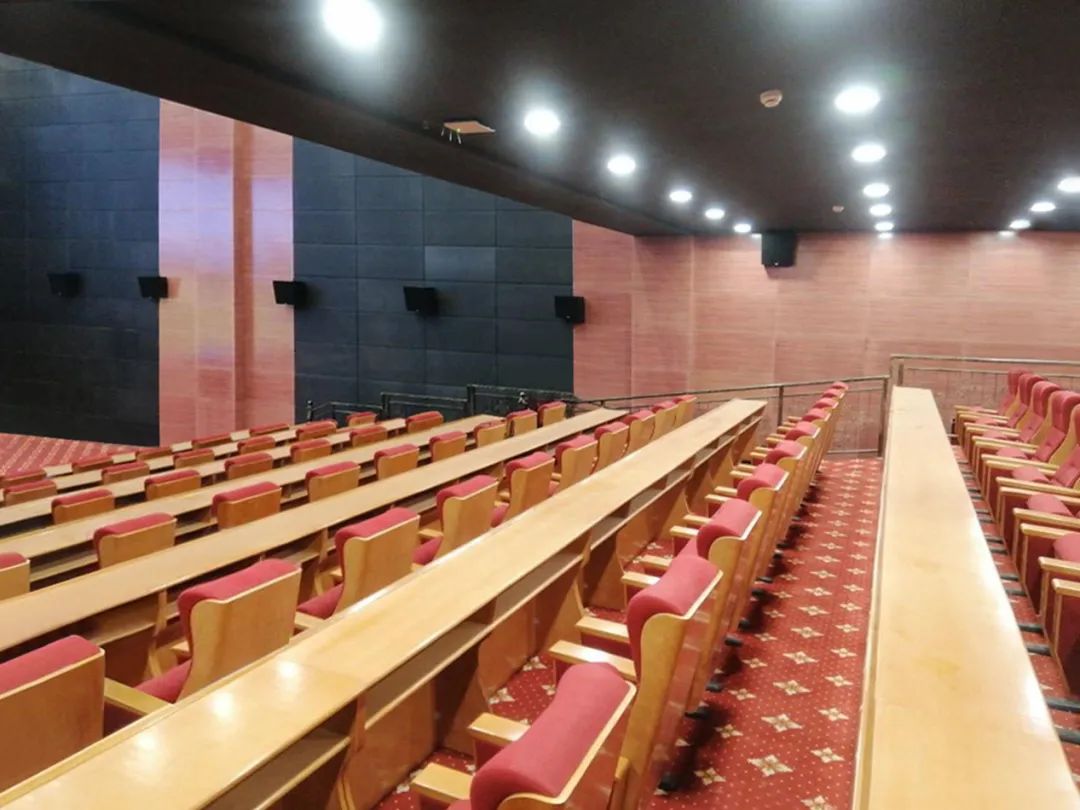

400平米演播室主要满足中小型节目录制的需求,如录制电子音乐、流行音乐;访谈类节目;小型室内乐、民乐;曲艺、小品等节目,审片室及会议室主要进行影片放映、会议等,两者系统配置基本类似。

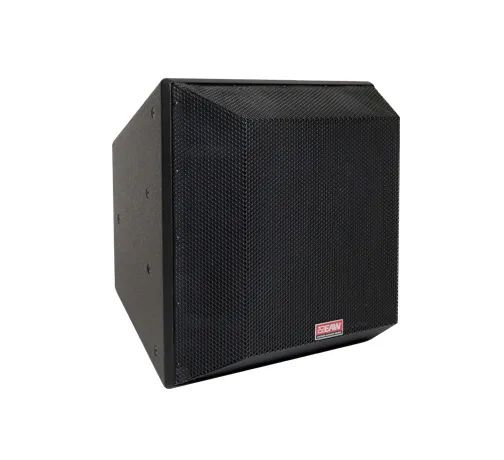

调音台使用Allen&Heath dLive C2500调音台,搭配CDM32接口箱使用。主扩扬声器选用了EAW QX394两分频点声源扬声器,QX系列扬声器单元对称设计,具有高输出电平及卓越的保真度等特性。箱体紧凑、呈梯形,安装美观灵活。搭配SB528zR超低扬声器使用,配合Powersoft Quattrocanali 4804 DSP+Dante功率放大器,实现中高频明亮细腻,低频动态足的扩声效果,不论是音乐还是人声,都能保证极具质感的扩声效果。



   -精细施工&专业交付-

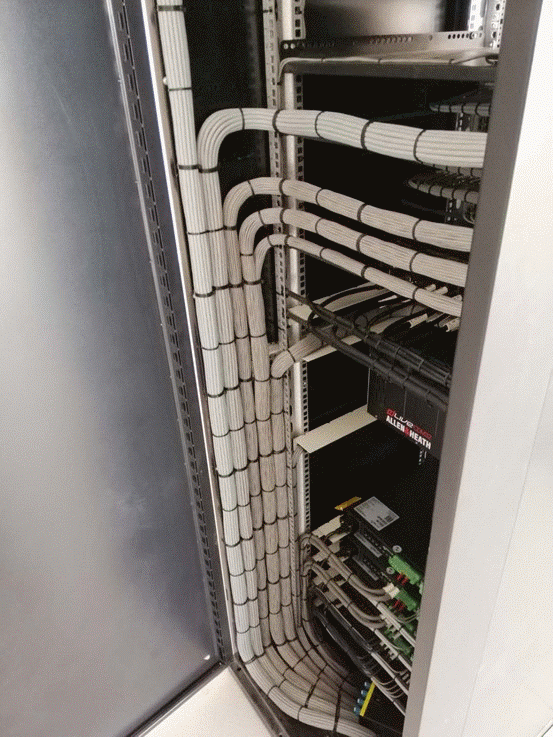

交付方面,所有线路的敷设均采用钢管穿管敷设,走线整齐、分类捆扎,易科团队的专业与付出也得到了业主的认可和赞许。


(来源:易科国际)
