时下 ，一个更疯狂的问题摆在我们面前：一条光纤环网，到底能“吞”下多少东西？

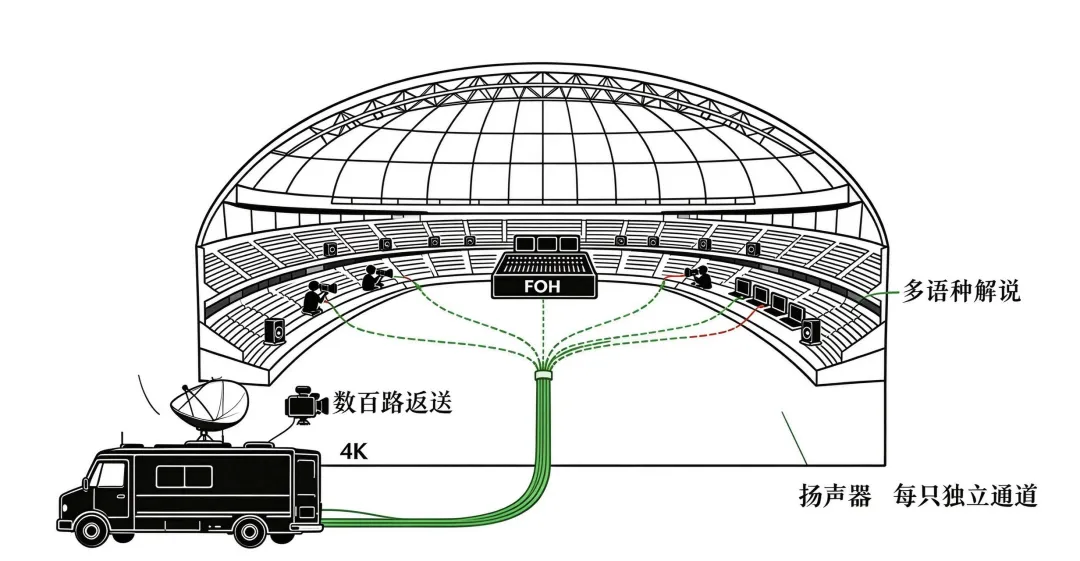

我们走进一场超大型体育赛事的公共信号制作现场。

穹顶之下，导播在转播车里盯着无压缩 4K 的监视器，评论席上六种语言的解说同时开口，扩声、 内通、摄像机返送、灯光在各走各的线，数百路信号在等待分发 。

传统传输架构早已喘不过气

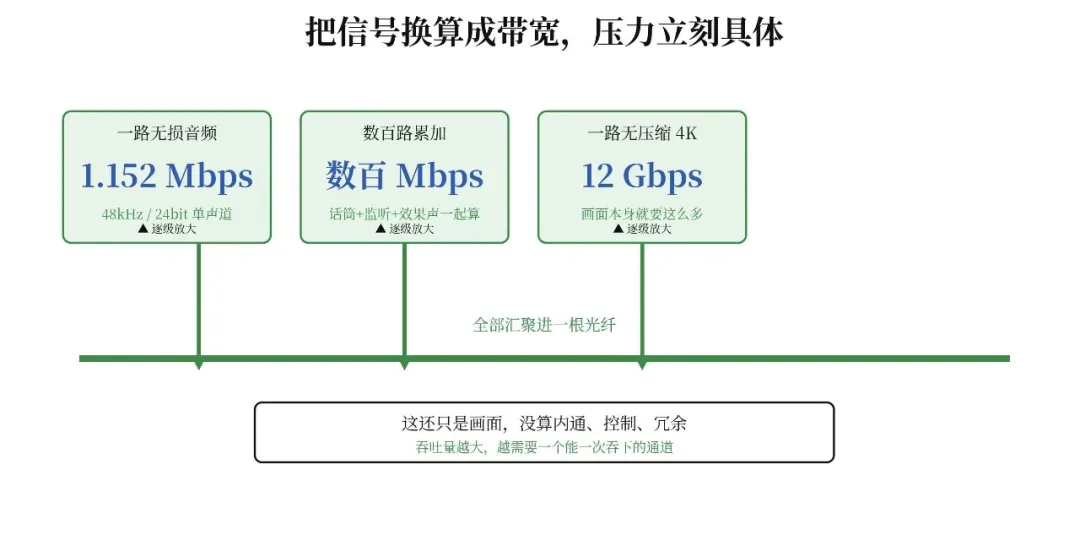

一路 48kHz/24bit 的单声道无损音频，实时就要吃掉约 1.15 Mbps 的带宽；几百路累加，轻松突破数百 Mbps。更不必说一路无压缩 4K，直接索要接近 12Gbps 的吞吐 —— 这还只是画面，尚未算上内通、控制与冗余。

传统铜缆与网络交换在这些数字面前往往疲于奔命，节点每多一跳，时延与不确定性便上浮一分。 难道超大型制作注定要用成堆的线缆和转换器，才能换来足够的通道？

Optocore ：

一根光纤，全部搞定

现在， 我们就来拆解 Optocore 的海量带宽密码。

Optocore 环网的底层，采用的是 TDM （时分复用）技术，时间被切成无数个细小的片段，每一路音频都有自己的专属位置。

这意味着什么？

无论环网上挂多少个节点，每个通道的传输时延和可用带宽都恒定不变。 它不会因为节点增加而被稀释，也不会出现动态争抢。

目前 Optocore 单圈光纤最高支持 1024 个输入通道；48 kHz 采样率下可承载 1016 路音频；单个环路最多能挂 24 台设备。更关键的是，输出端不设限制。整条环网就像一台巨大的路由器，任意节点的任意输入，都可以被送到环网上的任意输出端口，一路畅通无阻。

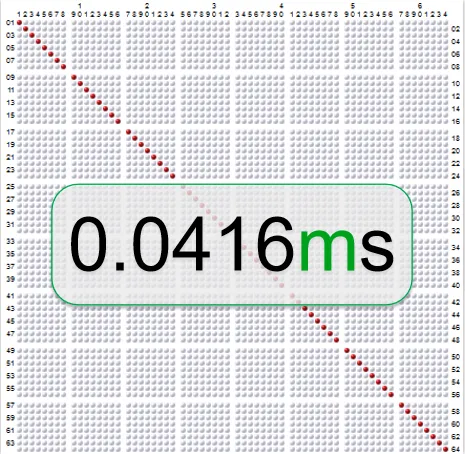

那上百路、上千路信号挤在一条环网里，会不会越堆越堵、越堵越慢？ Optocore 的答案不变：0.0416 毫秒 。

万一光纤断了？ 冗余双光纤环路拓扑结构便是最权威的保障。两对光纤构成一个物理闭环，信号可以在环路的两个方向上同步传输，即使出现故障，信号也不受影响。

跨界传输融合：

视频和内通也“走”同一根光纤

Optocore 把这条 "万能通道" 的门打开，交给“姊妹品牌” BroaMan，让视频与内通也一并上车。 BroaMan 采用 CWDM（粗波分复用）技术，把这些信号分配到不同的波长，各自占用一段光谱，最后合并进同一根光纤。

MUX22 是 BroaMan 基于该思路推出的代表作：一台多路 SDI + 内通 + 音频 + 控制信号的光纤复用器。它的核心逻辑是：不编解码，不压缩，不转换协议。 所有信号不经过任何处理，直接打包进光纤，到达对端后原样解包输出。 大型赛事中各拉各线的混乱局面，被一台设备、一根光纤彻底终结。

X6R 系列与 DD 系列：

像“搭积木”一样扩展你的光纤网络

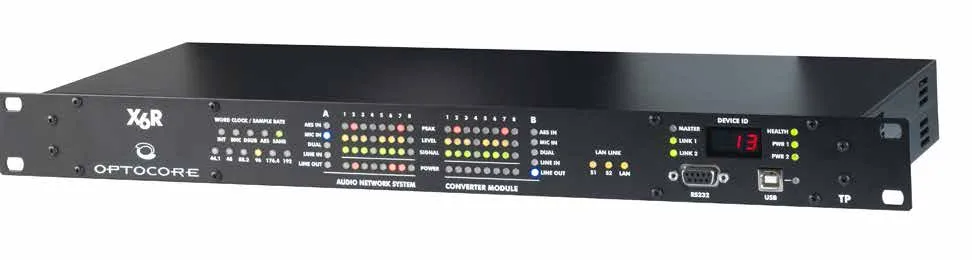

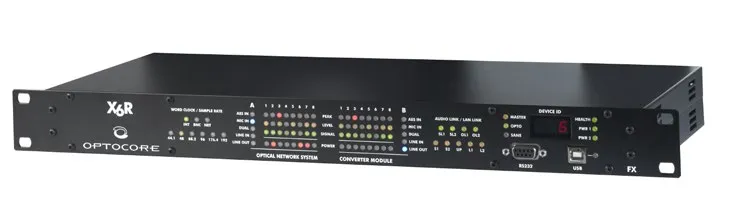

舞台上的话筒是模拟信号，调音台的接口是 AES/EBU，转播车 送过来的是 MADI 。 这些设备没法直接进入光纤，X6R 就是它们进入环网的入口。

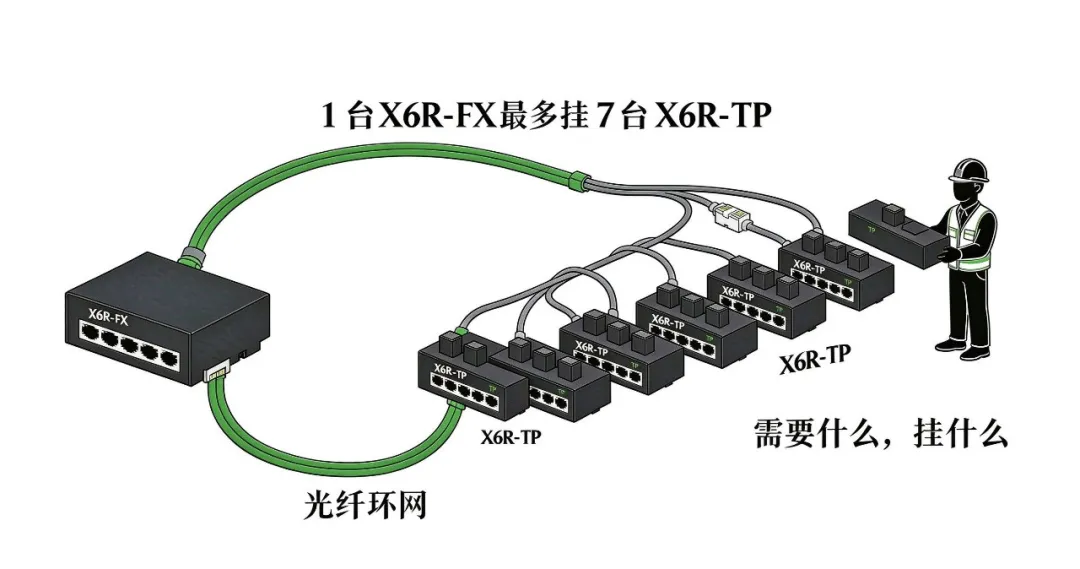

一台 X6R-FX 可以从光纤环网中交换最多 1016 路音频通道， 本机自带 16 路 I/O 接口 。此外，它本身也是一个路由节点，可以将舞台上的话筒信号直接路由到环网上任何一台调音台。不够用？一个 X6R-FX 最多可以挂 7 台 X6R-TP，通过一根网线扩展出更多模拟通道，不需要的接口不装，需要的通道随时加。

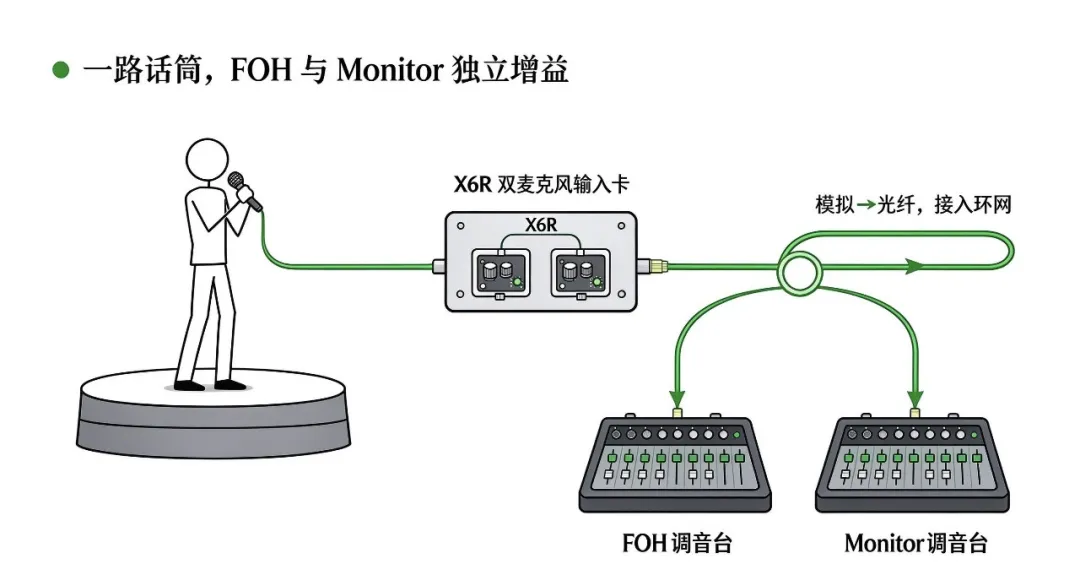

实际演出中， FOH 调音师和 Monitor 调音师可能经常要同时盯同一个话筒通道。两个人对增益的需求可能完全不同，传统做法是在舞台端加一个模拟音分盒，把一路话筒信号分成两路，分别送到两个调音台。

X6R 的特别设计——双麦克风输入卡解决的正是这个问题。话筒信号通过X6R进入光线环网，在同一个环路里，FOH 和 Monitor 调音台可以分别取用自己那一路，增益分别可调，互不干扰。

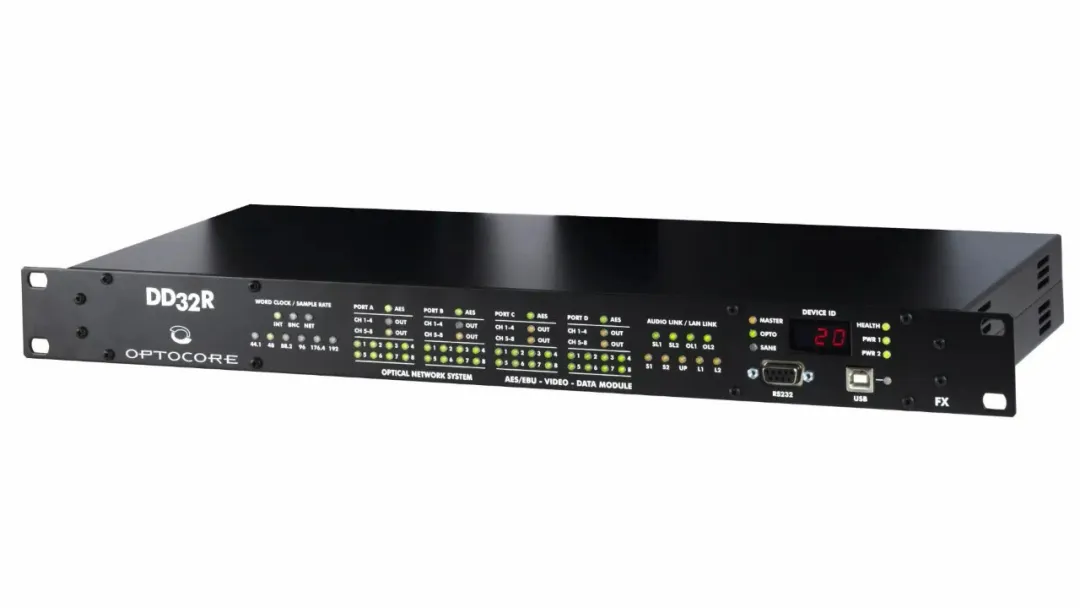

DD32R-FX

DD4MR-FX

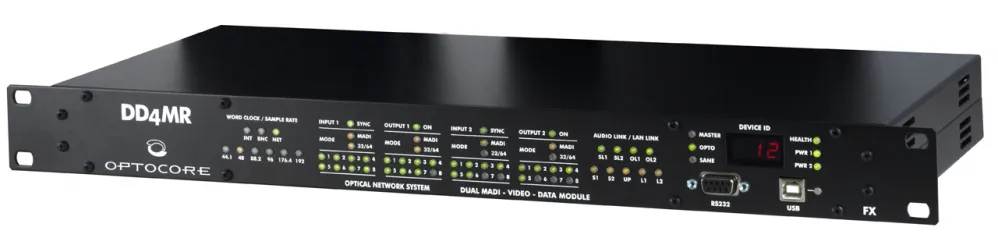

数字调音台信号则交给 DD 系列。巡演中，DD32R-FX 和 DD4MR-FX 是同属于一个光纤网络生态下的“亲兄弟”。DD32R-FX 可提供32个通道将 调音台输出的 AES/EBU 信号接入Optocore 网络 ；DD4MR-FX 则将冗余的 MADI 流直接路由进光纤环网，确保信号不拥堵。

如果 MADI 设备较多， M12 和 M8 还可通过光纤或网线组成互通系统，并支持 MADI 信号的独立路由。

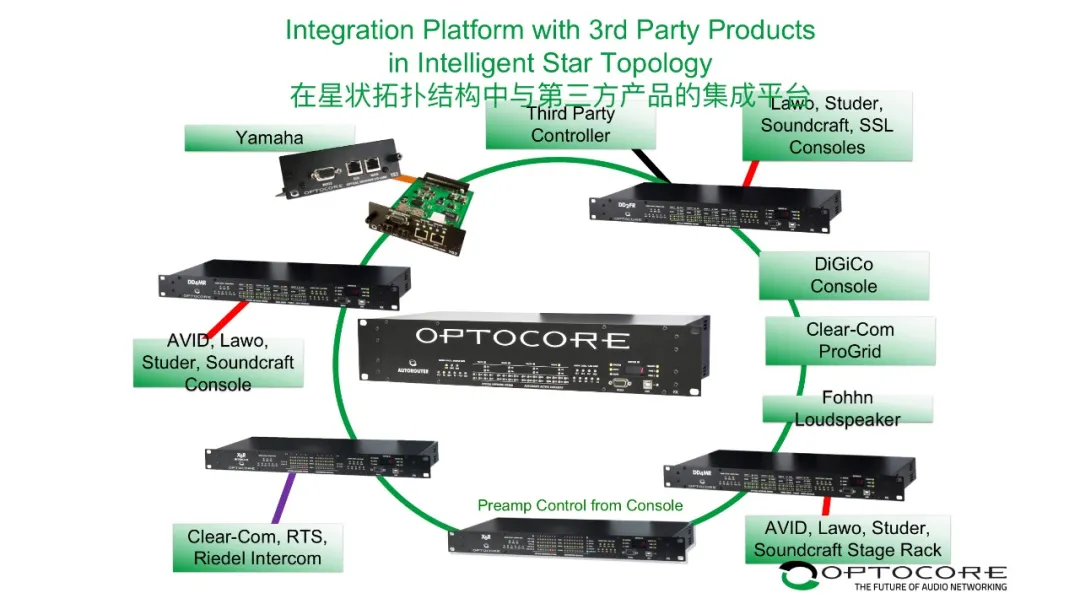

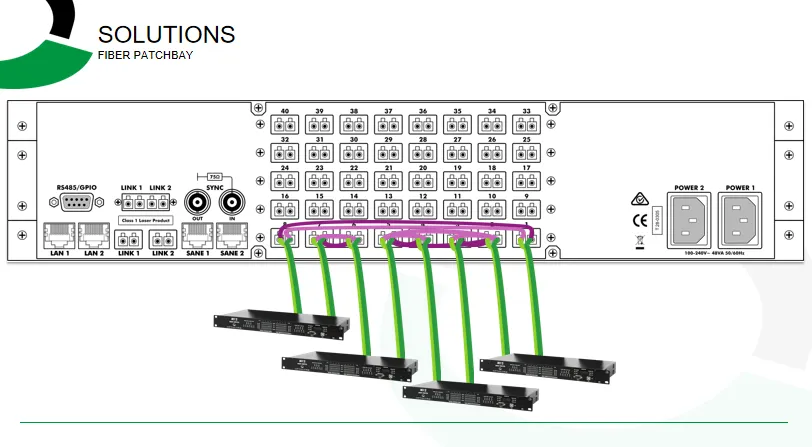

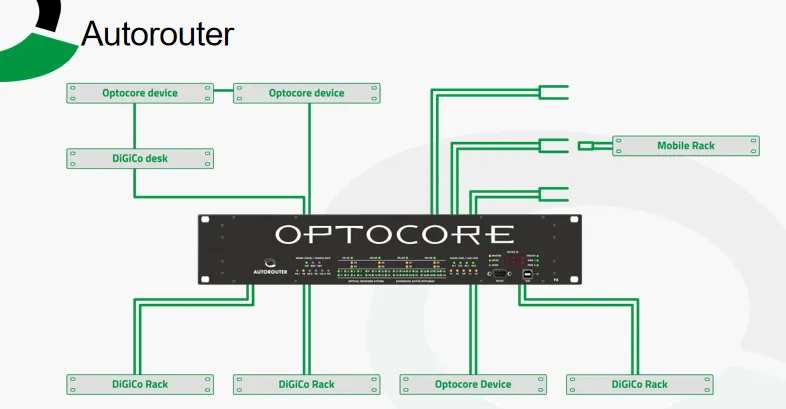

这些“积木”可以根据现场自由排布成点对点、菊花链、星形或环形拓扑；而当节点越来越多， AutoRouter 又能把整个环路收拢成一个 "智能星状"，让庞大的网络依旧井井有条。 几十路的乐队调音、上百路的转播车系统、上千路的沉浸式制作，起步时不过一台台小小的接口盒，需要扩容时便一台台往上加，顺理成章地生长成你想要的规模。

目前，AutoRouter 可兼容 Optocore、BroaMan、ProGrid 和 DiGiCo 的光纤系统，以及支持 AVID AVB 和 Yamaha TWINLANe。

一根光纤的边界，远比我们想象中更远。

舞台、调音台、转播车，不同的信号从不同的节点接入，最终汇入同一根光纤。 Optocore 的灵活性，最终会落在每一个具体的接口节点上。
