从设计模型到实时3D配置器，海洋探险艇如何在Unity Forma中“活”过来: 2021-12-23

实时 3D 配置器正日渐在各行各业中流行起来，越来越多的企业希望借助互动式、沉浸式的售前体验和营销活动来吸引消费者。作为 Unity 营销解决方案产品之一，Unity Forma 为这种新营销需求提供了一个高效、经济的解决方案。

以创新、技术和探险为核心理念的造船企业 Arksen 正在寻求展示新款海洋探险艇的新方式。Arksen 找到了专门开发跨平台 3D 环境的 canVERSE，这家设计公司的业务覆盖平台包括了电脑、移动、AR 和 VR 等等，他们对这次的项目胸有成竹。

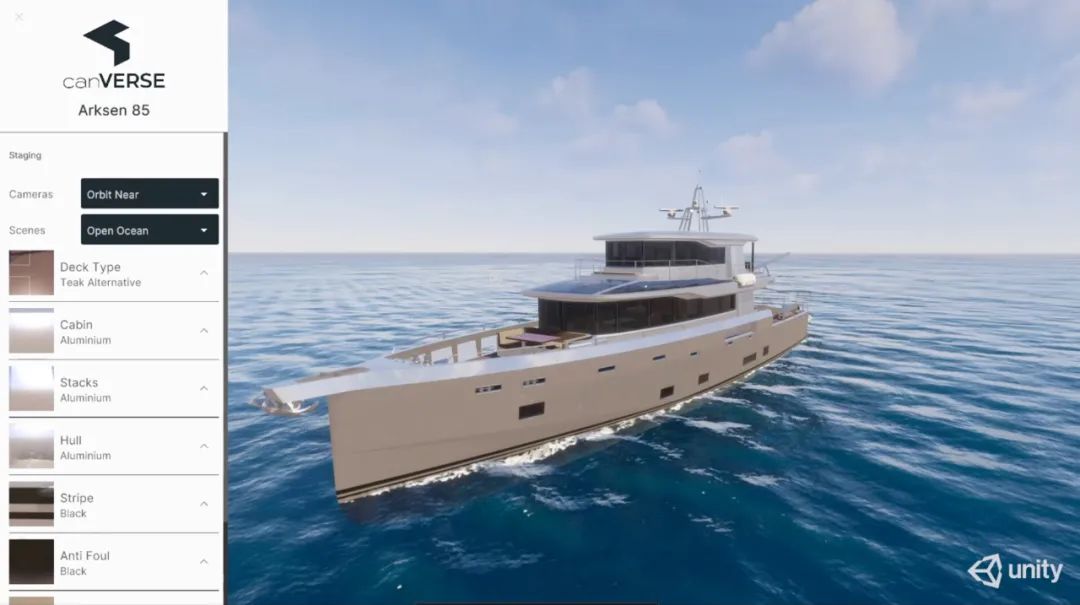

canVERSE 使用 Unity Forma 建立了一种流线化流程，根据 Arksen 提供的 CAD 数据制作了一个可完全互动的实时 3D 船只配置器。

Arksen 的市场总监 Eleanor Briggs 表示：“在过去，每艘船的静态渲染就需要花费数周时间来制作。而现在，模型仿佛像活过来了一般，顾客可在 Unity Forma 中与 Arksen 85 实时互动、切换视角、定制船只。”

在这篇文章中，canVERSE 的首席执行官 Barnabas Cleave 与首席产品官 Charlie Hasdell 将一齐讨论这款配置器的开发过程。

从2D图像到3D模型

通过结合屏幕上的 2D UI 与可随处分享的 3D 空间，canVERSE 努力让企业触及到消费者们，并让产品更加吸引人。

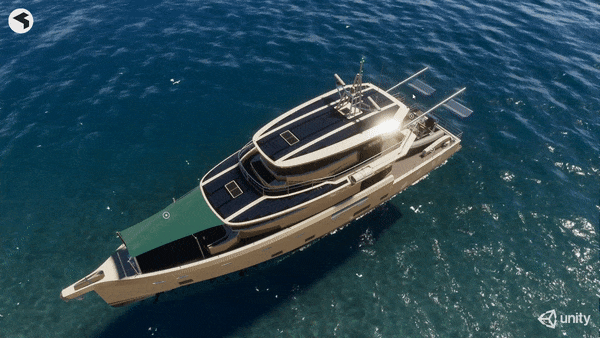

Arksen 制造的探险艇系列在保证安全性的前提下剑指地球上最为荒凉的宝地。canVERSE 直接以 Arksen 的 CAD 数据为基础在 Unity Forma 中为 Arksen 85 探险艇制作了一个可配置的 3D 实时模型。

流畅的流程，精美的成品

每艘 Arksen 船只都可以根据客户的需求进行定制，为此 canVERSE 开发流程也支持导入多个 CAD 模型。整个流程由五个阶段组成：

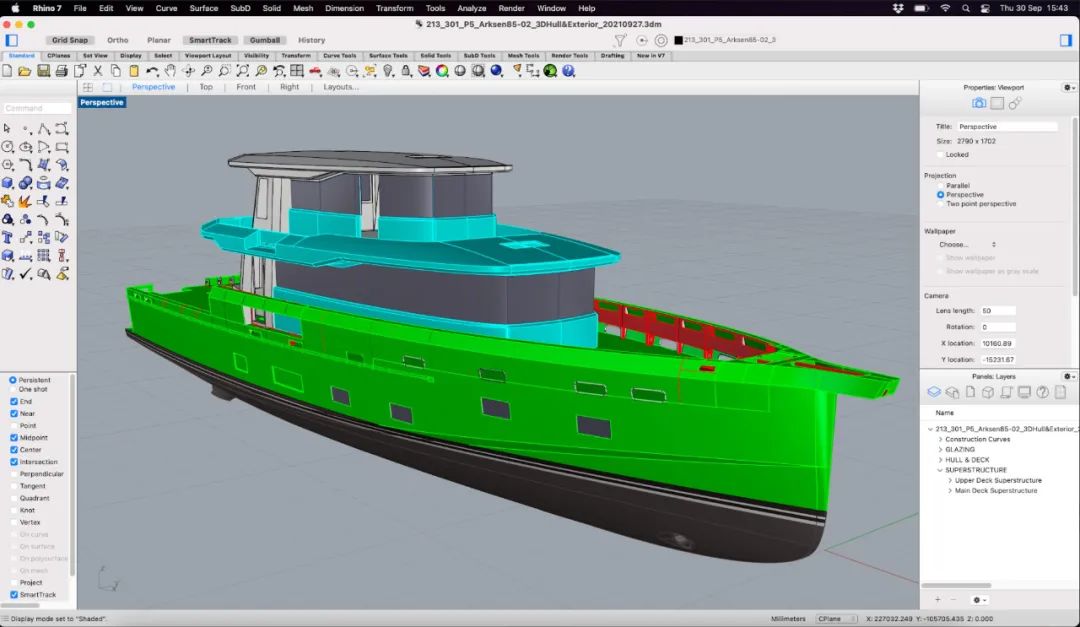

第一阶段：用 Rhinoceros 3D 建立 CAD 模型

配置器的制作从 CAD 模型开始。Arksen 团队将在 Rhinoceros 3D 中建立船只的模型，并将其导出为 3DM 文件。

从 Rhinoceros 3D 导出的源 CAD 数据将被用作 Unity Forma 配置器开发的基础

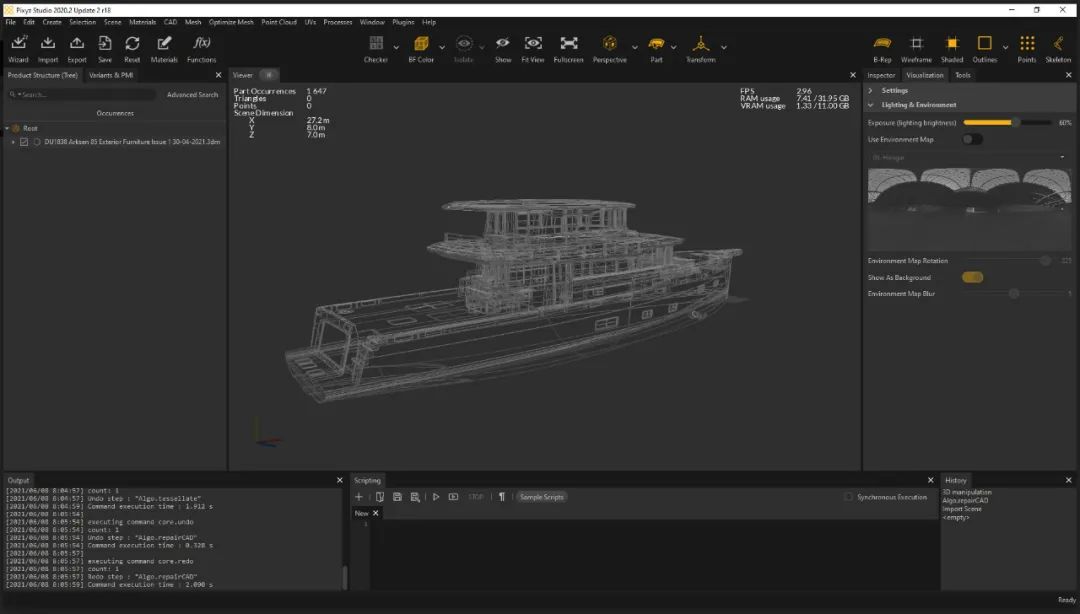

第二阶段：用 Pixyz Studio 导入 CAD 模型

使用 Unity Pixyz Studio 提供的各类工具来将 CAD 数据细分为三角形网格、创建纹理 UV、并优化几何形，团队还能使用许多特色功能来修复它们。

保证模型在导入前都能达到最优。

第三阶段：用 Unity ArtEngine 将实物采样转换为数字材质

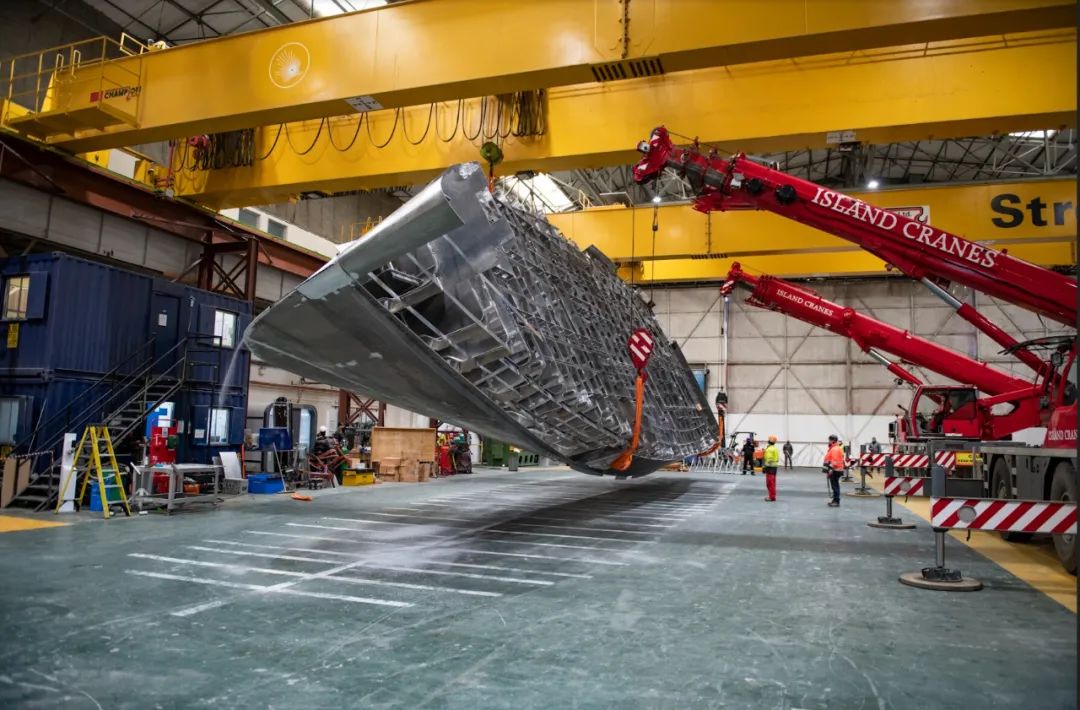

在建造中的船只也被充分利用，canVERSE 在船坞内实地拍摄了 Arksen 85 的照片，再将照片导入至 ArtEngine 用于制作材质，这款由 AI 驱动的工具能在 Unity 的高清渲染管线（HDRP）中生成高度逼真的材质。比如，通过这种方式，船只表层的铝板照片可迅速转换成物理性渲染（PBR）资源。

船体的照片可在 Unity ArtEngine 被再度创作成配置器中的写实材质

第四阶段：用 Unity Forma 制作实时 3D 配置器

Arksen 的设计会不断地迭代，Unity Forma 的原生工具让 canVERSE 能够非常迅速地更新模型、检查修改。

所有相关人员都可在 Unity Forma 中快捷、实时地查看设计更改。

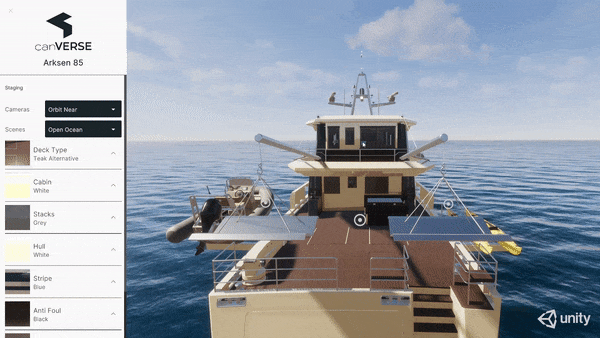

canVERSE 的开发团队为第一艘 Arksen 85 的吊臂制作了动画，并加入了三种显示状态，而美术人员则负责制作海岸场景。当所有可操作的元素都组合到一起时，Unity Forma 的作用才会得到充分发挥。

在过去，首席产品官经常会与多个开发者和美术人员沟通，对作品提出修改意见，这种沟通方式非常漫长。而在 Unity Forma 里，一名无技术背景的参与者同样可以轻松地调整、测试各种摄像机、光照和材质变体，为内部节省大量的时间和资源。

此外，由 Forma 驱动的开发流程非常高效，这在不断更新的 Arksen 模型面前显得格外关键。新版的 Arksen 模型在导入 Unity Forma 后，就可以通过简单的拖放更新配置器中的材质和模型变体。

在更新时项目结构，包括已有的摄像机、动画和环境等仍旧会被保留。此外，诸如产品配置器和材质缩略图等自动化工具也进一步加快了修改。缩略图生成器可快速生成 UI 的缩略图，节省大量的工作时间。

最后，Unity Forma 允许各参与方，包括 canVERSE、Arksen 团队和 Arksen 的客户来检验不同的想法，并提早发现潜在的问题，让所有人都能参与到这个连贯的设计过程中。

“Unity Forma 让客户不再局限于抽象的 CAD 图纸，而是能直观地看到并感受船只的数字孪生，真正将自己置于 Arksen 船内。”Arksen 的技术总监 Jim Mair 夸赞到。

由此可见，Unity Forma 不仅是一个重要的销售工具，而且也是收集设计反馈的一种途径，它能将原本数天的原型制作时间缩短至数小时。

第五阶段：用 Furioos 部署实时配置器

最后，每一版 Unity Forma 应用都将经由 Furioos 分发。Furioos 是 Unity 的云端流传输技术，可让复杂的互动式 3D 应用轻松地在网页浏览器上运行或嵌入到网站之中。Arksen 的团队和客户可以随时看到最新版的配置器，并且配置器的运行对设备的需求也大大地降低。

沉浸新高度

Unity Forma 让 canVERSE 能检验、测试自己的开发流程，并为 Arksen 的船只 CAD 模型收集反馈，为船只的最终投产做好准备。

目前，canVERSE 还在开发几种XR配置器，包括一种桌面端全息 VR 版，力图实现全新水准的沉浸式体验。
