我们知道 URP 的 Renderer Feature 支持用户向 URP Renderer 添加额外的渲染通道，从而允许我们进行自定义渲染的顺序、渲染的对象或者材质等。使用 Renderer Feature，我们可以实现多 pass 的效果，比如物体的描边效果、以及自定义一些后处理效果等等，我今天就手把手带大家使用多个 Renderer Feature 来实现角色的透视效果。

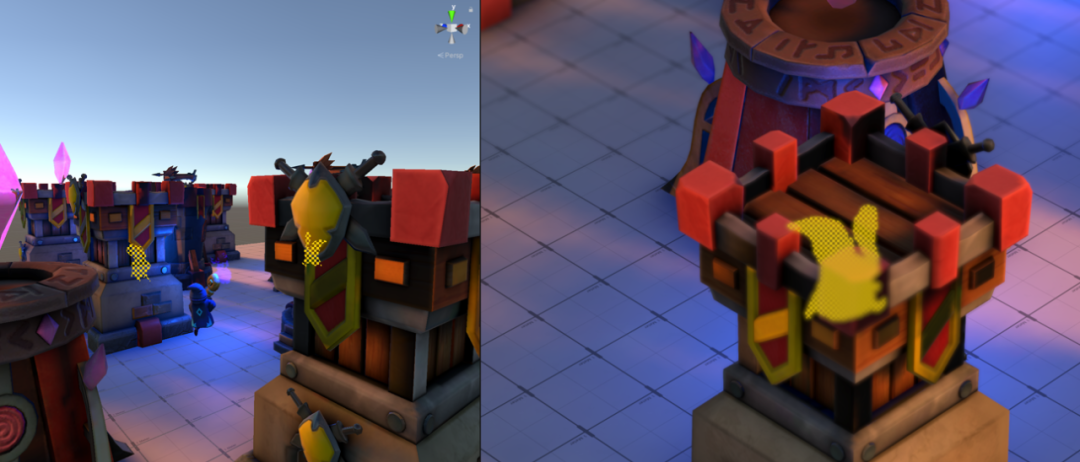

具体是一个什么样的效果呢？如下图所示我们使用 URP 的 Renderer Feature 实现当角色位于 GameObjects（建筑物）背后时，Unity 会使用不同的材质绘制角色，从而表现出一种透视的视觉效果。

首先我们创建一个 URP Asset，将其重命名为 OcclusionDemoCompleted（当然这个名字你可以自己发挥），然后将其赋给 Project Settings > Graphics > Scriptable Render Pipeline Settings（如下图所示）。

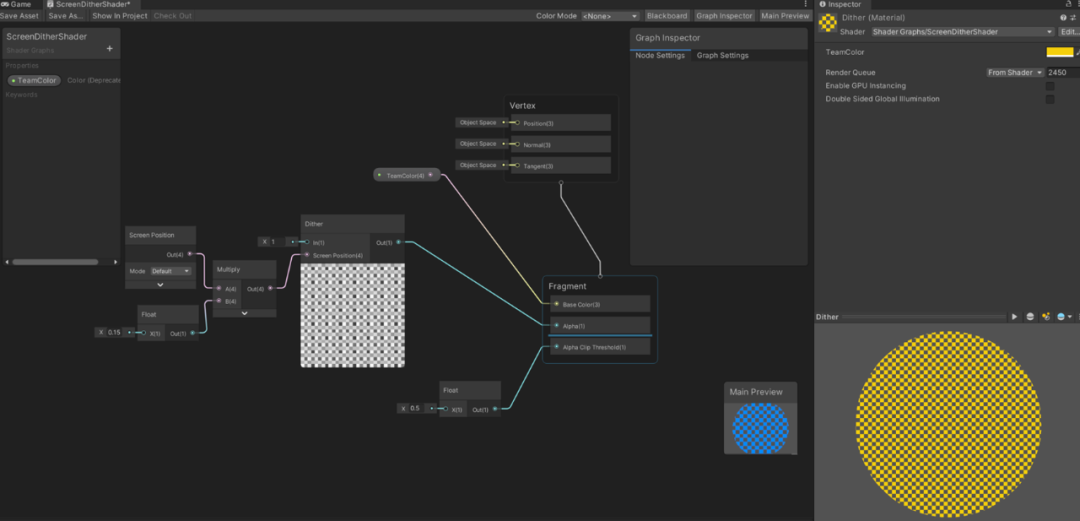

接着创建一个材质 Dither，并使用 Shader Graph 创建一个屏幕扰动的 Shader，并将其命名为 ScreenDitherShader。颜色我设置为黄色，把这个 Shader 赋给这个材质 Dither，当角色位于 GameObject 后，我们后面会用 Renderer Feature 调用这个材质 Dither 去替换角色本身的材质 MAT_Mage_Blue。

这个案例里我们实现使用了两个 Render Object Renderer Feature：一个用于绘制位于场景中其他游戏对象（如建筑）后面的角色部分，另一个用于绘制位于场景中其他游戏对象（如建筑）前面的角色部分。

我们先来创建用于绘制在建筑后面时角色部分的 Renderer Feature。

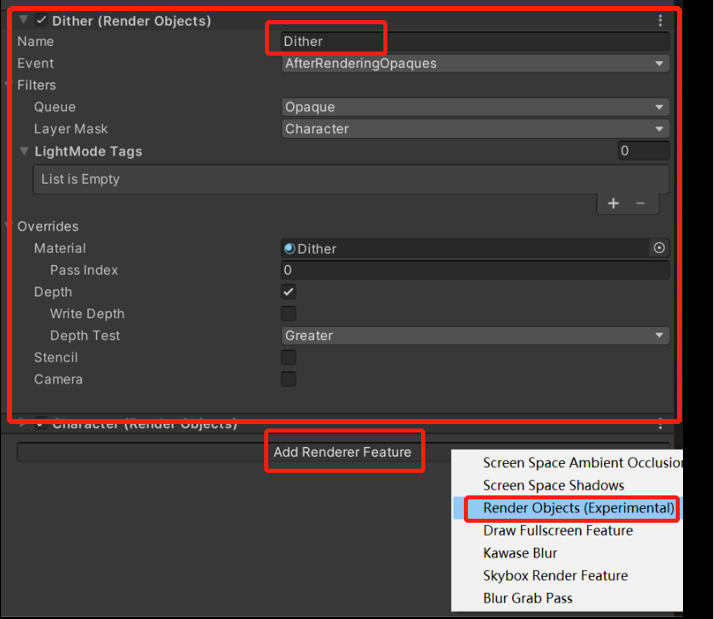

首先我们选择之前创建的 UnityOcclusionRenderer，在 Inspector 中，单击 Add Renderer Feature 并选择 Render Objects。选择名称字段并输入新渲染器功能的名称 Dither（因为在建筑背后，角色表现出扰动的效果所以名字命名为Dither）。

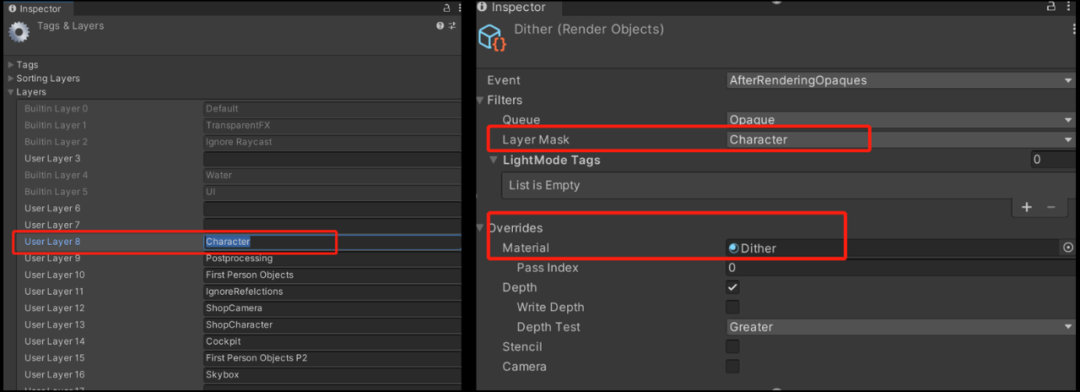

我们使用 Layer 层来过滤要渲染的游戏对象，创建一个新的 Layer 层，并将其重命名为 Character。

在 Dither Renderer Feature  中，在 Filters > Layer Mask 中，选择 Character。这样的话，Dither Renderer Feature 仅渲染这个 Layer 中的游戏对象 Character。然后在 Overrides > Material 中，选择 Dither 。那么 Dither Renderer Feature 就会使用设置的材质覆盖游戏对象的正常的材质。

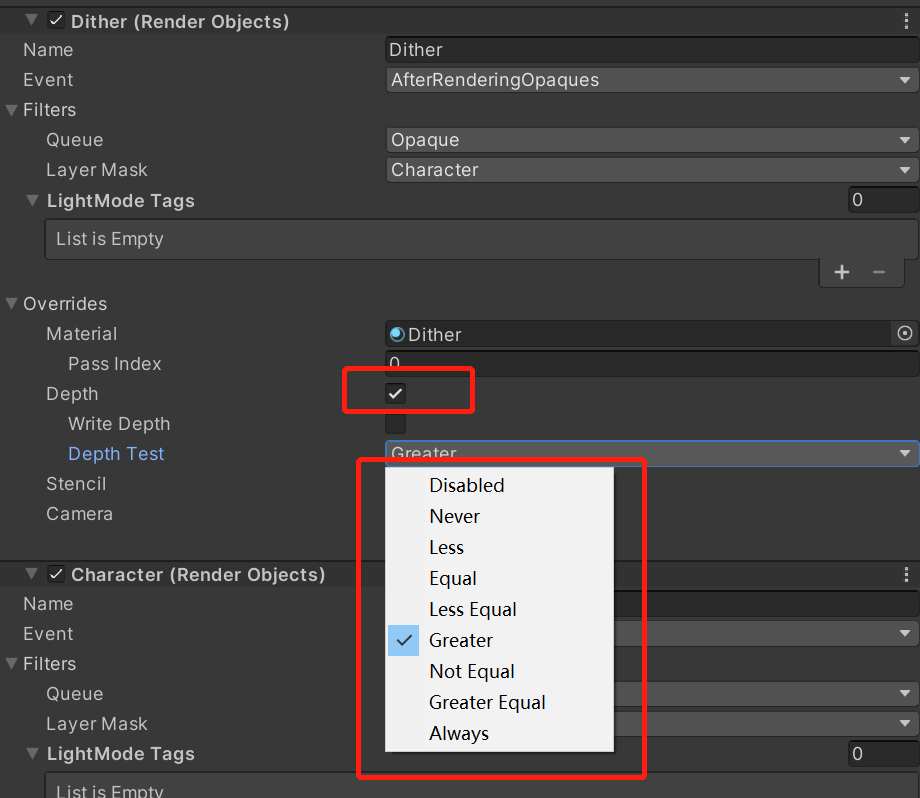

我们的预期效果是仅当角色位于其他游戏对象之后时，Dither Renderer Feature 才使用 Dither 材质渲染角色。所以我们要进行深度检测 Depth Test (深度信息是用来决定哪些像素离摄像机更近，我们这里使用深度测试DepthTest来决定当前像素是否被绘制)，我们勾选“Depth”复选框，并将“Depth Test 深度测试”属性设置为“Greater”（大于）。

这样设置也就意味着，Dither Renderer Feature 仅在角色的深度值（深度值的范围在0~1之间，值越小表示越靠近摄像机，值越大表示越远离摄像机）大于另一个物体的深度值（也就意味着角色位于另一个游戏对象后面时）才使用材质渲染角色。

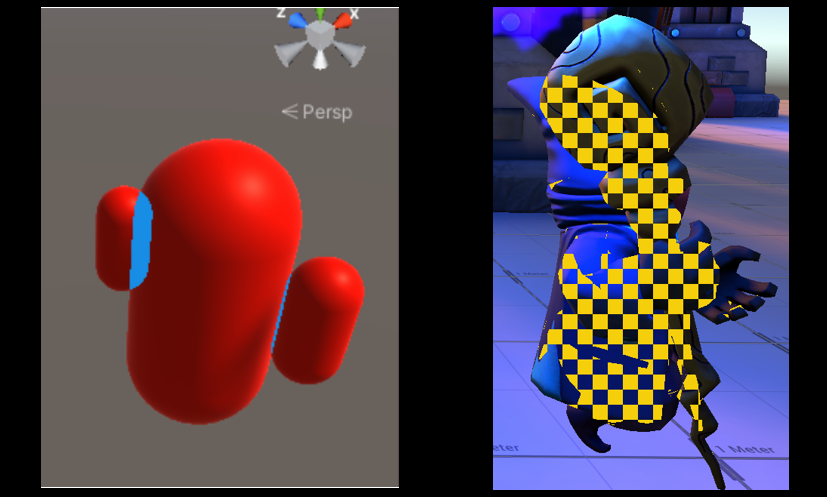

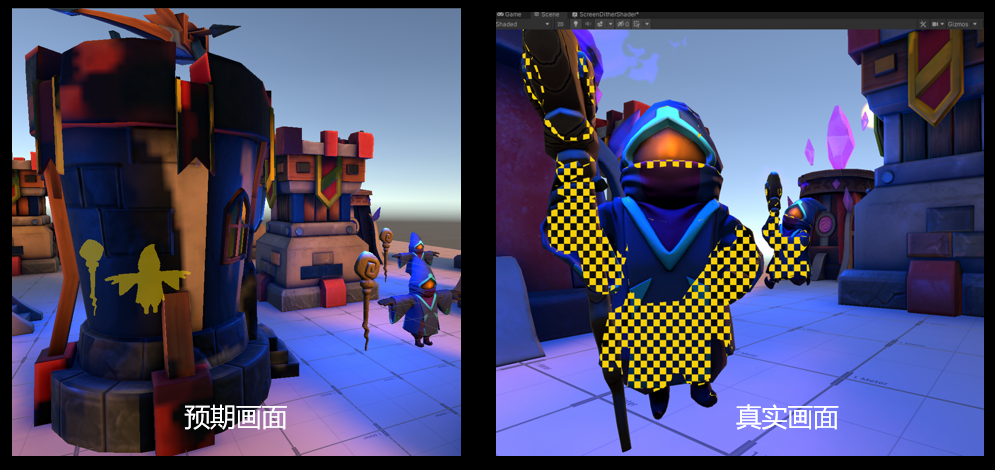

但是现在我们遇到一个问题是：因为角色的某些部分也会遮挡角色本身。所以 Dither 材质会替换角色的某些部分。如下右图所示。这不是我们预期的结果。

为什么会发生这种情况呢？执行 Dither Renderer Feature 时，Unity 使用深度测试属性中指定的条件执行深度测试。与截图中所示的情况类似，较大的胶囊遮挡了较小胶囊的一部分，并且对于较小胶囊的那部分通过了深度测试。那么 Renderer Feature 会覆盖该部件的材质。我们的角色的遮挡也类似；所以出现了这种自透明效果情况的发生。

那么我们要怎么解决这个问题？接下来我们就来看下如何避免此类行为确保 Unity 使用适当的材质绘制角色的所有部分。

 在 URP Renderer 中，在Filtering > Opaque Layer Mask 中，清除 Character 图层旁边的复选标记。现在 Unity 不会渲染角色，除非它位于 GameObject 后面。但这个还不是我们需要的效果（如下图所示）。

 然后我们添加一个新的 Renderer Feature，并将其命名为 Character. 这就是我们前面提到的那个用于绘制位于场景中其他游戏对象（如建筑）前面的角色部分的 Renderer Feature 。

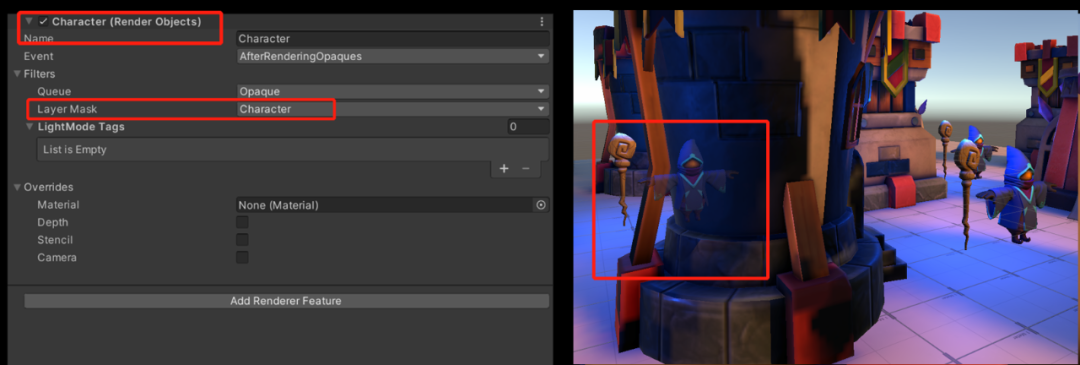

 在 Character Renderer Feature 中，在 Filters > Layer Mask 中，选择 Character 图层（因为两个Renderer Feature 都是渲染角色的）。

我们看下效果发现：即使角色在游戏对象后面，Unity 也会使用材质渲染角色。

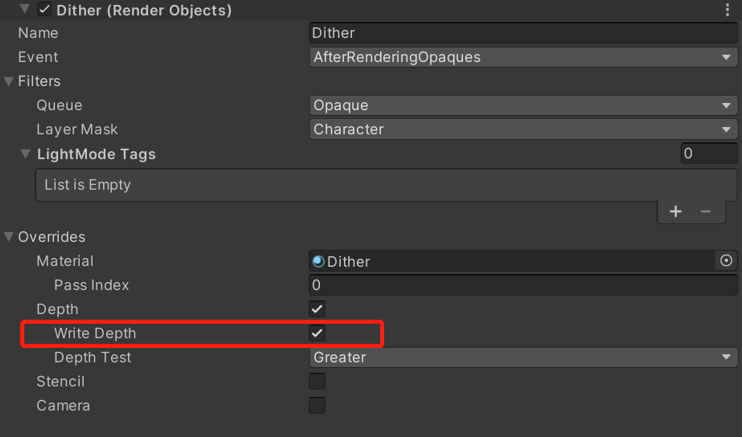

为什么会发生这种状况呢？发生这种情况是因为在 Dither Renderer Feature 中勾选了 Write Depth（ Write Depth：定义Renderer Feature是否在渲染对象时更新深度缓冲区）将深度值更新重写深度缓冲区。角色在建筑背后被 Dither 材质渲染也就是说角色的深度值已经变化。这个时候在执行 Character Renderer Feature 当然会被再次渲染掉。

所以我们要做就是取消勾选 Write Depth 选项。不需要重写深度缓冲区。

 在 Overrides > Depth 中，清除 Write Depth 复选框。Dither Renderer Feature 将不会更改深度缓冲区，并且当角色位于建筑游戏对象之后时， Character Renderer Feature 也不会绘制角色。

到这里的话，当角色在建筑 GameObjects 之后时，Unity 会使用 Dither Material 绘制角色轮廓的效果就已经完成。

Ok，到这里的话，我们使用两个 Renderer Feature 实现了角色的透视效果。

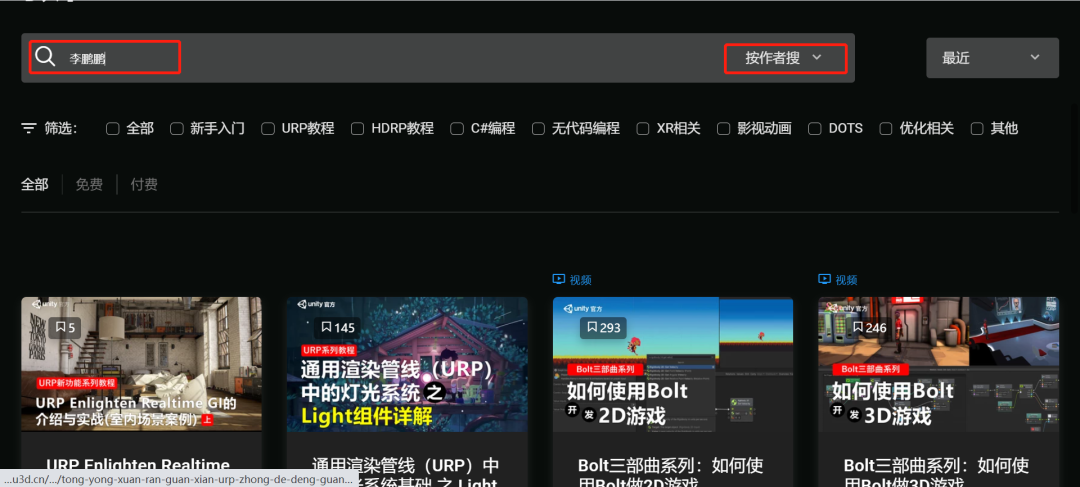

最后，在今年我会开启 URP 系列教程（基本功能）、URP 最新功能系列教程，一起打造元宇宙系列教程等多个 Channels。欢迎大家来 Unity 中文课堂注我的个人账号。
